5-1 5 1. 加油前的准备 1.1 润滑油 加润滑油时，请务必使用如下表所示 YAMAHA 指定的润滑油。 c 注意 使用非指定的润滑油，可能会损坏机器。 加油位置 加油对象 润滑油名 贴片机主体部 X 轴 滚珠丝杆 NSL 润滑油 配件编号 ： K48-M3856-00X 导轨 Y 轴 滚珠丝杆 W 轴 (U 轴 ) 滚珠丝杆 导轨 六角轴 PU 轴 滚珠丝杆 贴装头 Z 轴 花键轴 1.2 润滑油枪 加润滑油时使用润滑油枪…
5-1
5
1.加油前的准备
1.1 润滑油
加润滑油时，请务必使用如下表所示 YAMAHA 指定的润滑油。
c
注意
使用非指定的润滑油，可能会损坏机器。
加油位置 加油对象 润滑油名
贴片机主体部
X 轴
滚珠丝杆
NSL 润滑油
配件编号 ：K48-M3856-00X
导轨
Y 轴 滚珠丝杆
W 轴 (U 轴 )
滚珠丝杆
导轨
六角轴
PU 轴 滚珠丝杆
贴装头 Z 轴 花键轴

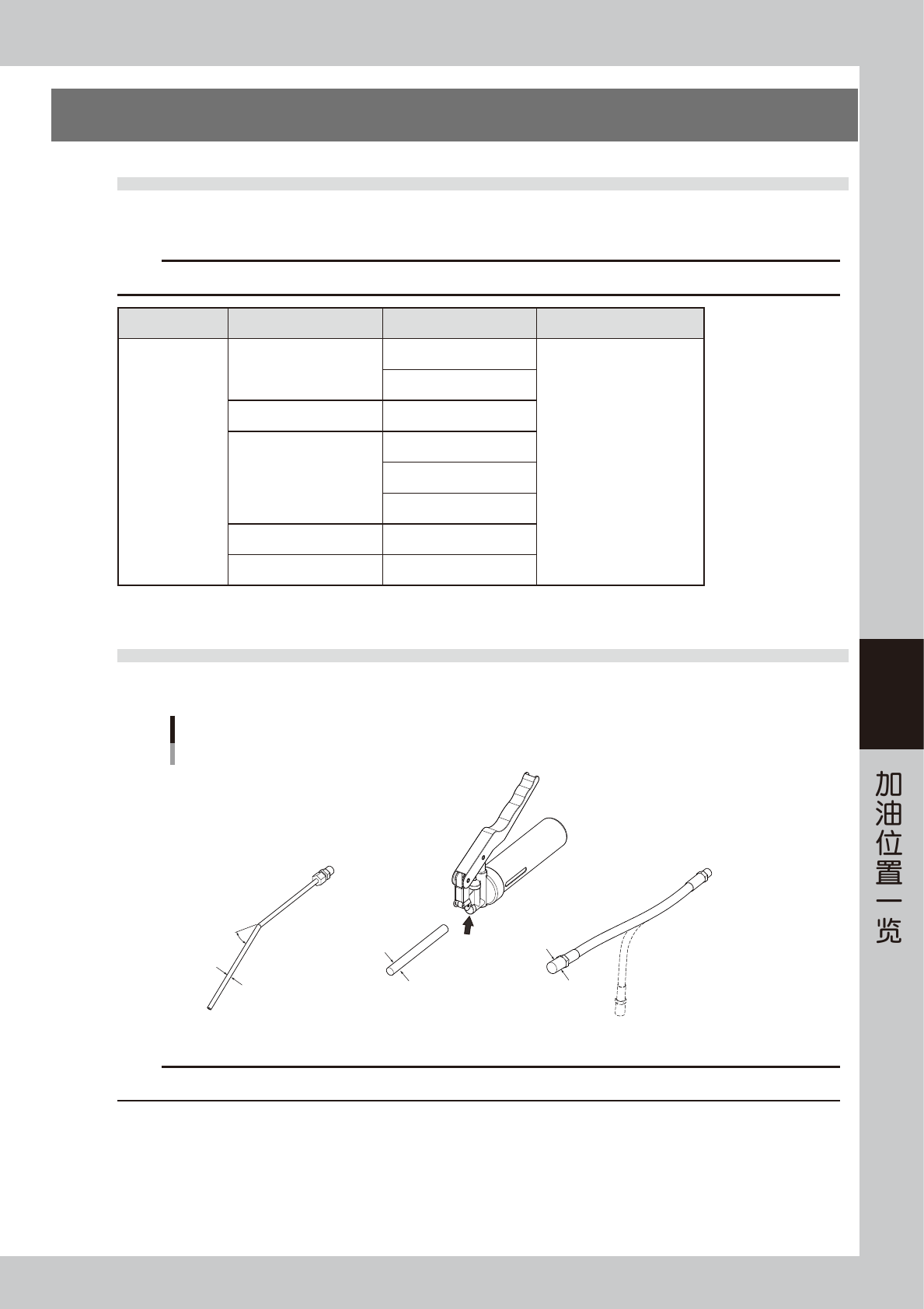

1.2 润滑油枪
加润滑油时使用润滑油枪。请根据加油位置，从 3 种枪嘴中选择适用的枪嘴。
润滑油枪
润滑油枪
30°弯折型枪嘴
标准枪嘴
将枪嘴插入此处
软管型枪嘴
30°
前端部外径 φ14前端部外径 φ10前端部外径 φ5
55500-L4-00
c
注意
各种润滑油必须分别准备不同的枪嘴。混合不同特性的润滑油使用，会导致设备性能降低。
5-2
5
2.加油位置与加油频率
2.1 X 轴
X轴导轨部
X轴导轨部
X轴的加油位置
导轨与滚珠丝杆
润滑油注油嘴 (小) 2处
润滑油注油嘴 (大) 2处
X轴滚珠丝杆部
润滑油注油嘴 (大) 1处
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 加油方法
导轨 ( 右侧 )
2
( 各工作台 )
1
次 /
2
个月
润滑油枪 ：标准枪嘴 (φ10mm)
导轨 ( 左侧 )
2
( 各工作台 ) 润滑油枪 ：弯折型枪嘴 (φ5mm)
滚珠丝杆
1
( 各工作台 ) 润滑油枪 ：标准枪嘴 (φ10mm)
55501-L4-00
