5-3 5 2.2 Y 轴 Y轴的加油位置 Y轴导轨部 润滑油注油嘴 润滑油枪 ： 用手涂抹 ： 加油部位 加油位置 频率 加油方法 导轨 8 1 次 / 2 个月 润滑油枪 ： 标准枪嘴 (φ10mm) 55502-L4-00
5-2
5

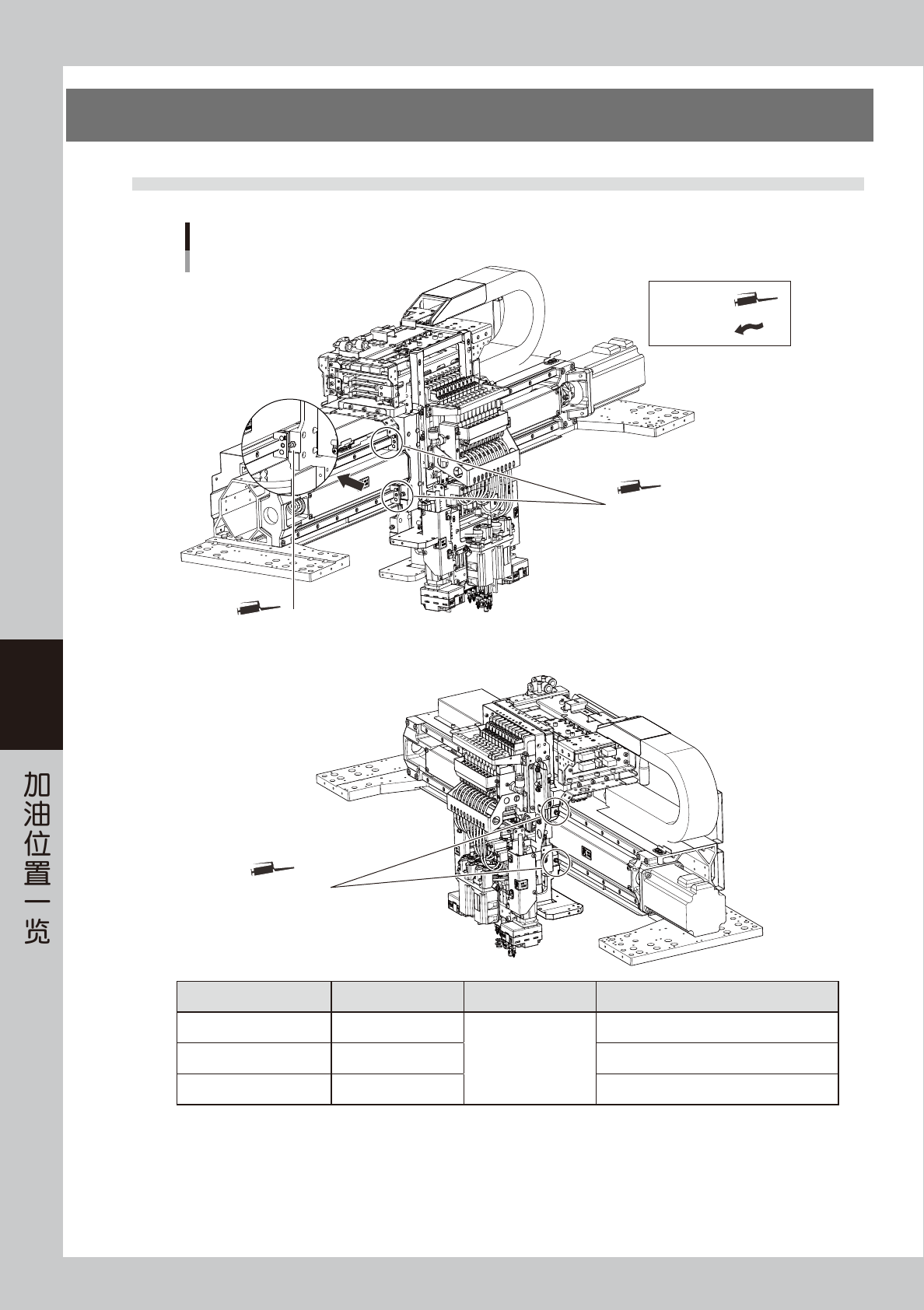

2.加油位置与加油频率
2.1 X 轴
X轴导轨部
X轴导轨部
X轴的加油位置
导轨与滚珠丝杆
润滑油注油嘴 (小) 2处
润滑油注油嘴 (大) 2处
X轴滚珠丝杆部
润滑油注油嘴 (大) 1处
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 加油方法
导轨 ( 右侧 )
2
( 各工作台 )
1
次 /
2
个月
润滑油枪 ：标准枪嘴 (φ10mm)
导轨 ( 左侧 )
2
( 各工作台 ) 润滑油枪 ：弯折型枪嘴 (φ5mm)
滚珠丝杆
1
( 各工作台 ) 润滑油枪 ：标准枪嘴 (φ10mm)
55501-L4-00
5-3
5
2.2 Y 轴
Y轴的加油位置
Y轴导轨部
润滑油注油嘴
润滑油枪 ：
用手涂抹 ：
加油部位 加油位置 频率 加油方法
导轨
8 1
次
/ 2
个月 润滑油枪 ：标准枪嘴 (φ10mm)
55502-L4-00
5-4
5
2.3 W 轴 (U 轴 )
2.3.1 双段传送台机型
W轴与U轴的加油位置
双段传送台
W1轴 滚珠丝杆
W1轴 滚珠丝杆
W2轴 滚珠丝杆
W3轴 六角轴
W3轴 滚珠丝杆
W1轴 六角轴
润滑油枪 ：
用手涂抹 ：
W2轴 六角轴
W1轴 导轨
W2轴 导轨
W1轴 导轨
W3轴 导轨
■ W1轴 (传送台1)、W3轴 (出口传送段) 的加油位置
■ W2(U)轴 (传送台2) 的加油位置
W3轴 滚珠丝杆
W2轴 滚珠丝杆
W2轴 导轨
加油部位 加油位置 频率 加油方法
W1 轴、W3 轴
滚珠丝杆
4
1
次
/ 6
个月
用手涂抹
导轨
3
六角轴
2
W2 轴 (U 轴 )
滚珠丝杆
2
1
次
/ 3
个月导轨
2
六角轴
1
55503-L4-10
