5-5 5 2.3.2 双轨机型 W轴的加油位置 双轨 W轴 滚珠丝杆 （轨道1) 润滑油枪 ： 用手涂抹 ： W轴 导轨 W轴六角轴 (轨道1) W轴 滚珠丝杆 （轨道1) W轴 导轨 W轴 滚珠丝杆 （轨道2) W轴 六角轴 (轨道2) W轴 滚珠丝杆 （轨道2) 加油部位 加油位置 频率 加油方法 W 轴 导轨 2 1 次 / 6 个月 用手涂抹 W 轴 滚珠丝杆 4 W 轴 六角轴 2 55504-L4-10
5-4
5

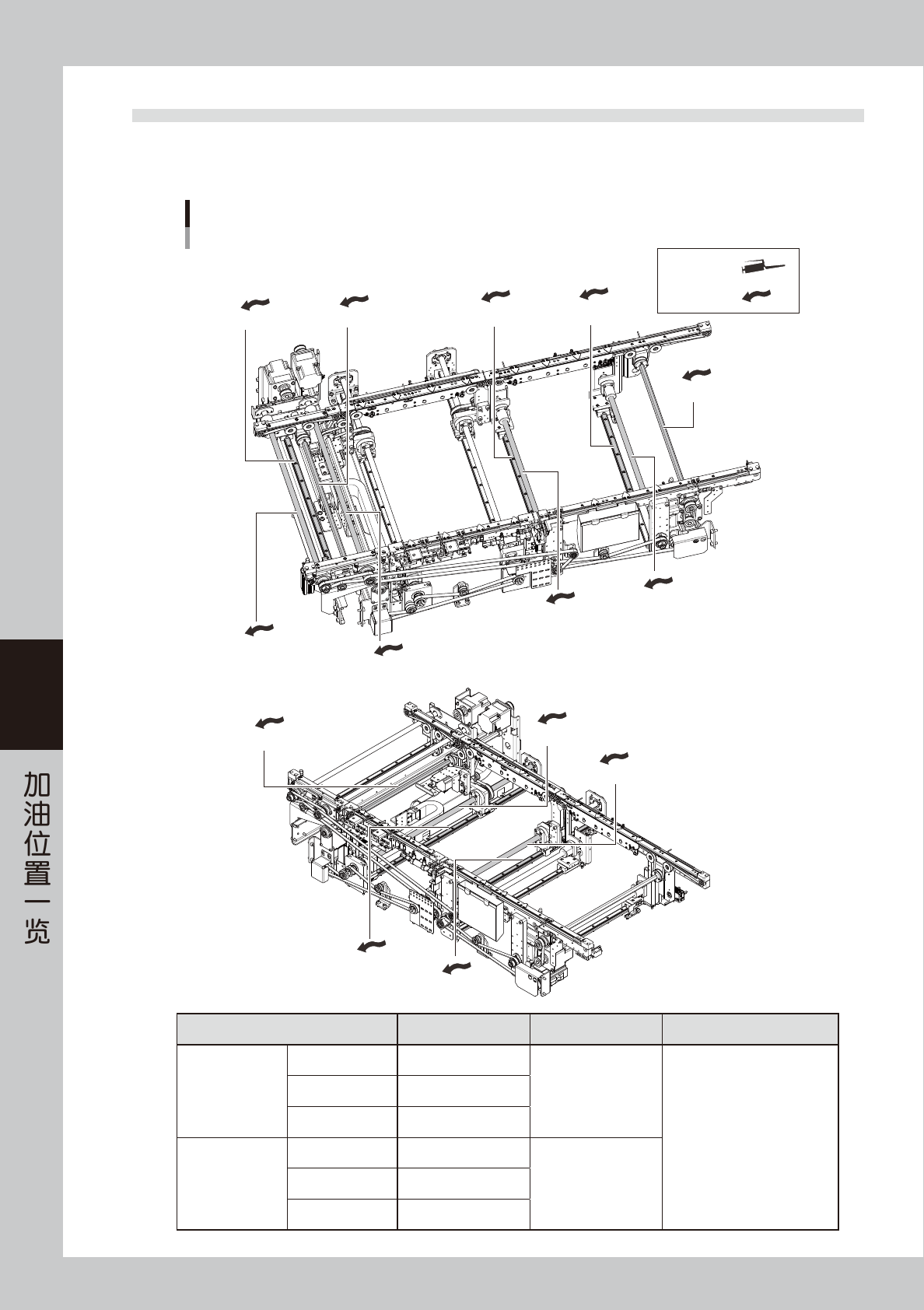

2.3 W 轴 (U 轴 )
2.3.1 双段传送台机型
W轴与U轴的加油位置
双段传送台
W1轴 滚珠丝杆
W1轴 滚珠丝杆
W2轴 滚珠丝杆
W3轴 六角轴
W3轴 滚珠丝杆
W1轴 六角轴
润滑油枪 ：
用手涂抹 ：
W2轴 六角轴
W1轴 导轨
W2轴 导轨
W1轴 导轨
W3轴 导轨
■ W1轴 (传送台1)、W3轴 (出口传送段) 的加油位置
■ W2(U)轴 (传送台2) 的加油位置
W3轴 滚珠丝杆
W2轴 滚珠丝杆
W2轴 导轨
加油部位 加油位置 频率 加油方法
W1 轴、W3 轴
滚珠丝杆
4
1
次
/ 6
个月
用手涂抹
导轨
3
六角轴
2
W2 轴 (U 轴 )
滚珠丝杆
2
1
次
/ 3
个月导轨
2
六角轴
1
55503-L4-10
5-5
5

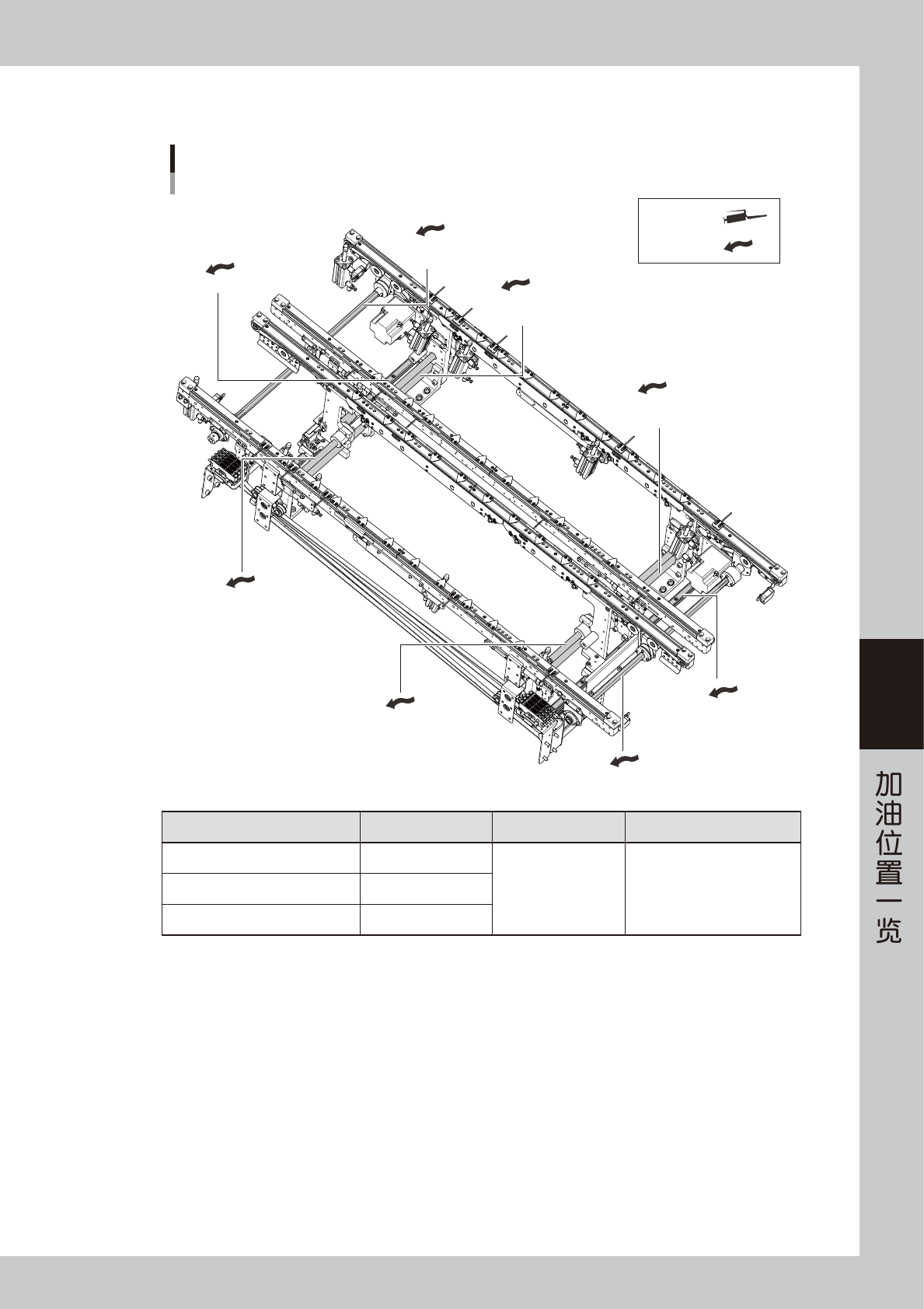

2.3.2 双轨机型
W轴的加油位置
双轨
W轴 滚珠丝杆
（轨道1)
润滑油枪 ：
用手涂抹 ：
W轴 导轨
W轴六角轴
(轨道1)
W轴 滚珠丝杆
（轨道1)
W轴 导轨
W轴 滚珠丝杆
（轨道2)
W轴 六角轴
(轨道2)
W轴 滚珠丝杆
（轨道2)
加油部位 加油位置 频率 加油方法
W 轴 导轨
2
1
次
/ 6
个月 用手涂抹W 轴 滚珠丝杆
4
W 轴 六角轴
2
55504-L4-10
5-6
5
2.3.3 单轨机型
W轴的加油位置
单轨
W轴 滚珠丝杆
润滑油枪 ：
用手涂抹 ：
W轴 六角轴
W轴 导轨
W轴 导轨
W轴 滚珠丝杆
加油部位 加油位置 频率 加油方法
W 轴 导轨
2
1
次
/ 6
个月 用手涂抹W 轴 滚珠丝杆
2
W 轴 六角轴
1
55504-L2-00
