5-7 5 2.4 PU 轴 2.4.1 双段传送台机型 PU轴的加油位置 双段传送台 滚珠丝杆 滚珠丝杆 ： 用手涂抹 ： ■ 传送台 1 ■ 传送台 2 滚珠丝杆 滚珠丝杆 滚珠丝杆 滚珠丝杆 滚珠丝杆 加油部位 加油位置 频率 加油方法 PU 轴 滚珠丝杆 3 ( 各传送台 ) 1 次 / 2 个月 用手涂抹 55505-L4-10 2.4.2 双轨机型 PU轴的加油位置 双轨 ■ 轨道 1 ■ 轨道 2 润滑油枪 ： 用手涂抹 …
5-6
5

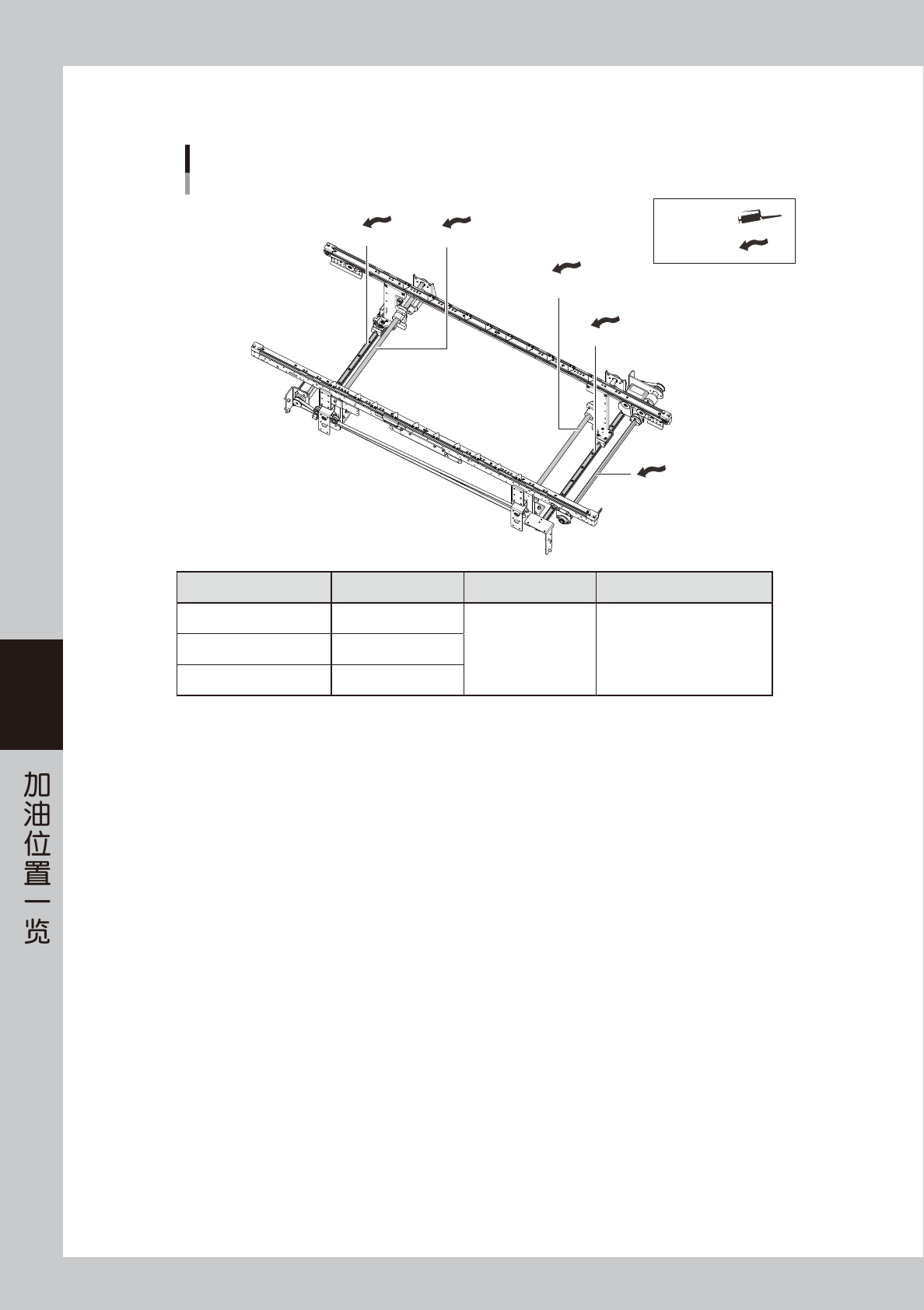

2.3.3 单轨机型
W轴的加油位置
单轨
W轴 滚珠丝杆
润滑油枪 ：
用手涂抹 ：
W轴 六角轴
W轴 导轨
W轴 导轨
W轴 滚珠丝杆
加油部位 加油位置 频率 加油方法
W 轴 导轨
2
1
次
/ 6
个月 用手涂抹W 轴 滚珠丝杆
2
W 轴 六角轴
1
55504-L2-00
5-7
5

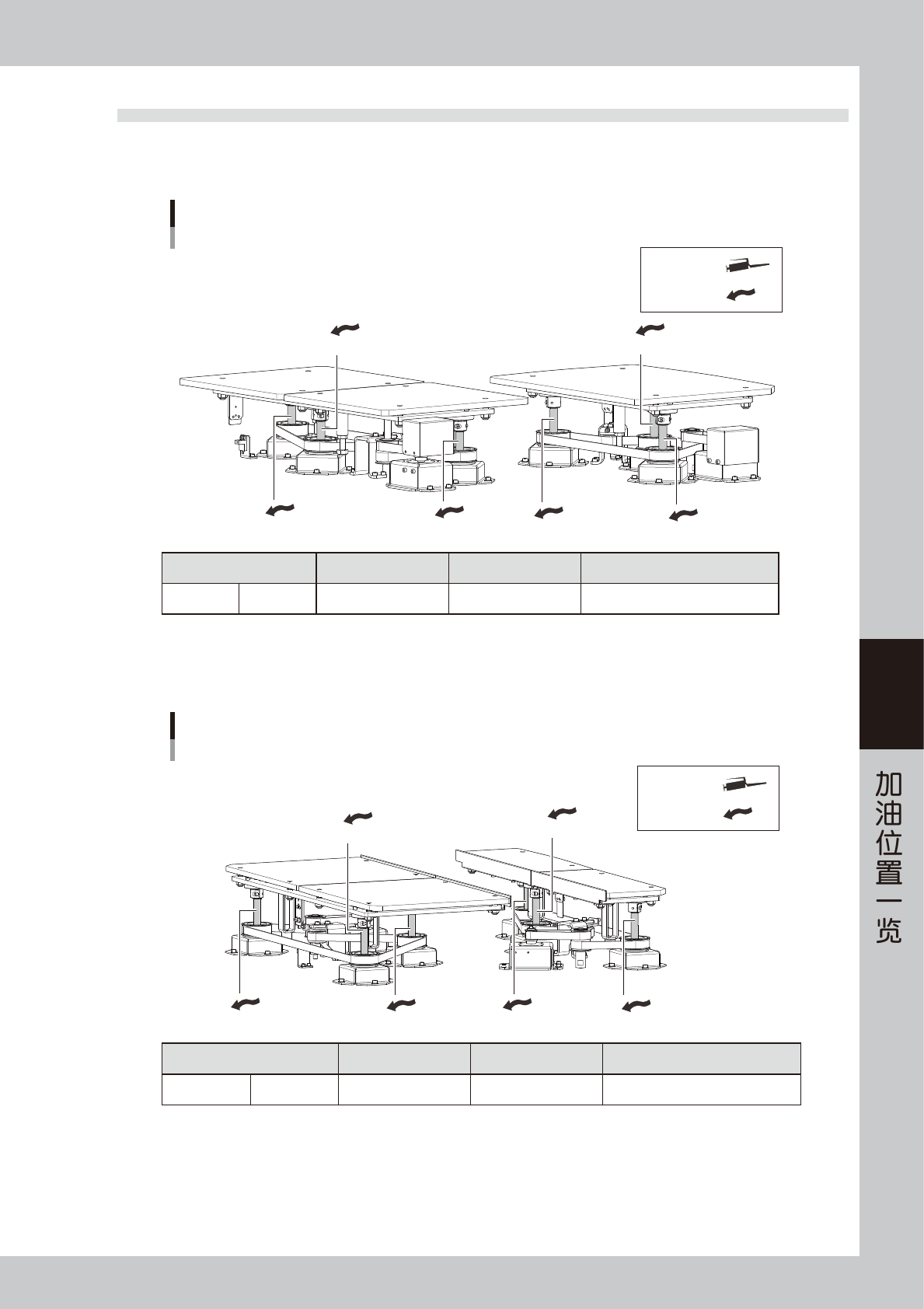

2.4 PU 轴
2.4.1 双段传送台机型
PU轴的加油位置
双段传送台
滚珠丝杆
滚珠丝杆 ：
用手涂抹 ：
■ 传送台 1 ■ 传送台 2
滚珠丝杆
滚珠丝杆
滚珠丝杆
滚珠丝杆
滚珠丝杆
加油部位 加油位置 频率 加油方法
PU
轴 滚珠丝杆
3
( 各传送台 )
1
次
/ 2
个月 用手涂抹
55505-L4-10
2.4.2 双轨机型
PU轴的加油位置
双轨
■ 轨道 1
■ 轨道 2
润滑油枪 ：
用手涂抹 ：
滚珠丝杆
滚珠丝杆
滚珠丝杆
滚珠丝杆
滚珠丝杆
滚珠丝杆
加油部位 加油位置 频率 加油方法
PU
轴 滚珠丝杆
3
( 各轨道 )
1
次
/ 2
个月 用手涂抹
55506-L4-10
5-8
5

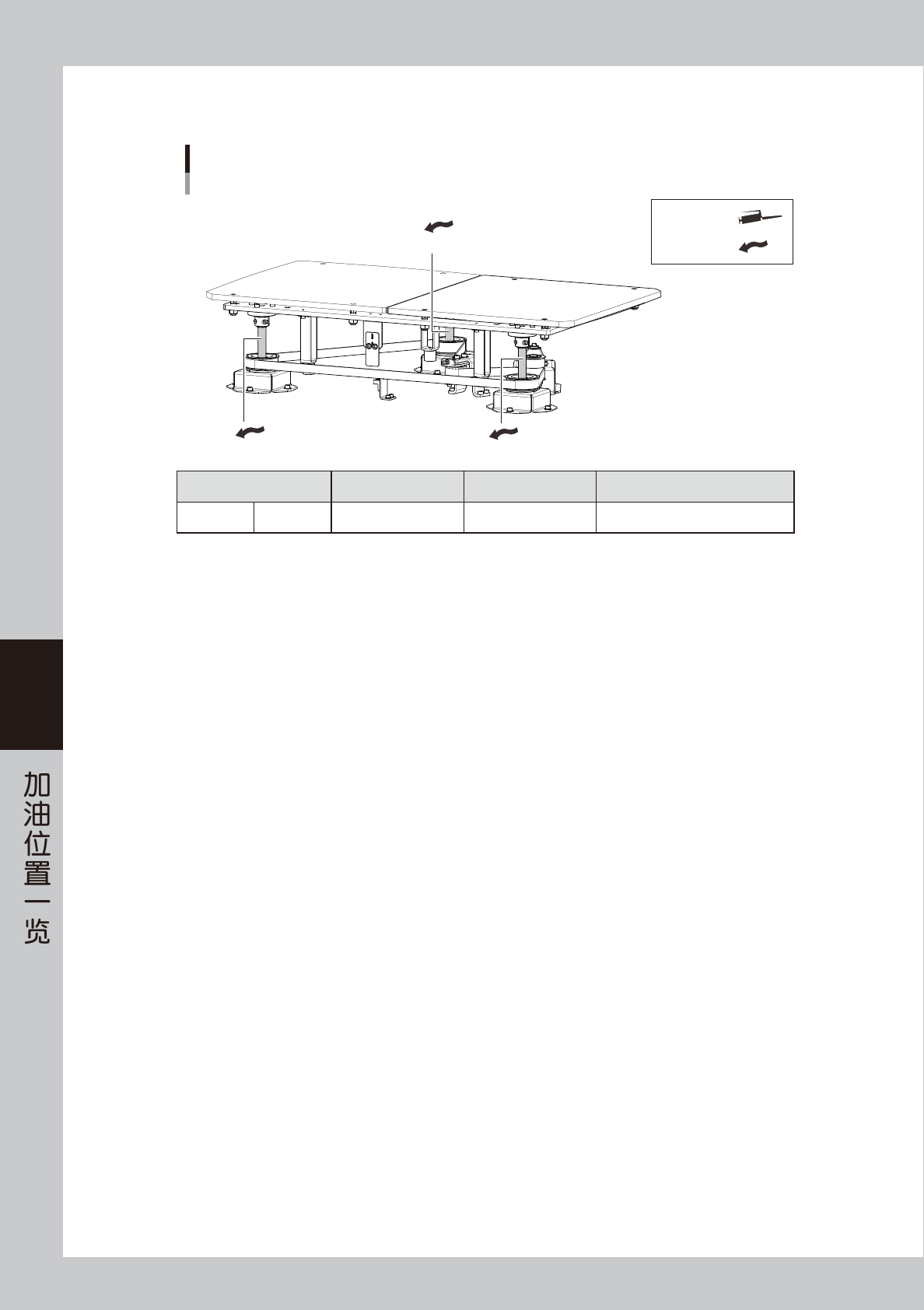

2.4.3 单轨机型
PU轴的加油位置
单轨
润滑油枪 ：
用手涂抹 ：
滚珠丝杆
滚珠丝杆
滚珠丝杆
加油部位 加油位置 频率 加油方法
PU
轴 滚珠丝杆
3
( 各轨道 )
1
次
/ 2
个月 用手涂抹
55509-L2-10
