5-9 5 2.5 Z 轴 ( 花键轴 ) n 要点 Z 轴 ( 花键轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。因此，请根据需要， 涂抹指定的润滑油 (NSL) 以防止生锈。 Z轴的加油位置 Z轴花键轴 润滑油枪 ： 用手涂抹 ： 加油部位 加油位置 频率 加油方法 Z 轴花键轴 10 ( 各工作台 ) 需要时 用手涂抹 ( 薄薄一层 ) 55507-L4-10
5-8
5
2.4.3 单轨机型
PU轴的加油位置
单轨
润滑油枪 ：
用手涂抹 ：
滚珠丝杆
滚珠丝杆
滚珠丝杆
加油部位 加油位置 频率 加油方法
PU
轴 滚珠丝杆
3
( 各轨道 )
1
次
/ 2
个月 用手涂抹
55509-L2-10
5-9
5
2.5 Z 轴 ( 花键轴 )
n
要点
Z 轴 ( 花键轴 ) 基本上无需加油。但，若用手触摸过或溶剂等溅到轴表面而失去润滑油时，轴表面容易生锈。因此，请根据需要，
涂抹指定的润滑油 (NSL) 以防止生锈。

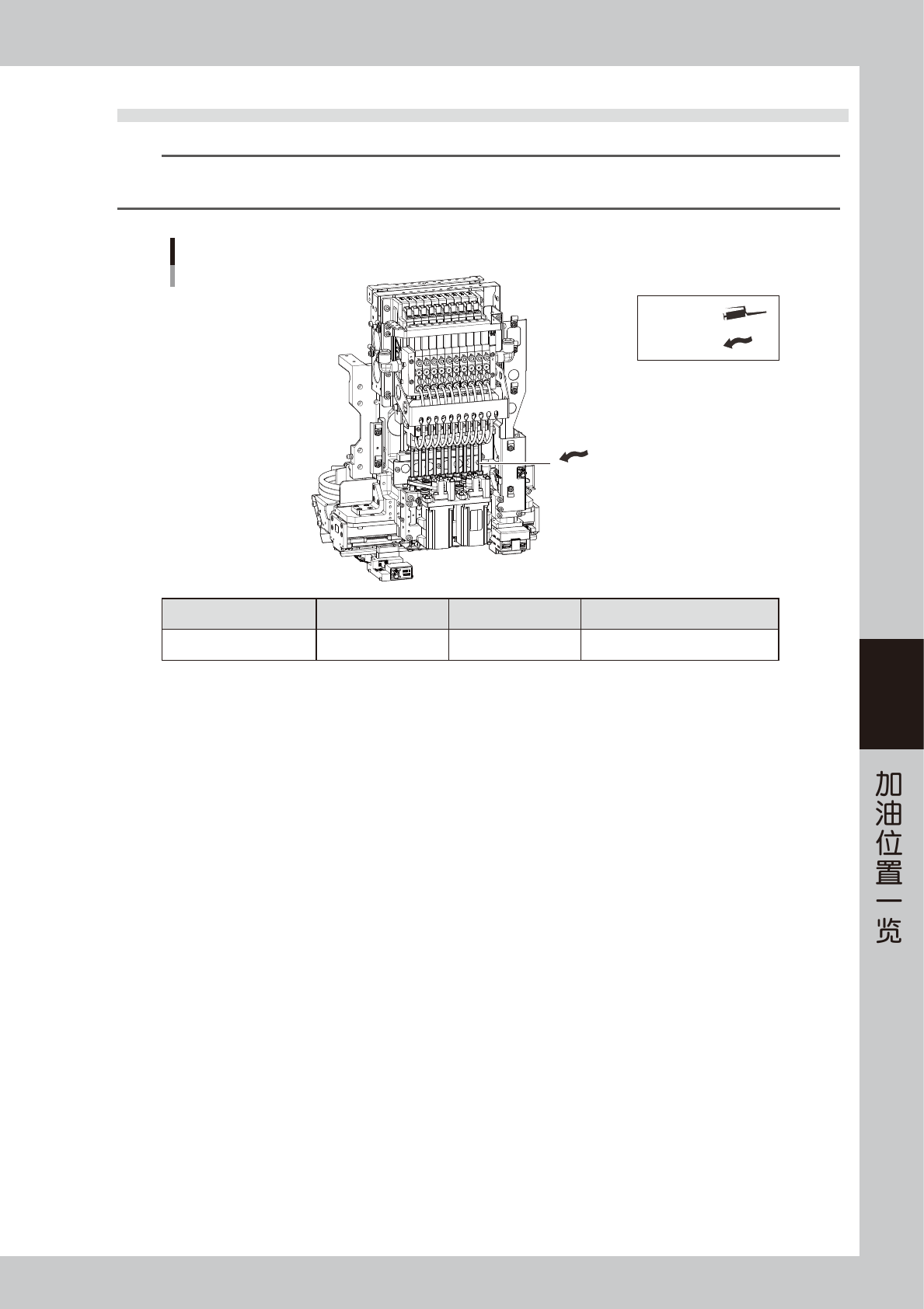

Z轴的加油位置
