2.吸嘴弹簧片的更换
在前述第 3 章“1.1.2吸嘴弹簧片的点检”中，若点检结果为有问题时，需更换吸嘴弹簧片。
下面，介绍更好吸嘴弹簧片的方法。选购有吸嘴弹簧片安装工具时，请参照本章后述“使用专用安装工具时”的方法。
c
注意
吸嘴弹簧片，即使只是单侧有问题，更换时也必须成对更换。
■ 无专用安装工具时
下面，介绍没有“吸嘴弹簧片安装工具”时安装吸嘴弹簧片的方法。
1
e
拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上卸下。
3. 将方巾垫在贴装头部的下方。
4. 用手将需更换吸嘴弹簧片的对象吸嘴拆下。
c
注意
配备吸嘴交换站时，务必使所有吸嘴被放回吸嘴交换站中。
2
拆卸弹簧片。
边从后按住吸嘴轴边用精密十字螺丝刀拆下固定螺
丝，将需要更换的弹簧片取下。
55602-L4-00
c
注意
只需拆卸弹簧片侧的固定螺丝。
3
安装新的弹簧片。
边向上按住弹簧片边用精密十字螺丝刀拧紧固定螺
丝。
55603-L4-00
c
注意
务必水平安装弹簧片。
4
安装吸嘴。
5
确认安装状态。
1. 插入吸嘴，确认弹簧片与吸嘴之间没有间隙。
2. 用手反复装卸吸嘴数次，确认没有松动。
3. 取出垫在贴装头部下方的方巾。
c
注意
从贴装头上拆下的吸嘴，务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
拆卸弹簧片
Step 2
吸嘴基座
固定螺丝
吸嘴弹簧片
安装弹簧片
Step 4
精密螺丝刀弹簧片
6-4
6
■ 使用专用安装工具时
安装 HM 贴装头的吸嘴弹簧片时，若使用选购件“吸嘴弹簧片安装工具 (KGS-M8810-00X)”可以更水平对称地安
装弹簧片。
n
要点
若您选购了该专用安装工具，安装吸嘴弹簧片时建议您使用该专用安装工具安装。
下面，介绍使用该专用安装工具安装吸嘴弹簧片时的方法。
1
e
拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上卸下。
3. 将方巾垫在贴装头部的下方。
4. 用手将需更换吸嘴弹簧片的对象吸嘴拆下。
c
注意
配备吸嘴交换站时，务必使所有吸嘴被放回吸嘴交换站中。
2
拆卸弹簧片。
边按住吸嘴轴边用精密十字螺丝刀拆下固定螺丝，
将需要更换的弹簧片取下。
55602-L4-00
c
注意
只需拆卸弹簧片侧的固定螺丝。。
3
预装新的弹簧片。
换上新的弹簧片，稍微拧动固定螺丝进行定位。
4
插入专用安装工具。
将专用安装工具的凹槽对准弹簧片的凸部插入吸嘴
轴，务必插入到位。
5
固定弹簧片。
用手指边按住弹簧片凸部与专用安装工具的凹槽
部，边用精密十字螺丝刀拧紧固定螺丝固定弹簧片。
55604-L4-00
6
确认弹簧片的安装状态。
确认专用安装工具的凹槽与弹簧片的凸部是否紧贴
无间隙。
55605-L4-00
7
向下拔出专用安装工具。
8
确认安装状态。
1. 用手反复装卸吸嘴数次，确认没有松动。
2. 取出垫在贴装头部下方的方巾。
c
注意
从贴装头上拆下的吸嘴，务必装回原贴装头。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中
原来的位置。
向上插入到位
吸嘴弹簧片安装工具
边按住此处边拧紧固定螺丝

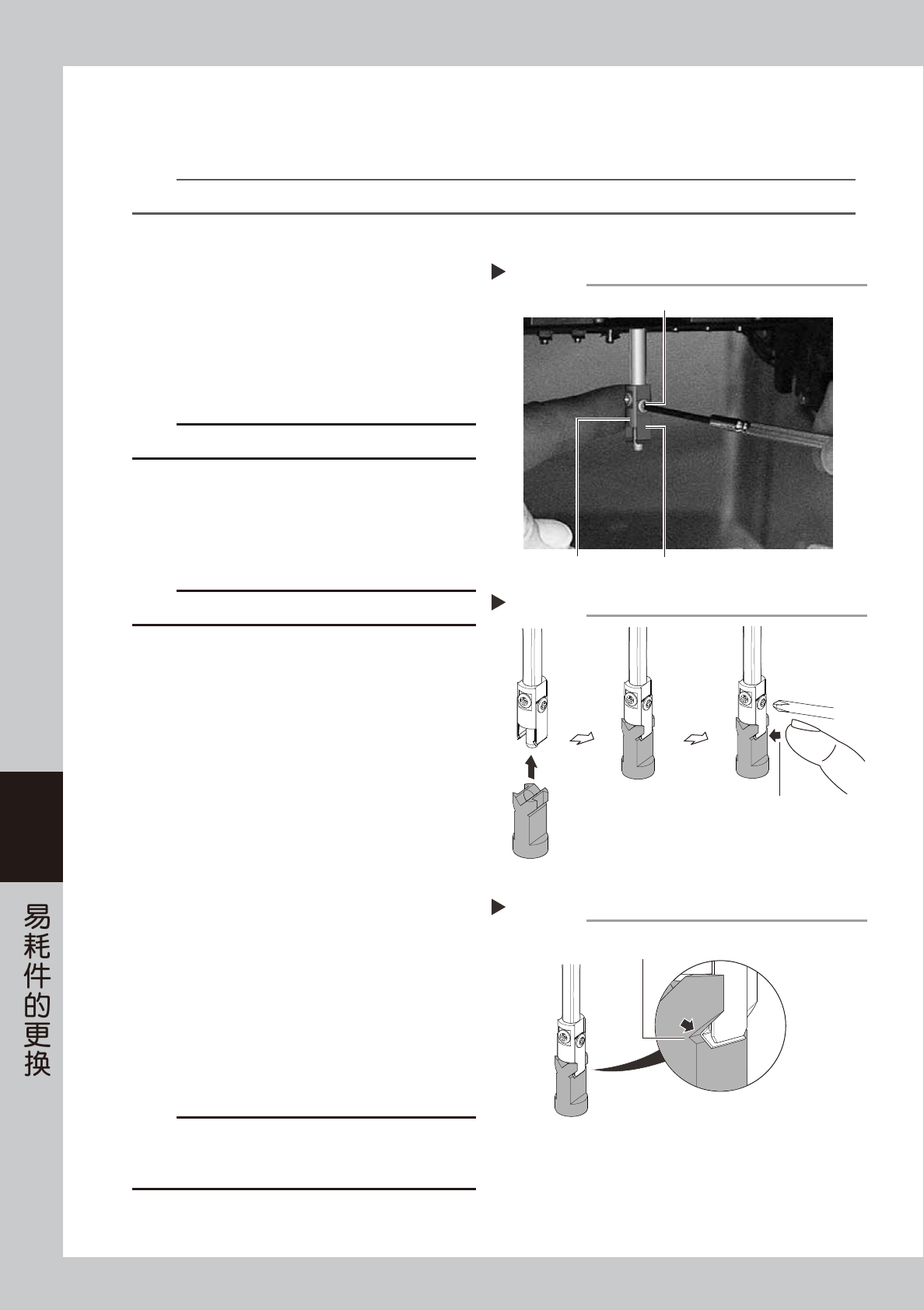

使用专用安装工具安装吸嘴弹簧片
Step 4,5
拆卸弹簧片
Step 2
吸嘴基座
固定螺丝
吸嘴弹簧片
确认弹簧片的安装状态
弹簧片的凸部与专用安装工具的凹槽紧贴
无间隙
Step 6
6-5
6
3.真空发生器部
3.1 真空发生器 BIT 的更换
1
切断供气。
将贴片机左下方盖板内的 [ 供气 / 排气 ] 开关向右
旋转，切断供气。
55606-L4-10
2
移动贴装头 ( 工作台 )。
将贴装头 ( 工作台 ) 移到便于更换真空发生器 BIT
的位置。
‧
在 B 工作台更换时，将手从 XA 轴的上方伸入。
‧
在 A 工作台更换时，转到贴片机的背面将手从
XB 轴的上方伸入。
3
拆卸整流板。
1. 在贴装头下方垫上方巾。
2. 用内六角扳手拆下整流板。
55607-L4-00
4
用手拔出 BIT。
用内六角扳手向左旋转 BIT 胶盖并取出之后，可以
看见 BIT 前端，用手拔出。
55408-L4-00
c
注意
换下的 BIT，请勿再使用。否则，会导致无法正常吸附元件。
5
清洁 BIT 的安装孔。
用选购件喷气工具、棉棒等清除 BIT 的安装孔内的
尘屑与脏污。
6
安装新的 BIT。
1. 将 O 型圈嵌入胶盖之后，将新的 BIT 装入胶盖
内。
2. 再将 BIT 插入安装孔内，向右旋转胶盖拧紧。
c
注意
请务必确认 BIT 胶盖已正常锁定，否则，按 [ 装置 ] -“Head”
画面的 [ 吸气 ] 按钮，打开吸气时，BIT 可能会被弹出。插入
BIT 拧紧胶盖时，请勿使 O 型圈露出。
7
安装整流板。
1. 用内六角扳手将整流板装回原位。
2. 取出垫在贴装头下方的方巾。
8
接通供气。
将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左旋转，
接通供气。
拔出BIT
O型圈 胶盖BIT
Step 4
BIT的安装孔
切断气源
Step 1
[供气/排气]开关
拆卸整流板
内六角扳手整流板
Step 3
