6-6 6 3.2 电磁阀的更换 1 切断电源与供气。 1. 退出软件程序，关闭贴片机的电源。 2. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右 旋转，切断供气。 55606-L4-10 2 移动贴装头 ( 工作台 )。 将贴装头 ( 工作台 ) 移到便于更换电磁阀的位置。 ‧ 在 B 工作台更换时，将手从 XA 轴的上方伸入。 ‧ 在 A 工作台更换时，转到贴片机的背面将手从 XB 轴的上方伸入。 3 拆卸线束插头。 1.…
6-5
6
3.真空发生器部

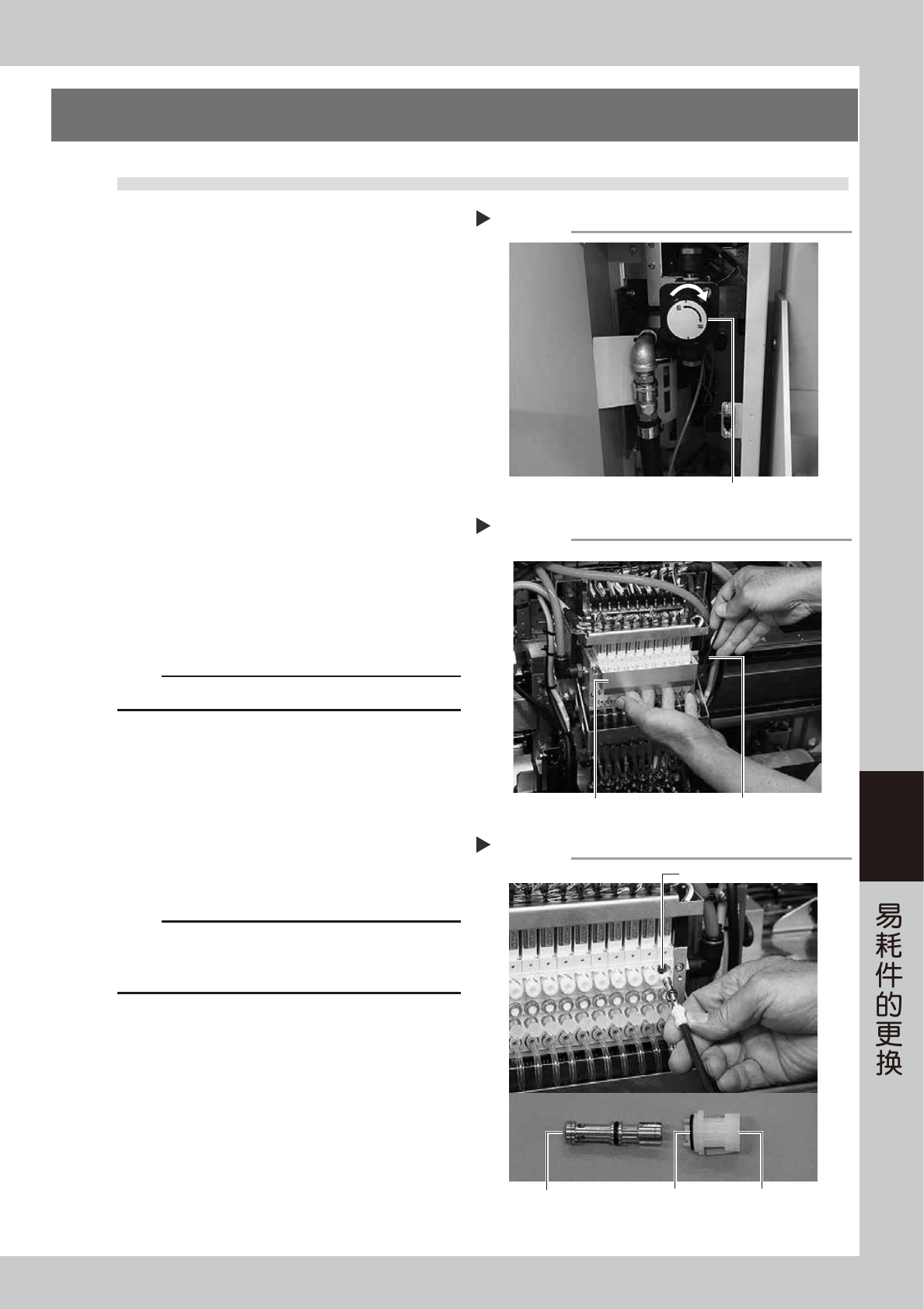

3.1 真空发生器 BIT 的更换
1
切断供气。
将贴片机左下方盖板内的 [ 供气 / 排气 ] 开关向右
旋转，切断供气。
55606-L4-10
2
移动贴装头 ( 工作台 )。
将贴装头 ( 工作台 ) 移到便于更换真空发生器 BIT
的位置。
‧
在 B 工作台更换时，将手从 XA 轴的上方伸入。
‧
在 A 工作台更换时，转到贴片机的背面将手从
XB 轴的上方伸入。
3
拆卸整流板。
1. 在贴装头下方垫上方巾。
2. 用内六角扳手拆下整流板。
55607-L4-00
4
用手拔出 BIT。
用内六角扳手向左旋转 BIT 胶盖并取出之后，可以
看见 BIT 前端，用手拔出。
55408-L4-00
c
注意
换下的 BIT，请勿再使用。否则，会导致无法正常吸附元件。
5
清洁 BIT 的安装孔。
用选购件喷气工具、棉棒等清除 BIT 的安装孔内的
尘屑与脏污。
6
安装新的 BIT。
1. 将 O 型圈嵌入胶盖之后，将新的 BIT 装入胶盖
内。
2. 再将 BIT 插入安装孔内，向右旋转胶盖拧紧。
c
注意
请务必确认 BIT 胶盖已正常锁定，否则，按 [ 装置 ] -“Head”
画面的 [ 吸气 ] 按钮，打开吸气时，BIT 可能会被弹出。插入
BIT 拧紧胶盖时，请勿使 O 型圈露出。
7
安装整流板。
1. 用内六角扳手将整流板装回原位。
2. 取出垫在贴装头下方的方巾。
8
接通供气。
将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左旋转，
接通供气。
拔出BIT
O型圈 胶盖BIT
Step 4
BIT的安装孔
切断气源
Step 1
[供气/排气]开关
拆卸整流板
内六角扳手整流板
Step 3
6-6
6

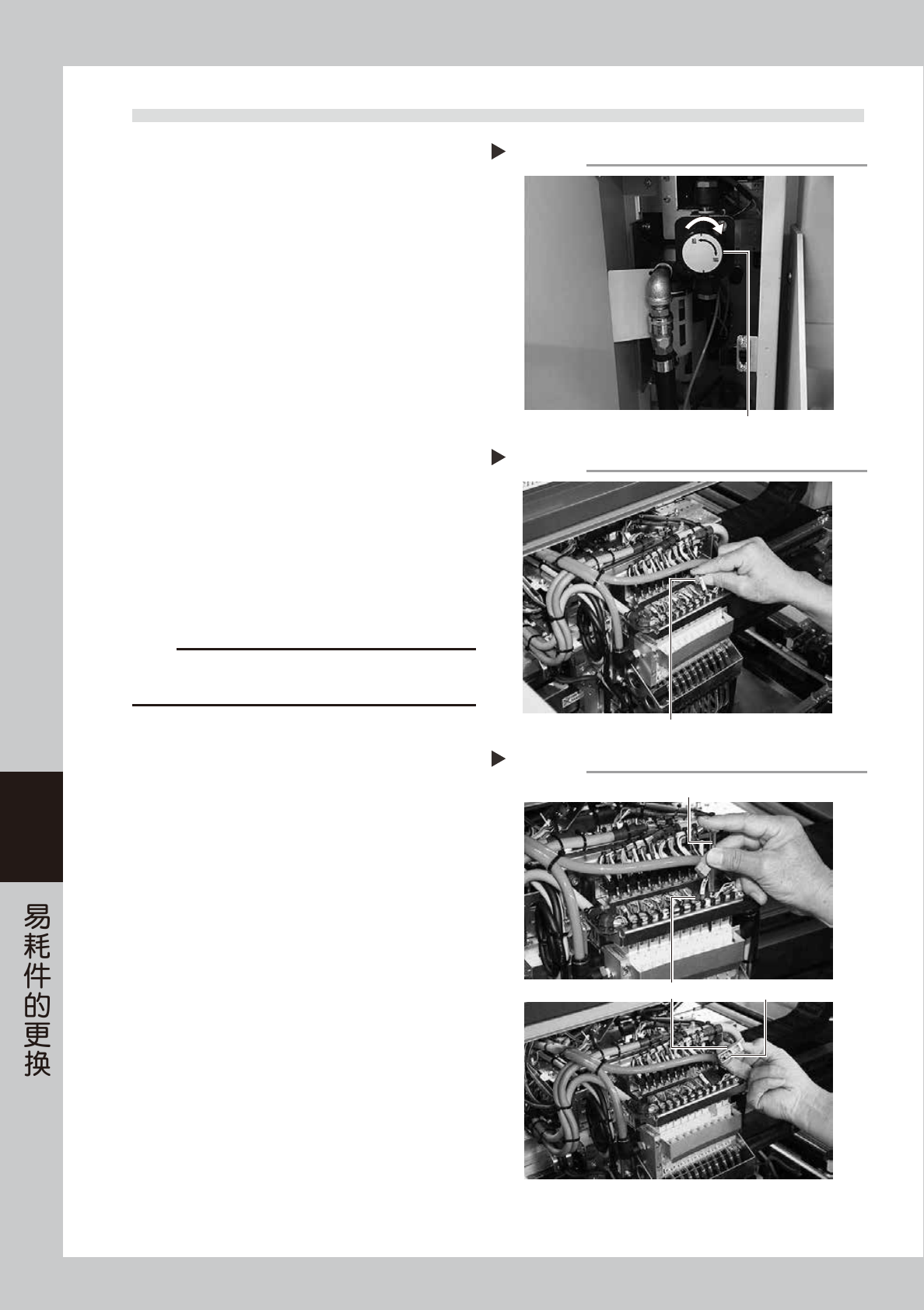

3.2 电磁阀的更换
1
切断电源与供气。
1. 退出软件程序，关闭贴片机的电源。
2. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右
旋转，切断供气。
55606-L4-10
2
移动贴装头 ( 工作台 )。
将贴装头 ( 工作台 ) 移到便于更换电磁阀的位置。
‧
在 B 工作台更换时，将手从 XA 轴的上方伸入。
‧
在 A 工作台更换时，转到贴片机的背面将手从
XB 轴的上方伸入。
3
拆卸线束插头。
1. 在贴装头下方垫上方巾。
2. 拔掉需要更换电磁阀的线束插头。拔掉需要更
换电磁阀的插头。
55609-L4-00
4
拆卸电磁阀。
用精密十字螺丝刀拆下固定电磁阀的 2 颗螺丝。
55610-L4-00
5
安装新的电磁阀。
c
注意
更换电磁阀时，注意不要使嵌在电磁阀内的密封垫圈脱落或
被夹住。
6
连结线束插头。
1. 将更换了电磁阀的线束插头插回原位。
2. 取出垫在贴装头下方的方巾
7
接通供气与电源。
1. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左
旋转，接通供气。
2 启动贴片机，并使贴片机返回原点。
8
确认动作。
按 [ 装置 ] -“Head”画面的 [ 吸气 ] 与 [ 排气 ] 按钮，
确认显示的值无异常。
拆卸线束插头
Step 3
线束插头
拆卸电磁阀
Step 4
精密十字螺丝刀
电磁阀
密封垫圈
切断气源
Step 1
[供气/排气]开关
6-7
6

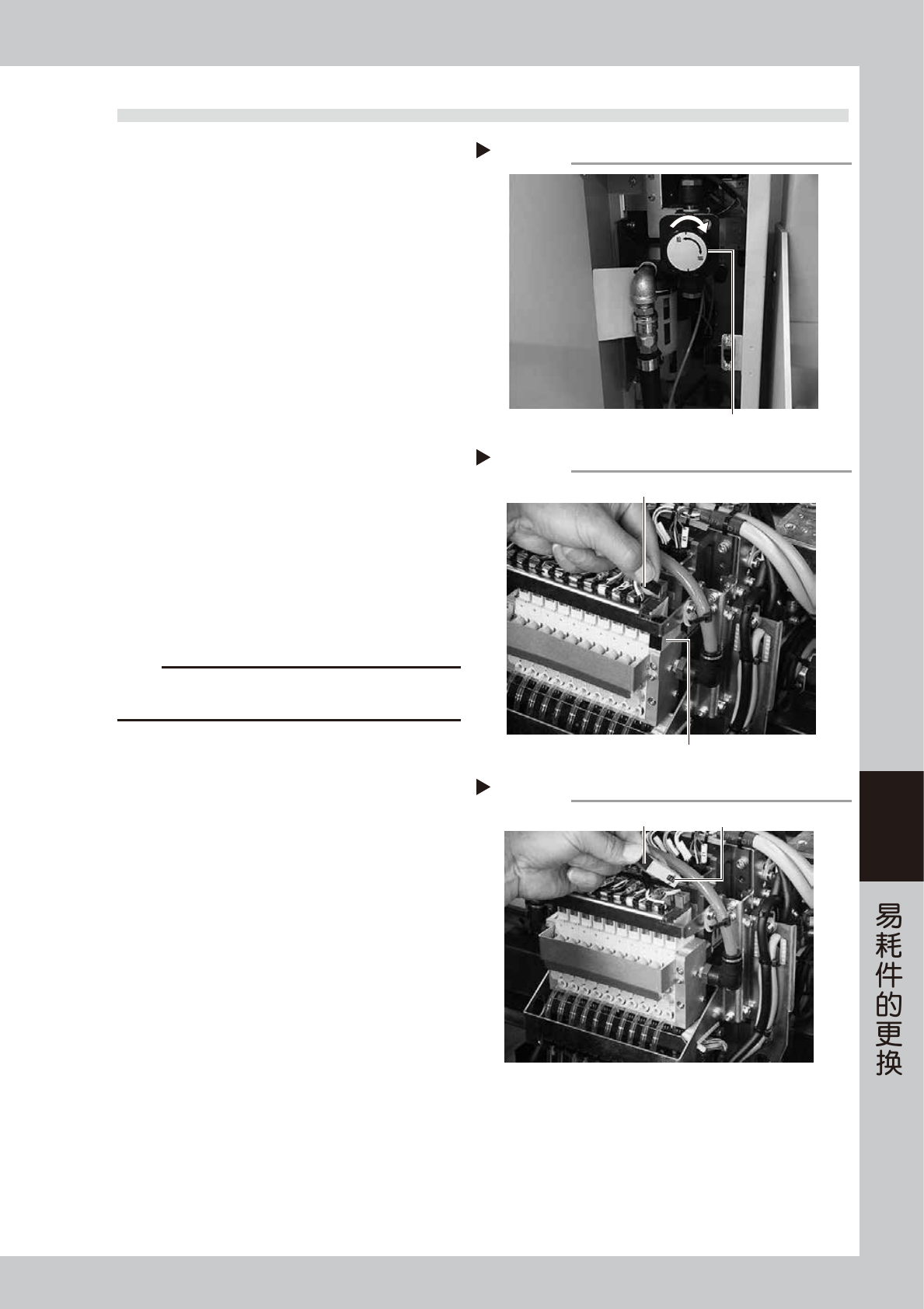

3.3 清洁用排气电磁阀的更换
1
切断电源与供气。
1. 退出软件程序，关闭贴片机的电源。
2. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向右
旋转，切断供气。
55606-L4-00
2
移动贴装头 ( 工作台 )。
将贴装头 ( 工作台 ) 移到便于更换清洁用排气电磁
阀的位置。
‧
在 B 工作台更换时，将手从 XA 轴的上方伸入。
‧
在 A 工作台更换时，转到贴片机的背面将手从
XB 轴的上方伸入。
3
拆卸线束插头。
1. 在贴装头下方垫上方巾。
2. 拔掉需要更换清洁用排气电磁阀的线束插头。
55611-L4-00
4
拆卸清洁用排气电磁阀。
用精密十字螺丝刀拧松清洁用排气电磁阀的 2 颗固
定螺丝之后，拆下清洁用排气电磁阀。
55612-L4-00
5
安装新的清洁用排气电磁阀。
c
注意
更换电磁阀时，注意不要使嵌在电磁阀内的密封垫圈脱落或
被夹住。
6
连结线束插头。
1. 将已更换了清洁用排气电磁阀的线束插头插回
原位。
2. 取出垫在贴装头下方的方巾。
7
接通供气与电源。
1. 将贴片机左下盖板内的 [ 供气 / 排气 ] 开关向左
旋转，接通供气。
2 启动贴片机，并使贴片机返回原点。
8
确认动作。
按照前述第 3 章“4.3 各贴装头的排气电磁阀与清
洁用排气电磁阀的检查”的方法使负压产生，确认
显示的值无异常。
拆卸线束插头
Step 3
线束插头
清洁用排气电磁阀
切断气源
Step 1
[供气/排气]开关
拆卸清洁用排气电磁阀
Step 4
密封垫圈
清洁用排气电磁阀
