4.传送带的更换
在前述第 3 章“3.3传送带的点检与传送部的清洁”中，检查出传送带有明显松弛、脏污或起毛时，需要更换传送带。
下面，介绍更换传送带的方法。关于传送带的更换方法，双段传送台机型与其它机型有所不同。此外，单轨机型
的传送带更换方法与双轨机型相同。

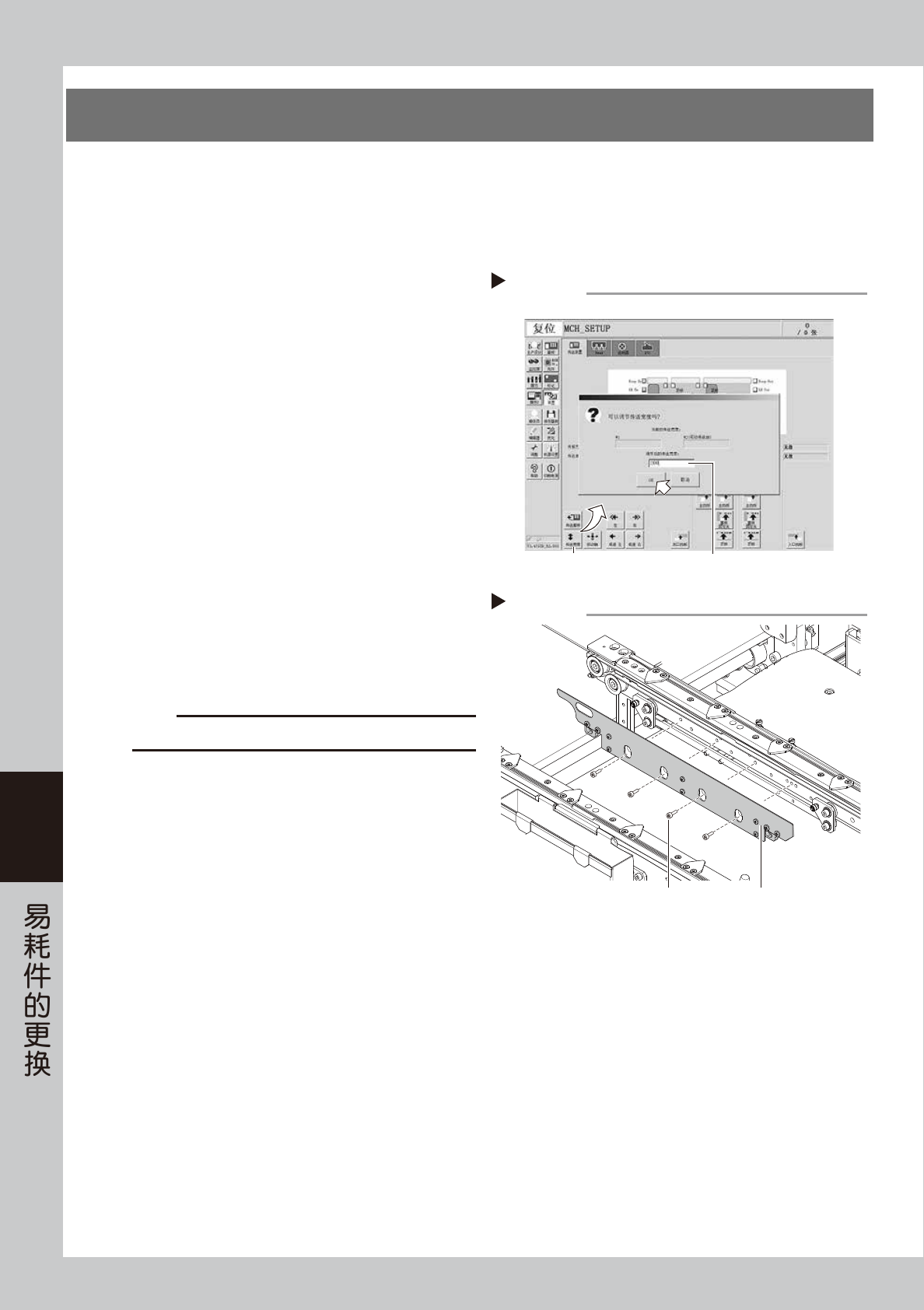

■ 更换双段传送台机型 W2 轴以外的传送带时
1
将传送宽度调到便于更换传送带的宽度。
1. 按 [ 装置 ] -“传送装置”画面的 [ 传送宽度 ]
按钮，打开调节传送宽度的对话框。
2. 在“调节后的传送宽度”输入框里输入可伸入
内六角扳手进行操作的宽度 (200mm 左右 ) 之
后，按 [OK] 按钮。传送宽度变为指定的宽度。
56600-L4-00
2
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按紧急停机按钮之后，打开贴片机的正面机盖。
3. 使用一次性换料车的机型，需将料车从贴片机
上卸下。
4. 将方巾垫在顶板上。
3
拆卸基板固定夹
。
用内六角扳手 (3mm) 拆下基板固定夹的 4 处固定螺
栓之后，取下基板固定夹。
55613-L4-00
c
注意
请勿拆卸右图所示的 4 处以外的螺栓。
调节传送宽度
Step 1
＜以双段传送台机型画面为例＞
输入传送宽度[传送宽度]按钮
拆卸基板固定夹
Step 3
基板固定夹固定螺栓(4处)
6-9
6
4

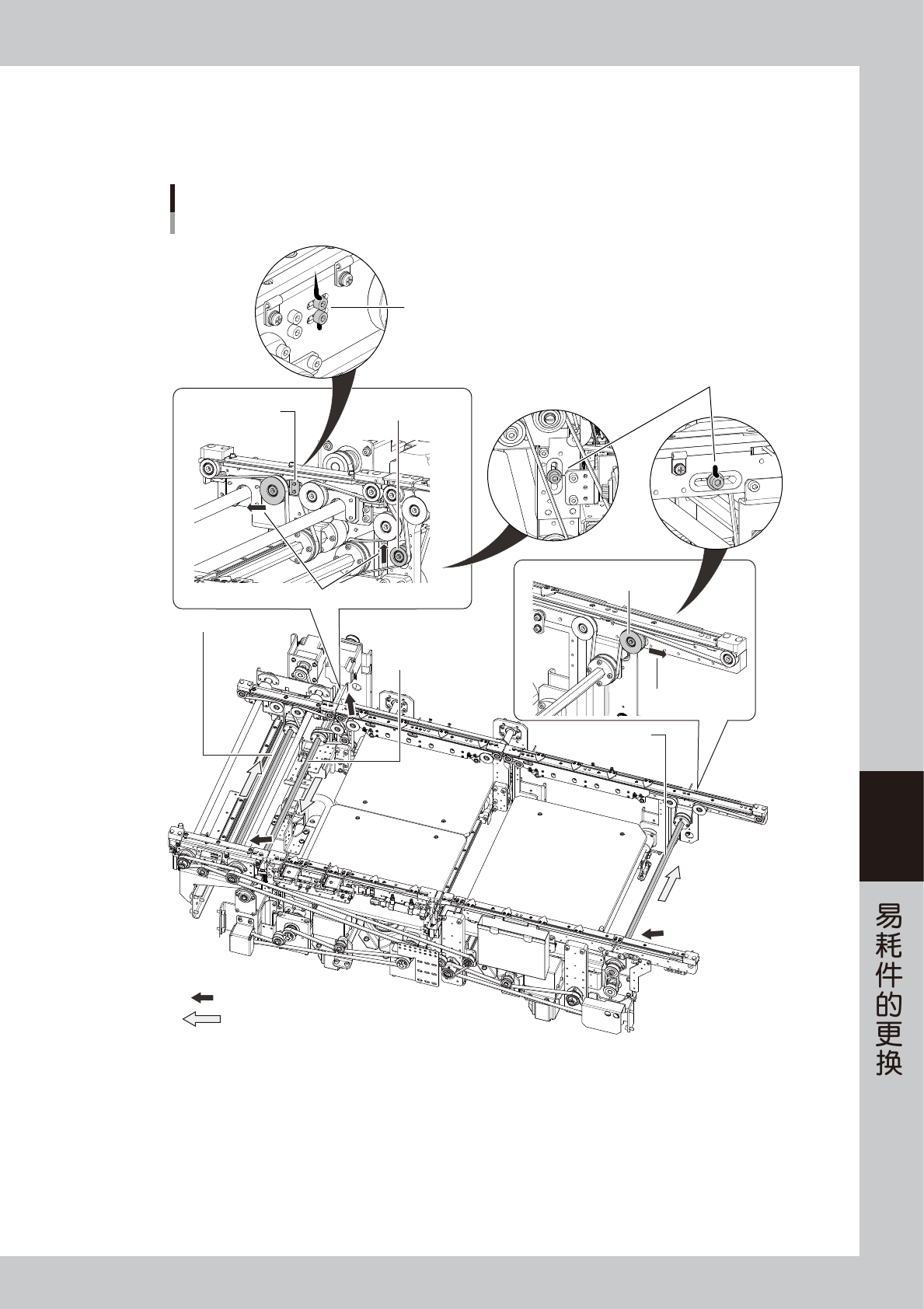

给施加张力的带轮位置作记号。
放松传送带张力之前，先用油性记号笔给施加张力的带轮 ( 双段传送台机型的出口传送段为 ：带轮托架 )
的固定螺栓位置作记号。双段传送台机型的 W2 轴的传送台也需要更换时，可同时作记号。
■ W2轴(传送台2)
■ W3轴(出口传送段)
：分离轴与带轮的位置
：分离时拔离轴的方向
放松传送带
双段传送台机型时
■ W1轴(传送台1)
出口传送段
拧松此处的带轮托架
W2传送段
拧松此处的带轮
W1传送段
拧松此处的带轮
用油性记号笔
在带轮的固定螺栓位置作记号
用油性记号笔
在带轮托架的固定螺栓位置作记号
使带轮移动的方向
使带轮移动的方向
55614-L4-00
6-10
6
■ 轨道1
放松传送带
双轨机型时
轨道2侧的传送轨
拧松此处的带轮
轨道1侧的传送轨
拧松此处的带轮
用油性记号笔
在带轮的固定螺栓位置作记号
■ 轨道2
使带轮移动的方向
使带轮移动的方向
：分离轴与带轮的位置
：分离时拔离轴的方向
55615-L4-00
