6-12 6 7 拆出传送带。 将传送带从六角轴与驱动用带轮之间空出的空隙中 取出。 55625-L4-00 8 清洁传送带导轨部与带轮。 1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感 器等部位粘附的传送带磨损粉。 2. 带轮表面若有传送带的磨损粉变黑固着时，可 用塑料刮片等除去。 3. 若用吸尘工具无法完全清除传送带导轨部粘附 的磨损粉时，可用塑料软刷等清除。 55626-L4-00 c 注意 刮片与软刷请使用塑料制品，以免…
6-11
6
5
放松传送带。
1. 用 2 根内六角扳手将施加张力的带轮的固定螺
栓拧松。
带轮侧 ：使用 5mm 内六角扳手
固定螺栓侧 ：使用 4mm 内六角扳手
2. 双段传送台机型的出口传送段 (W3 轴 ) 时，需
用 3mm 内六角扳手拧松带轮托架的固定螺栓。
3. 将施加张力的带轮 ( 或带轮托架）移到长孔最
边端 ( 松弛方向 )。
55623-L4-00
6
使六角轴与驱动用带轮分离。
1. 使用内六角扳手 (3mm) 拆下六角轴的固定螺栓
( 位置请参照 Step4 的图 )。
2. 将六角轴拔离驱动用带轮，使六角轴与驱动用
带轮之间空出空隙。
55624-L4-00
放松传送带
Step 5
■ 双段传送台机型的出口传送段(W3轴)时
带轮托架的固定螺栓
内六角扳手(4mm)
■ 以双轨机型的轨道2为例
内六角扳手(5mm)
内六角扳手(3mm)
※固定螺栓侧
移动带轮，放松传送带
移动带轮，放松传送带
使六角轴与驱动用带轮分离
Step 6
六角轴
驱动用带轮
固定螺栓
空出空隙
6-12
6
7
拆出传送带。
将传送带从六角轴与驱动用带轮之间空出的空隙中
取出。
55625-L4-00
8
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用塑料软刷等清除。
55626-L4-00
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，务必小心擦拭，注意不要使溶剂沾到带轮的轴承部。
9
换上新的传送带。
1. 将新的传送带挂在带轮上定位。
2. 将六角轴连接到驱动用带轮上。拧紧 Step6 中
拆卸的固定螺栓固定六角轴。
3. 将施加张力的带轮 ( 双段传送台机型的出口传
送段为带轮托架 ) 移到在 Step4 中作记号的位
置并拧紧固定螺栓。
c
注意
带轮、带轮托架固定螺栓的拧紧扭矩如下。请勿拧得过紧。
‧
带轮的固定螺栓 ：5.5N
‧
m
‧
带轮托架的固定螺栓 ：3.8N
‧
m
4. 若传送带有松弛，可以调节施加张力的带轮 ( 双
段传送台机型的出口传送段为带轮托架 ) 的位
置，施加张力。
拆出传送带
Step 7
清洁传送带导轨、带轮
Step 8
塑料刮片
带轮表面塑料软刷
传送带导轨
变黑固着的传送带磨损粉
6-13
6
n
要点

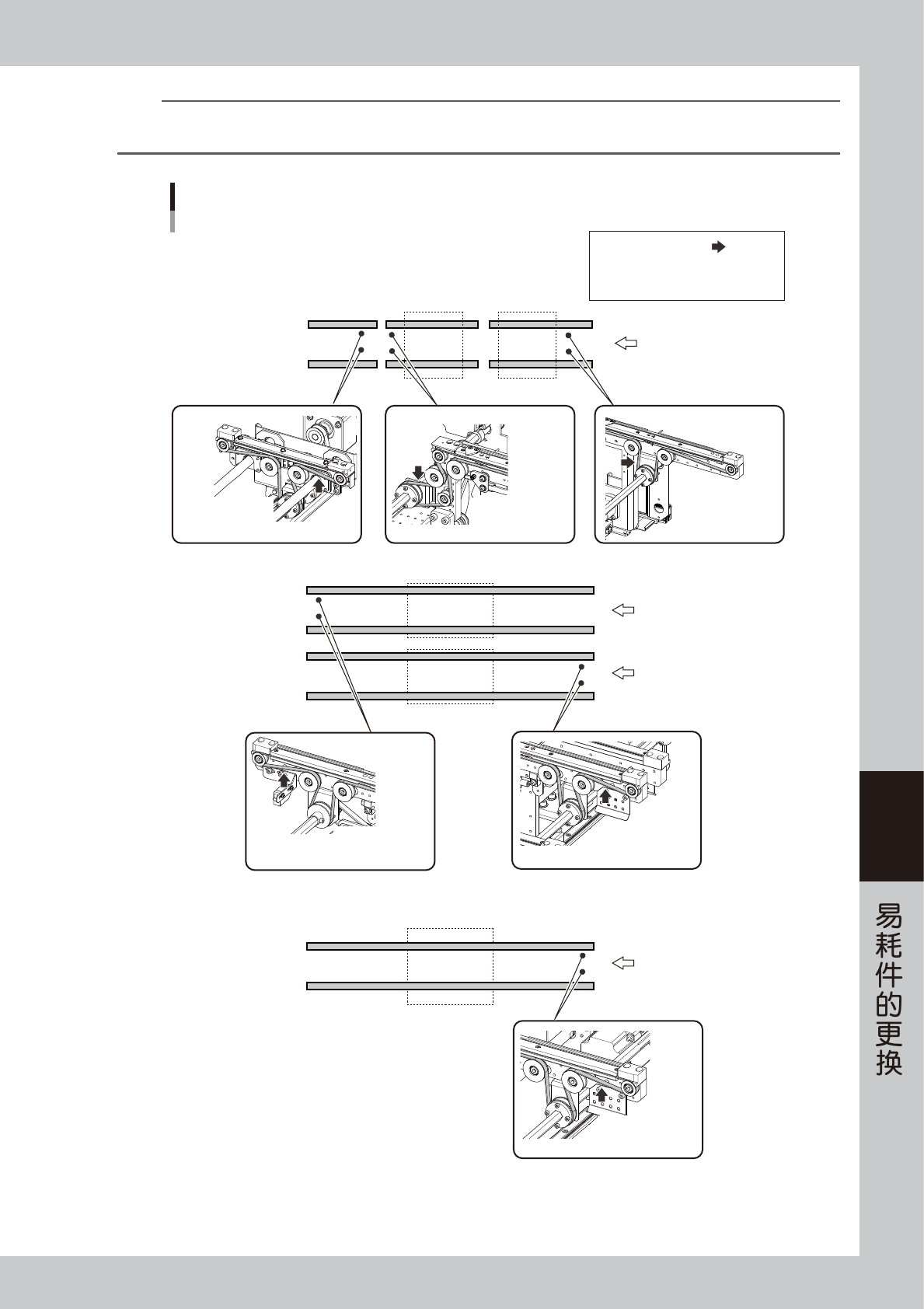

本机传送带的张力测定位置与张力规格如下图所示。
请根据需要，使用张力计测定并调节。
传送带：张力的测定位置与张力规格
YS24X
W1W2W3
传板方向
传板方向
传板方向
■ 双段传送台机型
张力测定位置：
STD ：标准传送轨的传送带张力规格
EXT ：加长传送轨的传送带张力规格
STD : 627 - 741 Hz
EXT : 627 - 741 Hz
STD : 605 - 715 Hz
STD : 416 - 491 Hz
EXT : 416 - 491 Hz
■ 双轨机型
轨道 1
轨道 2
STD : 378 - 446 Hz
EXT : 128 - 150 Hz
STD : 378 - 446 Hz
EXT : 140 - 164 Hz
■ 单轨机型
STD : 378 - 446 Hz
EXT : 128 - 150 Hz
55627-L4-10
