6-15 6 ■ 更换双段传送台机型 W2 轴的传送带时 下面，介绍更换双段传送台机型 W2 轴的传送带的方法。此处从 Step5 开始介绍。Step1 〜 Step4 请参照本章前述 “■更换 双段传送台机型 W2 轴以外的传送带时” 。 5 读入基板程序。 1. 读入任意的基板程序。 2. 打开 [ 基板 ] -“基板”画面，将“A ： 基板尺 寸 X(mm)”改为“330”以下， “B: 基板尺寸 Y(mm)”改为“200”左右…
6-14
6
0
安装基板固定夹。
1. 将基板固定夹嵌入原位之后，用内六角扳手
(3mm) 拧紧基板固定夹的 4 处固定螺栓。
2. 取出垫在顶板上的方巾。
55628-L4-00
q
确认传送带的安装状态。
1. 确认基板固定夹顶面的位置是否在低于传送带
传送面约 0.5mm 的位置。
2. 关闭贴片机的机盖，解除紧急停机状态。
使用一次性换料车的机型，需将料车安装在贴
片机上。
3. 按 [ 装置 ] -“传送装置”画面的传送带驱动按钮，
使传送带转动，确认传送带的转动状态。
4. 若传送带的转动不顺畅或过于挠曲时，需调节
施加张力的带轮 ( 双段传送台机型的出口传送
段为带轮托架 ) 的位置，并再次使传送带转动
确认状态。
56601-L4-00
c
注意
若传送带传送面与基板固定夹顶面之间几乎没有高差时，易
发生传板错误。此时，请与 YAMAHA 或销售代理商联系。
安装基板固定夹与确认传送带的安装状态
Step 10,11
基板固定夹固定螺栓
0.5 mm
基板固定夹
传送带传送面
确认传送带的转动状态
Step 11
传送带驱动按钮
左
右
低速 左 低速 右
左 右
低速 左 低速 右
6-15
6
■ 更换双段传送台机型 W2 轴的传送带时
下面，介绍更换双段传送台机型 W2 轴的传送带的方法。此处从 Step5 开始介绍。Step1 〜 Step4 请参照本章前述“■更换
双段传送台机型 W2 轴以外的传送带时”。
5
读入基板程序。
1. 读入任意的基板程序。
2. 打开 [ 基板 ] -“基板”画面，将“A ：基板尺
寸 X(mm)”改为“330”以下，“B: 基板尺寸
Y(mm)”改为“200”左右。
参考
只有读入基板程序之后，才可以在下一步中按 [ 移至贴装位置 ]
按钮。
6
使传送轨移到贴装位置。
1. 关闭贴片机的正面机盖，解除紧急停机状态。
使用一次性换料车的机型，需将料车安装在贴
片机上。
2. 按“生产设计”画面中的 [ 移至贴装位置 ] 按钮。
56603-L4-00
7
e
放松传送带。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
使用一次性换料车的机型，需将料车从贴片机
上拆下。
2. 用 2 根内六角扳手将施加张力的带轮的固定螺
栓拧松。
带轮侧 ：使用 5mm 内六角扳手
固定螺栓侧 ：使用 4mm 内六角扳手
3. 将施加张力的带轮移到长孔最边端( 松弛方向 )。
55616-L4-00
放松传送带
Step 7
■ W2传送轨
内六角扳手(4mm)
内六角扳手(5mm)
※带轮侧
带轮固定螺栓
移动带轮，放松传送带
将W2传送轨移到贴装位置
Step 5,6
[移至贴装位置]按钮
5
■ W2传送轨的移动
6-16
6
8
拆卸六角轴的固定螺栓。
1. 打开贴片机的背面机盖。
2. 面向 W2 里侧的传送轨，用手将 W 轴传送带向
右侧拉动，使传送轨向贴片机正面侧移动。只
需将传送轨向贴片机正面侧移动 100mm 左右，
就可以拆卸六角轴的固定螺栓了。
3. 转动六角轴，使固定螺栓转到容易拆卸的方向
之后，用内六角扳手 (3mm) 拆卸六角轴的固定
螺栓。
4. 再将 W 轴传送带向与 2. 中相反的方向拉动，使
里侧的传送轨移到贴片机的最里侧。
55617-L4-10
9
使六角轴与驱动用带轮间空出空隙。
边用手按住驱动用带轮，边将六角轴向贴片机正面
侧拉动直到六角轴脱离驱动用带轮，使六角轴与驱
动用带轮之间空出空隙。
55618-L4-00
n
要点
拉动六角轴时因驱动用带轮容易脱落，建议边用手按住驱动
用带轮边拉动六角轴。
0
拆出传送带。
将传送带从六角轴与驱动用带轮之间空出的空隙中
取出。
55619-L4-00

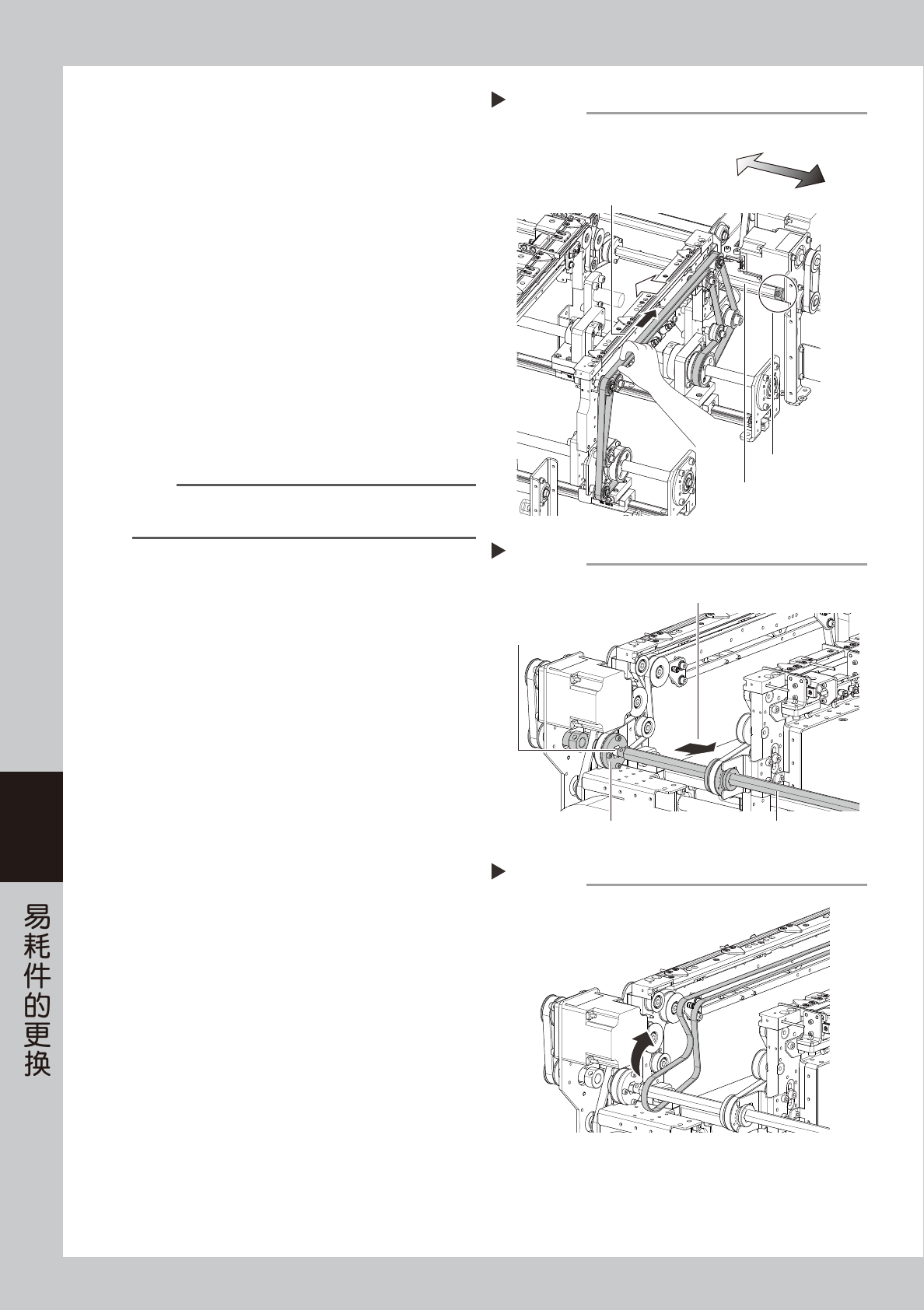

拆出传送带
Step 10
■ W2传送轨
拆卸六角轴的固定螺栓
Step 8
■ W2传送轨 (背视图)
用手拉动 W 轴传送带
六角轴固定螺栓
六角轴
贴片机里侧
贴片机正面侧
使六角轴与驱动用带轮之间空出空隙
Step 9
■ W2传送轨
驱动用带轮
将六角轴向贴片机正面侧拉动
六角轴
空出空隙
