6-18 6 r 确认传送带的安装状态。 1. 确认基板固定夹顶面的位置是否在低于传送带 传送面约 0.5mm 的位置。 2. 关闭贴片机的机盖，解除紧急停机状态。 使用一次性换料车的机型，需将料车安装在贴 片机上。 3. 按 [ 装置 ] - “传送装置” 画面的传送带驱动按钮， 使传送带转动，确认传送带的转动状态。 4. 若传送带的转动不顺畅或过于挠曲时，需调节 施加张力的带轮 ( 双段传送台机型的出口传送 段为带轮托架 ) 的位置…
6-17
6
q
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用塑料软刷等清除。
55620-L4-00
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，务必小心擦拭，注意不要使溶剂沾到带轮的轴承部。
w
换上新的传送带。
1. 将新的传送带挂在带轮上定位。
2. 将六角轴穿过驱动用带轮。
3. 拧紧在 Step8 中拆卸的固定螺栓固定六角轴。
4. 将施加张力的带轮移到在 Step4 中作记号的位
置并拧紧固定螺栓。
c
注意
带轮固定螺栓的拧紧扭矩如下。请勿拧得过紧。
‧
带轮的固定螺栓 ：5.5N/m
5. 若传送带有松弛，可调整施加张力的带轮的位
置加大张力。
n
要点
本机传送带的张力测定位置与张力规格，请参照本章前述“■
更换双段传送台机型 W2 轴以外的传送带时”的 Step9 的图。
请根据需要，使用张力计调节。
e
安装基板固定夹。
1. 将基板固定夹嵌入原位之后，用内六角扳手
(3mm) 拧紧基板固定夹的 4 处固定螺栓。
2. 取出垫在顶板上的方巾。
55622-L4-00

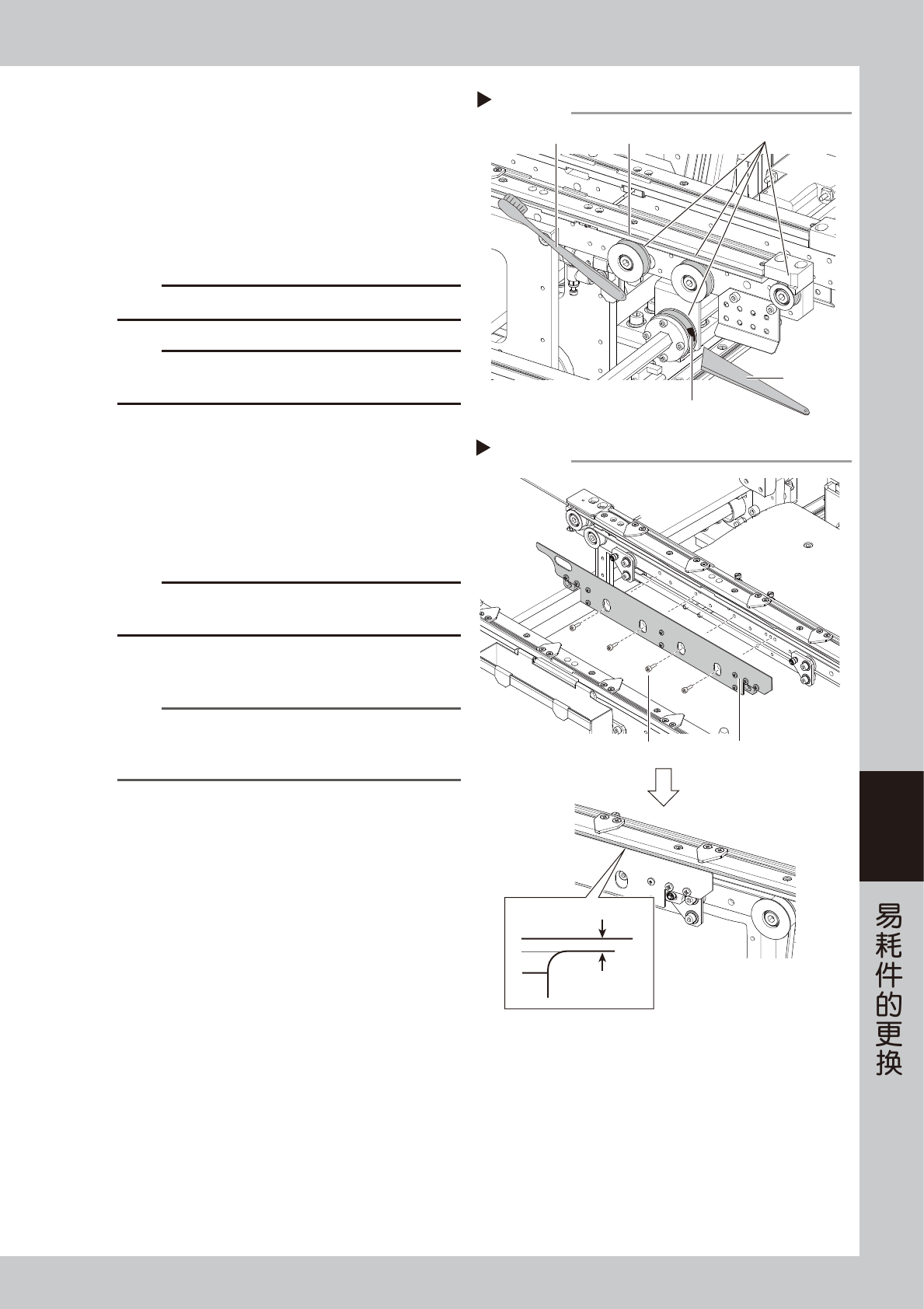

安装基板固定夹与确认传送带的安装状态
Step 13,14
基板固定夹固定螺栓
0.5 mm
基板固定夹
传送带传送面
清洁传送带导轨、带轮
Step 10
塑料刮片
带轮表面塑料软刷
传送带导轨
变黑固着的传送带磨损粉
6-18
6
r
确认传送带的安装状态。
1. 确认基板固定夹顶面的位置是否在低于传送带
传送面约 0.5mm 的位置。
2. 关闭贴片机的机盖，解除紧急停机状态。
使用一次性换料车的机型，需将料车安装在贴
片机上。
3. 按 [ 装置 ] -“传送装置”画面的传送带驱动按钮，
使传送带转动，确认传送带的转动状态。
4. 若传送带的转动不顺畅或过于挠曲时，需调节
施加张力的带轮 ( 双段传送台机型的出口传送
段为带轮托架 ) 的位置，并再次使传送带转动
确认状态。
56602-L4-00
c
注意
若传送带传送面与基板固定夹顶面之间几乎没有高差时，易
发生传板错误。此时，请与 YAMAHA 或销售代理商联系。

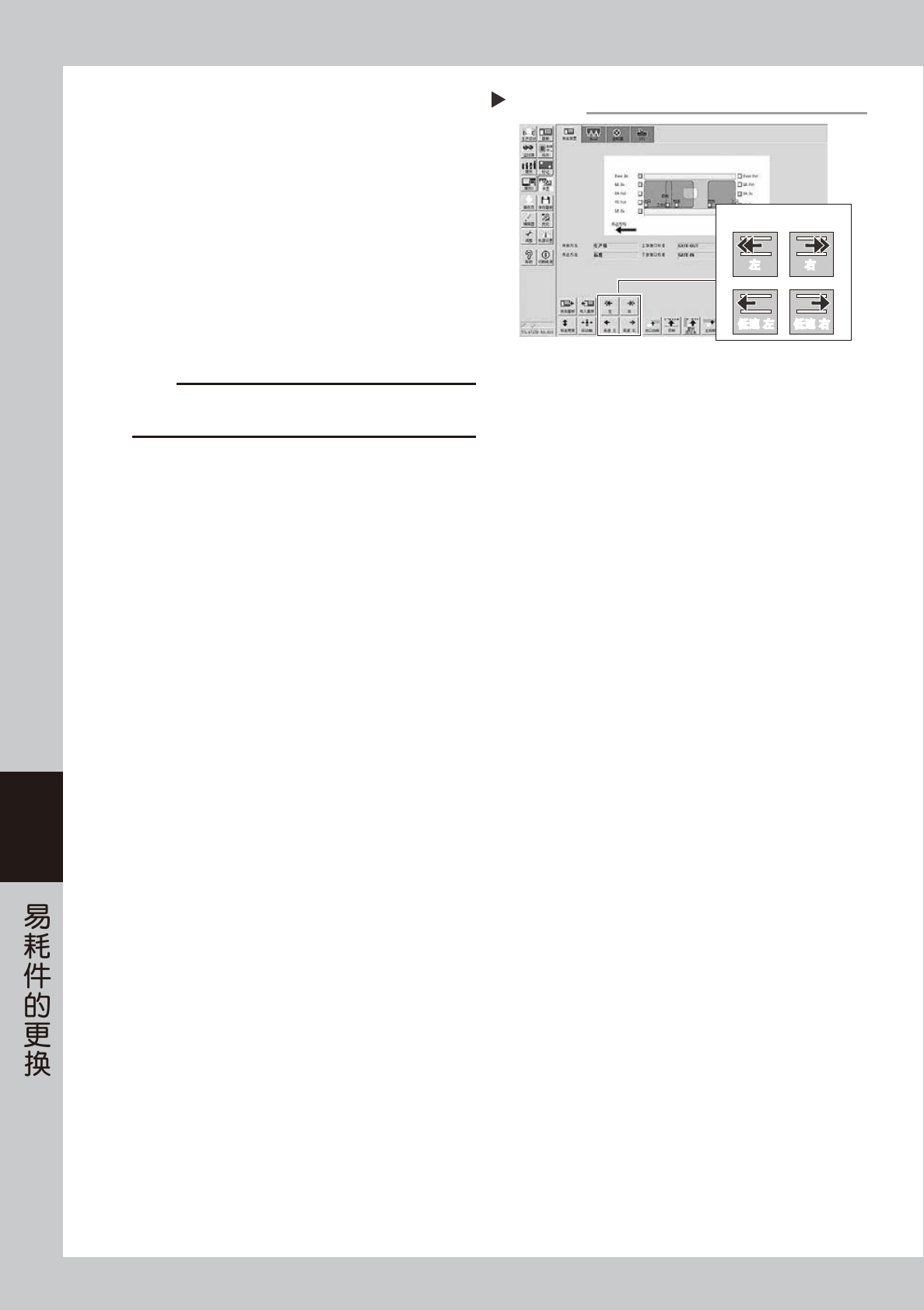

确认传送带的转动状态
Step 14
传送带驱动按钮
左
右
低速 左 低速 右
左 右
低速 左 低速 右
