A-1 A 1. 贴片机规格 1.1 气压调节部 贴片机正面左侧与左下方盖板内，装有向贴片机气动部供给压缩空气的气压调节部。 气源连接部 气压调节部 [供气/排气]开关 压力调节器 (B工作台) 压力调节器 (A工作台) 气压表(A工作台) 气压表(B工作台) 55A01-L4-10 ■ 供给气压 供给气压，是指供给本贴片机的通过压力调节器进行气压设定之前的气源压力。 必须在下列范围内供给。 YS24X ： 0.45MPa ～…
A-1
A
1.贴片机规格

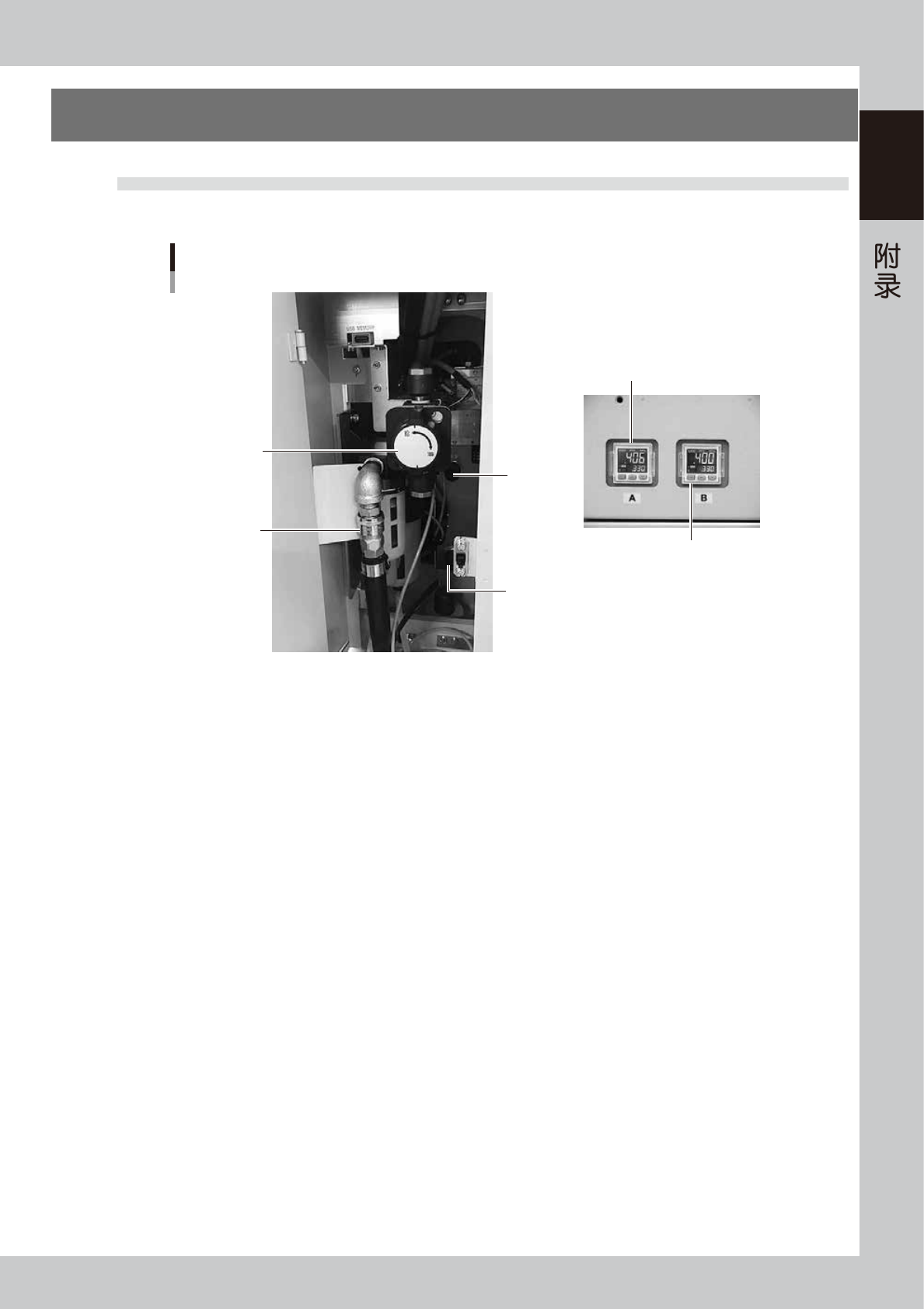

1.1 气压调节部
贴片机正面左侧与左下方盖板内，装有向贴片机气动部供给压缩空气的气压调节部。
气源连接部
气压调节部
[供气/排气]开关
压力调节器
(B工作台)
压力调节器
(A工作台)
气压表(A工作台)
气压表(B工作台)
55A01-L4-10
■ 供给气压
供给气压，是指供给本贴片机的通过压力调节器进行气压设定之前的气源压力。
必须在下列范围内供给。
YS24X ：0.45MPa
～
0.70MPa
■ 气压表
显示设定气压 ( 上行 ) 与下限气压 ( 下行 )。
一般显示为绿色，检出气压下降达到下限气压时会报错并变为红色显示。
■ 设定气压与下限气压
贴片机设定气压 ( 上行 ) ∶ 0.40MPa 〜 0.41MPa
下限气压 ( 下行 ) ∶ 0.33MPa
■ [供气/排气]开关
将本开关向右旋转，可以切断供气。此外还可以排出气路内的余留气体。
■ 气源连接部
请使用装有日东工器快速接头 40SH 的内径在 8mm 以上的空气软管连接，并使用通过空气干燥器和空气过滤器净化过的压缩
空气。
A-2
A

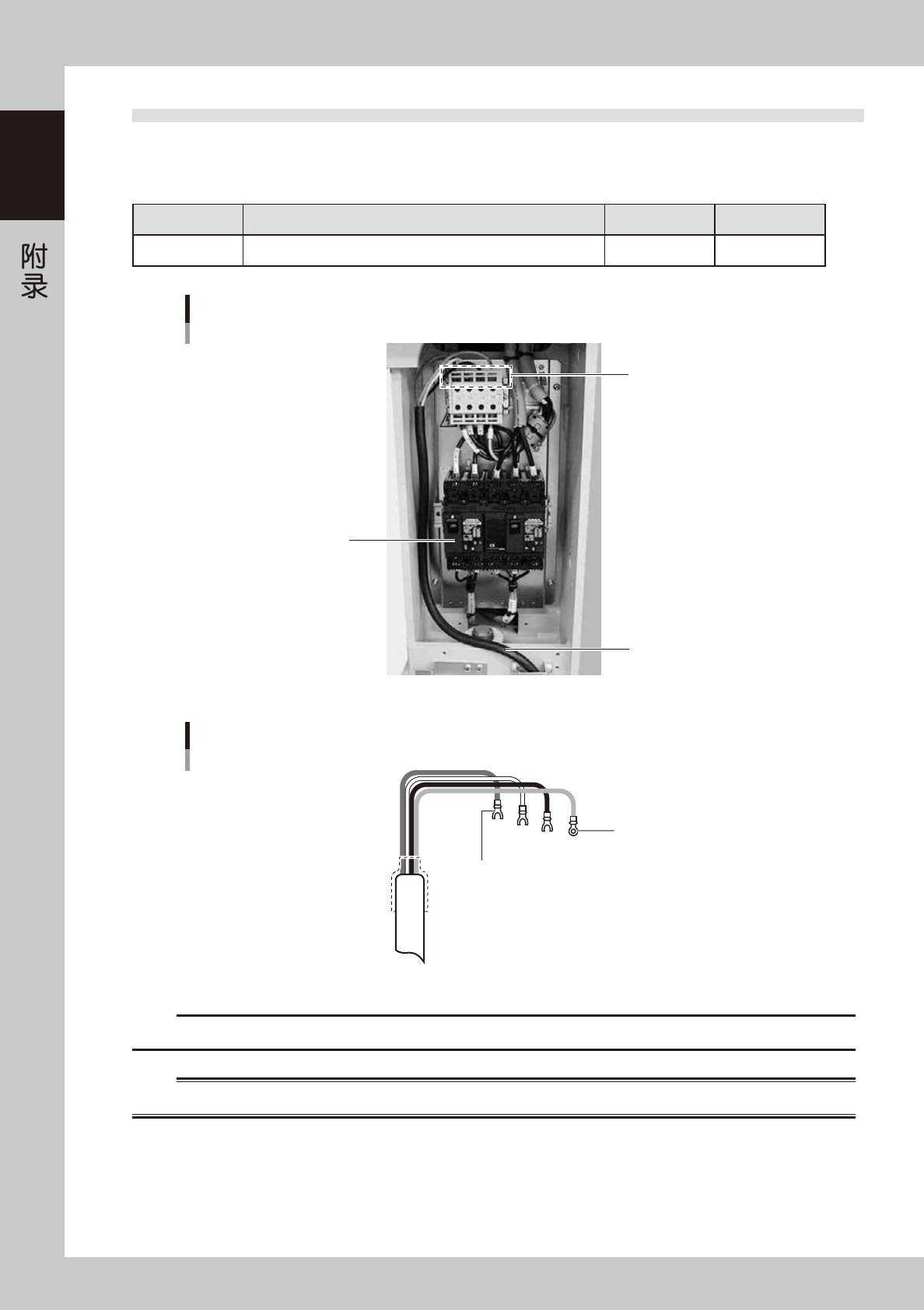

1.2 电源连接部
电源连接部在贴片机正面右下侧面板内。如下图所示，将电源线的电源输入端子 L1、L2、L3 和接地端子 (PE) 连
接在电源端子台上。
■ 电源规格
贴片机名 电源 频率 电源功率
YS24X
三相交流
200/208/220/240/380/400/416V
(
±10%
)
50/60Hz 7.7kVA
电源输入端子(L1、L2、L3)、
接地端子(PE)
主电源断路器
电源输入端子
电源线
55A02-L4-00
圆形压接端子
Y形压接端子
电源线加工例
L1
L2
L3
PE
L=100mm
55A03-L4-00
c
注意
必须使用导体横截面积为 5.5mm
2
以上的电源线。
w
警告
为防止触电事故的发生，连接电源线时请务必确认总电源已经切断之后再进行。此外，还必须给贴片机接地。
