A-3
A
1.3 机器间输入 / 输出用接口
传递下游机和上游机要求传入传出基板、运行状态等信号，由贴片机背面的 NEXT INTERFACE 和 PREVIOUS
INTERFACE 接口完成。NEXT INTERFACE 接口与下游机连接、PREVIOUS INTERFACE 接口与送板机等上游机连接。
以标准形式右→左传送基板的贴片机，背面右下方面板内装备 PREVIOUS INTERFACE 接口，背面左下方面板内装
备 NEXT INTERFACE 接口。
1.3.1 PREVIOUS INTERFACE
只要符合下列 1 〜 3 的条件，便开始传入基板。( 选择 ADVANCED GATE 时 )
1.本机处于可传入基板的状态 (BUSYOUT ∶ ON)
2.从上游机输入了传入基板的信号 (BAIN[N0100421] ∶ ON)
3.从上游机输入了正在自动运行的信号 (URIN[N0100422] ∶ ON)
n
要点
· 基板传入过程中，如果上游机切断了 (OFF 状态 ) 正在自动运行的信号 (UR IN) 时，暂时停止传入基板。
· 判断传入的基板已经通过进口传感器后，切断 BUSY OUT 信号 (OFF 状态 )。
· BUSY OUT 和 BA IN 信号都被切断时 (OFF 状态 )，结束传入基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
7
12
4
8
1
14
11
3
BUSY OUT
(T01000E4)
+24V
+24V
LR OUT
(T01000E7)
UR IN
(N0100422)
BA IN
(N0100421)
输入 正在传入基板的信号
输出 要求传出基板的信号
输出 正在自动运行的信号
输入 正在自动运行的信号
LE OUT
(T01000F3)
输入 基板正在机器间待机的信号
I/O BOARD
PREVIOUS INTERFACE 电路
本机 PREVIOUS INTERFACE
上游机
PREVIOUS INTERFACE
接口
AMP 206043-1
(14针连接器)
55A04-L4-00
■ 基板传送信号的规格 (PREVIOUS INTERFACE)
Pin No.
信号名 地址 输入和输出规格 信号规格
1 BUSY OUT T01000E4
继电器触点输出
输出正在传入基板的信号
2 BUSY OUT T01000E4
继电器触点输出
3 +24V
共模输入范围
(+24V)
输入要求传出基板的信号
4 BA IN N0100421
输入电压
5
空脚
(
有仿真针脚
) (
防止误插入
)
6
〜
8
空脚
9 +24V
共模输入范围
(+24V)
输入正在自动运行的信号
10 UR IN N0100422
输入电压
11 LR OUT T01000E7
继电器触点输出
输出正在自动运行的信号
12 LR OUT T01000E7
继电器触点输出
13 LE OUT T01000F3
无电压输出
输出基板正在机器间待机的信号
14 LE OUT T01000F3
无电压输出
A-4
A

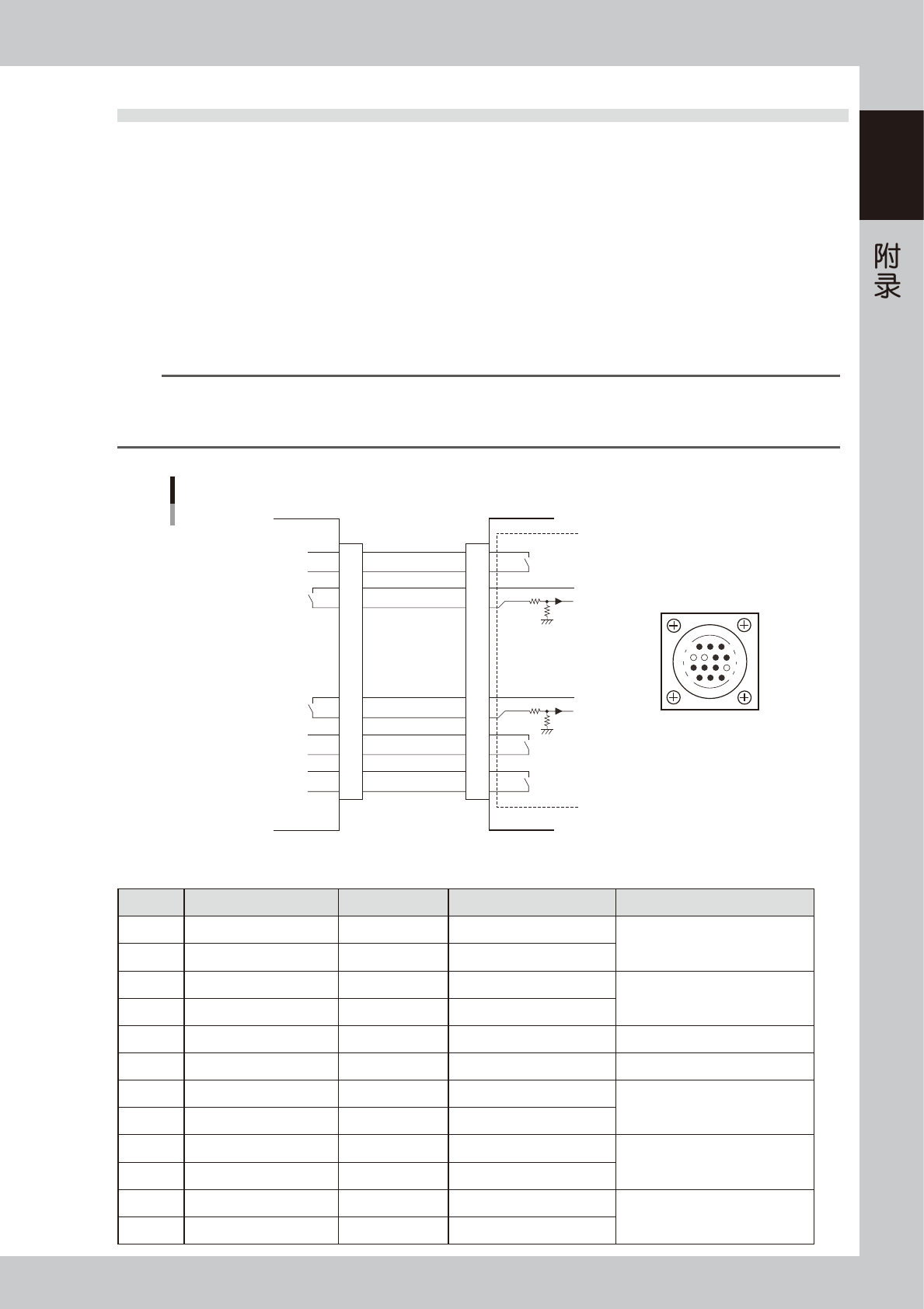

1.3.2 NEXT INTERFACE
只要符合下列 1 〜 3 的条件，便开始传出基板。
1.本机处于可传出基板的状态 (BAOUT ∶ ON)
2.从下游机输入了传入基板的信号 (BUSYIN[N0100420] ∶ ON)
3.从下游机输入了正在自动运行的信号 (LRIN[N0100423] ∶ ON)
n
要点
· 基板传出过程中，下游机切断了 (OFF 状态 ) 正在自动运行的信号 (LR IN) 时，暂时停止传出基板。
· 判断传出的基板已经通过出口传感器后，切断 BA OUT 信号 (OFF 状态 )。
· BUSY IN 和 BA OUT 信号都被切断时 (OFF 状态 )，结束传出基板。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
BUSY IN
(N0100420)
+24V
+24V
UR OUT(T01000E6)
LR IN
(N0100423)
+24V
LE IM
(N0100424)
BA OUT
(T01000E5)
输出 正在传入基板的信号
输入 要求传出基板的信号
输入 正在自动运行的信号
输出 正在自动运行的信号
输出 基板正在机器间待机的信号
I/O BOARD
GND GND
14
11
12
7
4
8
3
1
NEXT INTERFACE 电路
NEXT INTERFACE
接口
本机 NEXT INTERFACE
下游机
AMP 206043-1
(14针连接器)
55A05-L4-00
■ 基板传送信号的规格 (NEXT INTERFACE)
Pin No.
信号名 地址 输入和输出规格 信号规格
1 +24V
共模输入范围
(+24V)
输入正在传入基板的信号
2 BUSY IN N0100420
输入电压
3 BA OUT T01000E5
继电器触点输出
输出要求传出基板的信号
4 BA OUT T01000E5
继电器触点输出
5
空脚
6
空脚
(
有仿真针脚
) (
防止误插入
)
7 GND
8
空脚
9 UR OUT T01000E6
继电器触点输出
输出正在自动运行的信号
10 UR OUT T01000E6
继电器触点输出
11 +24V
共模输入范围
(+24V)
输入正在自动运行的信号
12 LR IN N0100423
输入电压
13 +24V
共模输入范围
(+24V)
输入基板正在机器间待机的信号
14 LE IN N0100424
输入电压
A-5
A
2.关于保修
当您所购买的本公司设备万一发生故障，本公司对出厂设备作出以下保修承诺。
■ 保修范围
装机、验收完成后未满 1 年或设备累计运转时间在 5,000 小时以内 ( 以先达到的为基准 ) 的前提下，如果发生了由制造责任
造成的故障，本公司保证提供无偿修理。
■ 保修期 ：只要符合以下条件中的任何 1 条，保修期即告终止。
1.设备装机、验收后已经 1 年。
2.设备运行时间已经超过 5,000 小时。
■ 保修免除事项 ：下述情况不在保修范围之内。
1.因自然老化和使用损耗发生的机器故障。
例如 ：涂料、电镀等自然褪色，消耗品老化等现象。
2.不影响产品质量和功能的轻微瑕疵。
例如 ：控制器发出的信号音和电机的运转声等。
3.由于使用环境不良造成的故障。
例如 ：气源不纯，机器上堆积了尘屑、油污等。
■ 对下述原因造成的故障，本公司不提供保修。
1.由地震、台风、水灾、雷击等自然灾害，或事故、火灾等人为灾害造成的故障。
2.未经本公司或销售商认可，对设备进行改造而造成的故障。
3.未使用原装配件和指定的润滑油而造成的故障。
4.因维修、点检作业不规范或操作错误造成的故障。
5.非指定的代理商对设备进行保养和维修后造成的故障。
6.由于地基或环境不良，导致安装后机器水平度发生变化而引起的故障。
7.验收结束后，因设备被搬动、改造以及规格被更改而造成的故障。
8.免费更换的故障配件没有在 30 日以内返还本公司指定地点。
■ 关于联网
本设备用的网络连接，必须在本设备和离线计算机 (PC) 构成的封闭式网络环境下进行。用户公司内部及公司外部的网络连接
由用户负责，自行实施。YAMAHA 发动机 ( 株 ) 只对本设备和离线计算机 (PC) 构成的网络连接负责，对除此以外的网络连接，
或对因网络设置和连接而发生的故障一概不负责任。
■ 关于 USB
· YAMAHA 发动机 ( 株 ) 只认可指定的 USB 存储器 ( 随机附带或另行购买 YAMAHA 备件 ) 为保修件。请勿将其它 USB 存储器
用于本公司设备。
因使用本公司指定外的 USB 存储器而发生的故障，本公司一概不负任何责任。
· 请勿在 USB 存储器端口上连接 USB 存储器以外的 USB 设备。键盘专用的 USB 端口上请勿连接带轨迹球的键盘以外的 USB
设备。因为使用对象外的设备而安装设备驱动程序，可能会导致设备无法正常运行。
因连接本公司指定外的设备而发生的故障，本公司一概不负任何责任。
