1-5 1 名称 配件名 配件编号 备注 传送带 (DS) * 传送台 1 W1 轴 BEL T 1 , CONVEYOR KKE-M9127-00X L=1400mm 传送台 2 W2 轴 BEL T , CONVEYOR KKE-M919R-00X L=1093mm 出口 W3 轴 BEL T , CONVEYOR KKE-M917H-00X L=662mm 传送台 1 加长 W1 轴 BEL T , CONVEYOR KK…
1-4
1
■ 易耗件列表 ( 选购件 )
易耗件
选购件

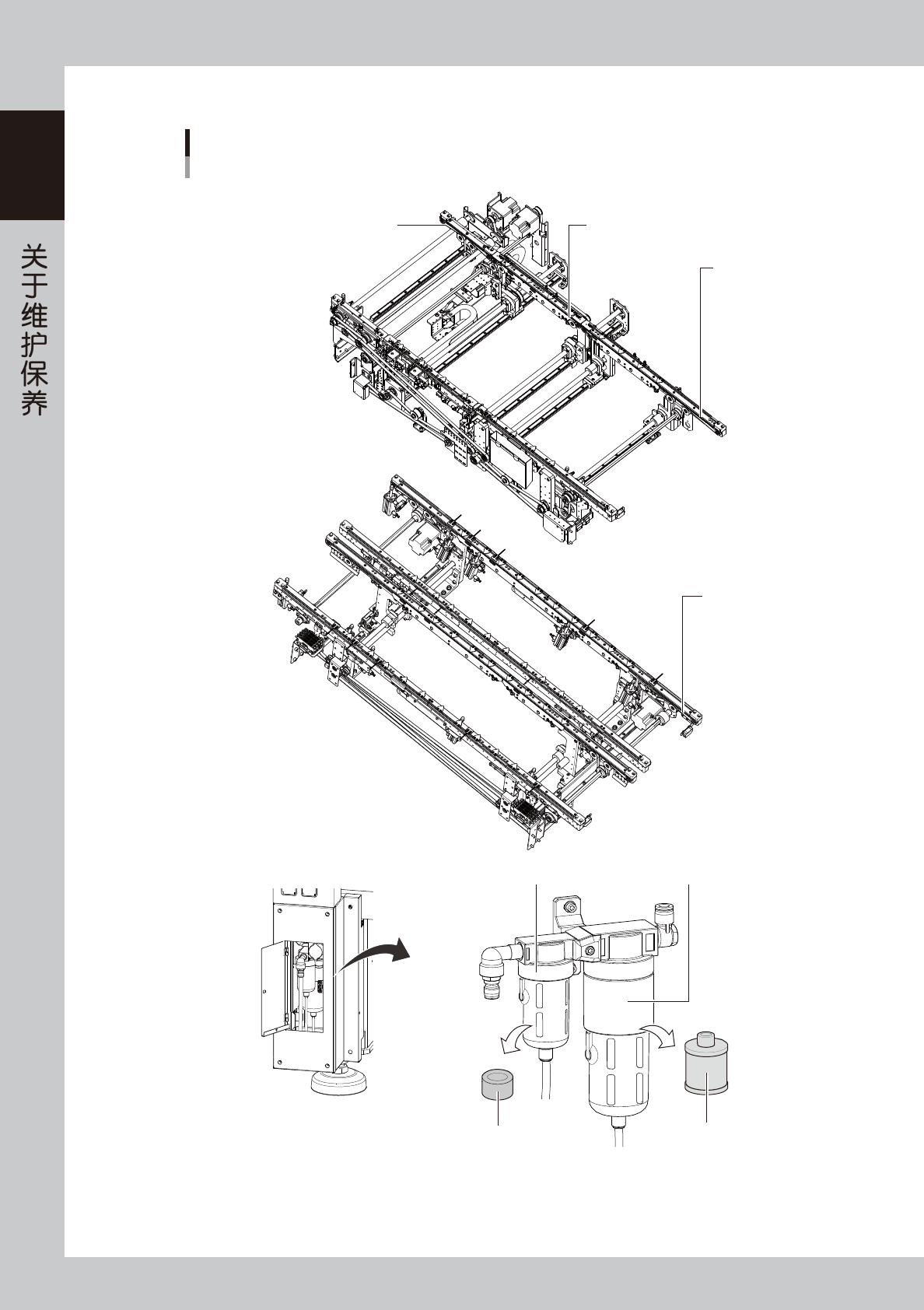

■ 双段传送台机型
■ 以双轨机型为例
(单轨的传送带与双轨通用)
传送带(传送台2用)
传送带(出口用)
传送带
(传送台1用)
传送带
空气滤芯
油雾滤芯
空气过滤器
油雾过滤器
55103-L4-10
1-5
1
名称 配件名 配件编号 备注
传送带
(DS)
*
传送台 1 W1 轴
BELT 1
,
CONVEYOR KKE-M9127-00X L=1400mm
传送台 2 W2 轴
BELT
,
CONVEYOR KKE-M919R-00X L=1093mm
出口 W3 轴
BELT
,
CONVEYOR KKE-M917H-00X L=662mm
传送台 1 加长 W1 轴
BELT
,
CONVEYOR KKE-M9127-50X L=1710mm
出口加长 W3 轴
BELT
,
CONVEYOR KKE-M917H-50X L=932mm
传送带
(DL、SL 通用 )
*
标准
BELT 1
,
CONVEYOR KKT-M9127-00X L=2677mm
加长
BELT 1
,
CONVEYOR KKT-M9127-50X L=3255mm
空气滤芯
FILTER ELEMENT KG7-M8501-40X
空气过滤器用
油雾滤芯
MIST FILTER ELEMENT KV8-M8502-40X
油雾过滤器用
*
DS ：双段传送台机型、DL ：双轨机型、SL ：单轨机型
c
注意
本手册中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就更改的情况。订购时，请务必向销售代理商确认。
1-6
1
2.1.2 吸嘴
■ 易耗件 ( 选购件 )
名称 配件名 配件编号 备注
30X 系列
标准吸嘴
NOZZLE 301A ASSY. KHN-M7710-A4X 0603 〜 1005 规格的元件
NOZZLE 302A ASSY. KHN-M7720-A3X 1608 〜 3216 规格的元件
31X 系列
窄邻接面吸嘴
NOZZLE 311A ASSY. KHY-M7710-A4X 0603 专用
NOZZLE 312A ASSY. KHY-M7720-A3X 1005 〜 1608 规格的元件
NOZZLE 313A ASSY. KHY-M7730-A2X 2012 〜 3225 规格的元件
标准、窄邻接面
通用吸嘴
NOZZLE 310A ASSY. KHY-M77A0-A0X
0402 专用
*Type3010A、 3110A 也相同
NOZZLE 303A/314A AS. KHY-M7740-A0X 4532 〜 7343 规格的元件、SOP
NOZZLE 304A/315A AS. KHY-M7750-A0X QFP、PLCC 等
NOZZLE 306A/317A AS. KHY-M7770-A0X 圆柱型元件
NOZZLE 307A/318A AS. KHY-M7780-A0X 32×32mm 〜 45×45mm
抓手吸嘴
( 选配 )
NOZZLE 30ALB
NOZZLE 30ALD 等
- 请根据元件的形状选购
n
要点
抓手吸嘴贴装特殊形状的元件时使用。需要根据元件的形状选购或定制。
