1-8 1 2.1.3 需更换的配件 ( 故障时 ) 本手册所指需更换的配件是指失去功效 ( 发生故障 ) 会使设备停止运行，但更换之后无需对设备进行调整的配件。 下列配件的更换方法，将在后述的各章节中作详细介绍。 ■ 需更换的配件 需更换的配件 发生故障时 电磁阀 清洁用排气电磁阀 排气口 BIT胶盖 滤芯端盖 传送装置用电磁阀 贴片机底座内左侧 ■ 贴装头部 ■ 贴片机底座部 55104-L4-10 名称 配件名 配件编号 备注 真…

100%1 / 152
1-7
1
名称 配件名 配件编号 备注
与吸嘴相关
其它配件
BODY, NOZZLE 310 KHY-M77A1-00X 310A/3010A/3110A 用
仅限吸嘴前端部
BODY, NOZZLE 311 KHY-M7711-03X 311A 用
BODY, NOZZLE 312 KHY-M7721-02X 312A 用
BODY, NOZZLE 313 KHY-M7731-02X 313A 用
BODY, NOZZLE 301 KHN-M7711-05X 301A 用
BODY, NOZZLE 302 KHN-M7721-04X 302A 用
BODY, NOZZLE 303/314 KHY-M7741-00X 303A/314A 用
BODY, NOZZLE 304/315 KHY-M7751-00X 304A/315A 用
BODY, NOZZLE 306/317 KHY-M7771-00X 306A/317A 用
BODY, NOZZLE 307/318 KHY-M7781-00X 307A/318A 用
SPRING KHN-M7713-00X 303A/314A、306A/317A、313A 用
SPRING KHN-M7713-10X 301A、302A、310A/3010A/3110A、311A、312A 用
PIN KHN-M7714-00X 301、302、303/314A、306/317A、312A、313A 用
CLIP KHN-M7715-00X
301A、302A、303A/314A、306A/317A、310A/3010A/3110A、
311A、312A、313A 用
O-RING 90990-17J081 304/315A 用
防臭氧用
O-RING 90990-17J082 307/318A 用
c
注意
本手册中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就更改的情况。订购时，请务必向销售代理商确认。
1-8
1
2.1.3 需更换的配件 ( 故障时 )
本手册所指需更换的配件是指失去功效 ( 发生故障 ) 会使设备停止运行，但更换之后无需对设备进行调整的配件。
下列配件的更换方法，将在后述的各章节中作详细介绍。

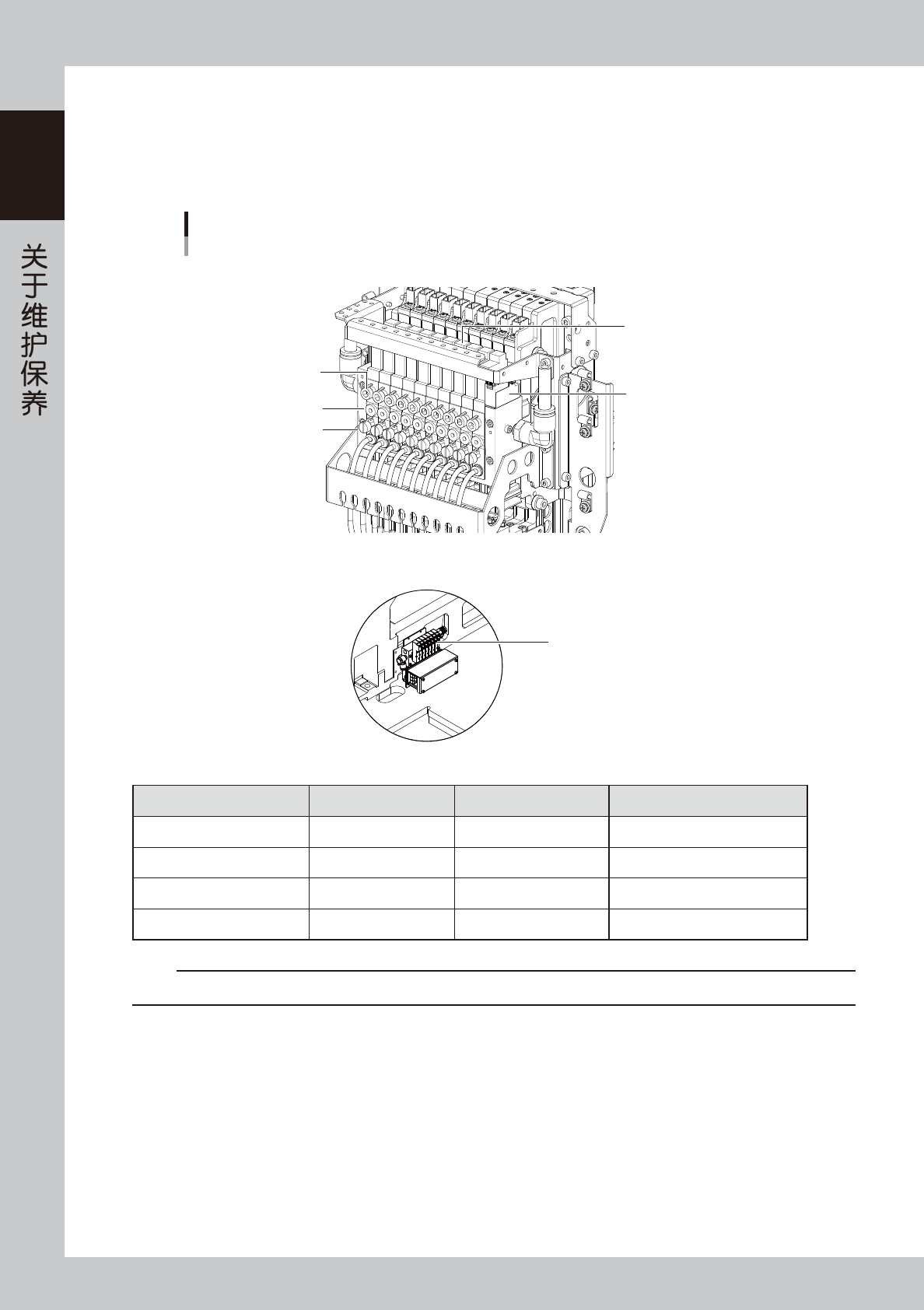

■ 需更换的配件
需更换的配件
发生故障时
电磁阀
清洁用排气电磁阀
排气口
BIT胶盖
滤芯端盖
传送装置用电磁阀
贴片机底座内左侧
■ 贴装头部
■ 贴片机底座部
55104-L4-10
名称 配件名 配件编号 备注
真空发生器用 BIT
BIT KHY-M7154-01X
更换真空发生器的 BIT 用
电磁阀
VALVE KHY-M7153-01X
吸气与排气控制用
清洁排气用电磁阀
VALVE
(
SPARE PARTS
)
KGS-M37P1-00X
清洁排气用
传送装置用电磁阀
VALVE KHW-M8582-40X
控制主挡板等用
c
注意
本手册中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就更改的情况。订购时，请务必向销售代理商确认。
1-9
1
2.2 维护保养工具
2.2.1 清洁工具
■ 清洁工具 ( 随机附件 )
清洁工具
随机附件
清洁吸嘴孔用钢丝 清洁吸嘴前端用胶带
清扫送料器用软刷
55105-L4-10
名称 配件名 配件编号 备注
清洁吸嘴孔用钢丝
NEEDLE ASSY KV8-M8883-A0X
清洁吸嘴前端用胶带
TAPE
,
CLEANER KGT-M8895-00X
双面胶
清扫送料器架用软刷
BRUSH, FEEDER KV7-M8880-20X
软刷用挂钩
HOOK KGA-M13B9-00X
c
注意
本手册中所记载的为发行时的配件 ( 配件编号 )。配件编号有不经预告就更改的情况。订购时，请务必向销售代理商确认。
n
要点
使用清洁吸嘴前端用胶带 ( 双面胶 ) 之前，若先用超声波清洗器 ( 选配 ) 或 IPA 清洗吸嘴，效果会更佳。
