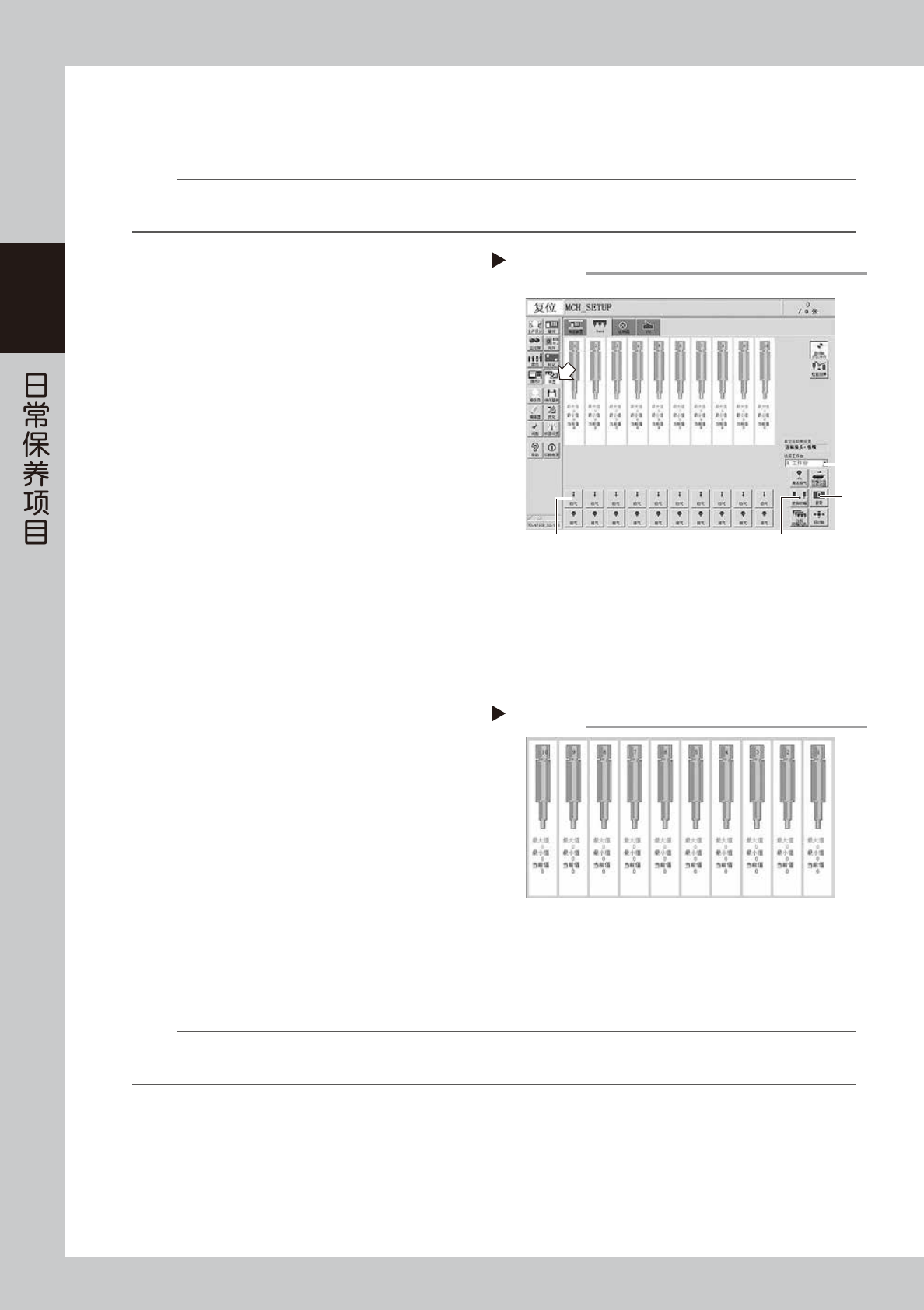

■ 检查吸嘴堵塞的方法 ( 使用 [ 装置 ] -“Head”选项卡画面 )
此处所说的“吸嘴堵塞”是指吸嘴孔被锡膏等粘附，即使没有吸附元件，负压也呈上升状态。这是导致不贴装等
错误现象发生的原因之一。下面，以 Type302A 吸嘴为例介绍检查吸嘴堵塞的方法。
n
要点
吸嘴是否被堵塞，根据“吸嘴释放时的真空级别”判定。吸嘴类型不同，真空级别也不相同。
除下列示例以外的各类型吸嘴的真空级别值，请参阅本章后述“1.1.1 吸嘴释放时的真空级别”。
e
1
安装吸嘴。
‧
无吸嘴交换站时
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 在所有工作台的贴装头上安装 Type302A 吸嘴。
‧
有吸嘴交换站时
1. 选配有吸嘴交换站的贴片机，按 [ 更换吸嘴 ] 按
钮，使所有贴装头都自动换上 Type302A 吸嘴。
2. 在“选择工作台”下拉框中切换工作台，使 AB
工作台的贴装头都自动换上 Type302A 吸嘴。
56202-L4-00
2
使数值复零。
打开 [ 装置 ] -“Head”选项卡画面，按画面右下方
的 [ 复零 ] 按钮，使真空级别值复零。切换工作台，
使所有工作台的数值复零。
3
使负压产生。
在 [ 装置 ] -“Head”选项卡画面，按所有贴装头的
[ 吸气 ] 按钮，打开吸气，数值上升后，过 5 〜 10
秒再次按 [ 吸气 ] 按钮关闭吸气。切换工作台，使
所有工作台的贴装头产生负压。
4
读取数值。
读取“Head”画面上用红字显示的最大值，切换工
作台读取所有最大值。
Type302A 吸嘴时，若读取的数值在 80 〜 120 以
下属正常范围。若数值超过 120 则说明吸嘴孔可能
有脏污，需参照后述第 3 章“1.2 吸嘴的清洁”、“2.1
吸嘴孔的清洁”清洁吸嘴。
56203-L4-00
n
要点
若清洁吸嘴之后又进行了 Step1 〜 4 的操作，仍然没有恢复正常数值的话，可能是花键轴内有脏污。请参照后述第 3 章“4.4 花键
轴的清洁、点检与加油”清洗花键轴内的气路。
使负压产生
Step 1~3
[更换吸嘴]按钮
[复零]按钮[吸气]按钮
“选择工作台”下拉框
确认负压
Step 4
2-5
2
1.1.1 吸嘴释放时的真空级别
下表中的规格值使用的是真空压力值。
受气源与环境的影响，此值会有些许差异。因此，上述规格值仅供参考。
■ 开放状态下的规格值一览表
吸嘴 开放状态下的规格值 备注
Type301A 160 〜 200
标准吸嘴
Type302A 80 〜 120
Type311A 180 〜 210
窄邻接面吸嘴Type312A 140 〜 180
Type313A 60 〜 100
Type303A/Type314A* 50 〜 90
标准、窄邻接面通用吸嘴Type304A/Type315A* 40 〜 80
Type307A/Type318A* 40 〜 80
无吸嘴 40 〜 80
n
要点
有 * 号的吸嘴与其它吸嘴相比吸嘴孔较大，因此若有 * 号的吸嘴超过了上表所示的规格值时，可能贴装头内的气路 ( 花键轴等 ) 有
脏污。
2-6
2
1.2 通过目视检查
目视检查，有 2 种方法。1 种是分别拆下各个贴装头上的吸嘴进行检查的方法，另 1 种是从吸嘴交换站中取出吸
嘴进行检查的方法。
■ 吸嘴检查要点
用放大镜等检查拆下的吸嘴。若吸嘴前端部或吸嘴孔粘附有锡膏或脏污，需清洁吸嘴。
吸嘴前端部
吸嘴孔中粘附有锡膏
吸嘴前端(平面)
粘附有锡膏
吸嘴孔
吸嘴状态的检查要点
◆ 正常状态
NG 吸嘴被堵塞的状态 NG 前端为发亮状态
55200-L4-00
c
注意
如果通过上述检查，发现吸嘴有脏污或堵塞现象时，必须立即清洁吸嘴开口部与前端部。
关于清洁方法，请参阅后述第 3 章“1.2 吸嘴的清洁”、“2.1 吸嘴孔的清洁”。
■ 分别拆下各贴装头上的吸嘴进行检查的方法
1.将贴装头移到便于拆卸的位置之后，用手拆下吸嘴。
2.检查、清洁完吸嘴之后，将吸嘴装回原位。安装时，请勿装错吸嘴的位置并注意吸嘴的朝向。
n
要点
还有更简单的检查方法，不拆卸吸嘴，直接用小镜子等照贴装头上的吸嘴来检查。
■ 从吸嘴交换站中取出吸嘴进行检查的方法
1.按 [ 装置 ]-“Head”画面的 [ 更换吸嘴 ] 按钮，将所有吸嘴放回吸嘴交换站中。
2.按 [ 装置 ]-“Head”画面的 [ 吸嘴交换站开闭器 ] 按钮，打开开闭器，取出吸嘴。
3.检查、清洁吸嘴。
4.将吸嘴放回原位之后，按 [ 吸嘴交换站开闭器 ] 按钮，关闭开闭器。
