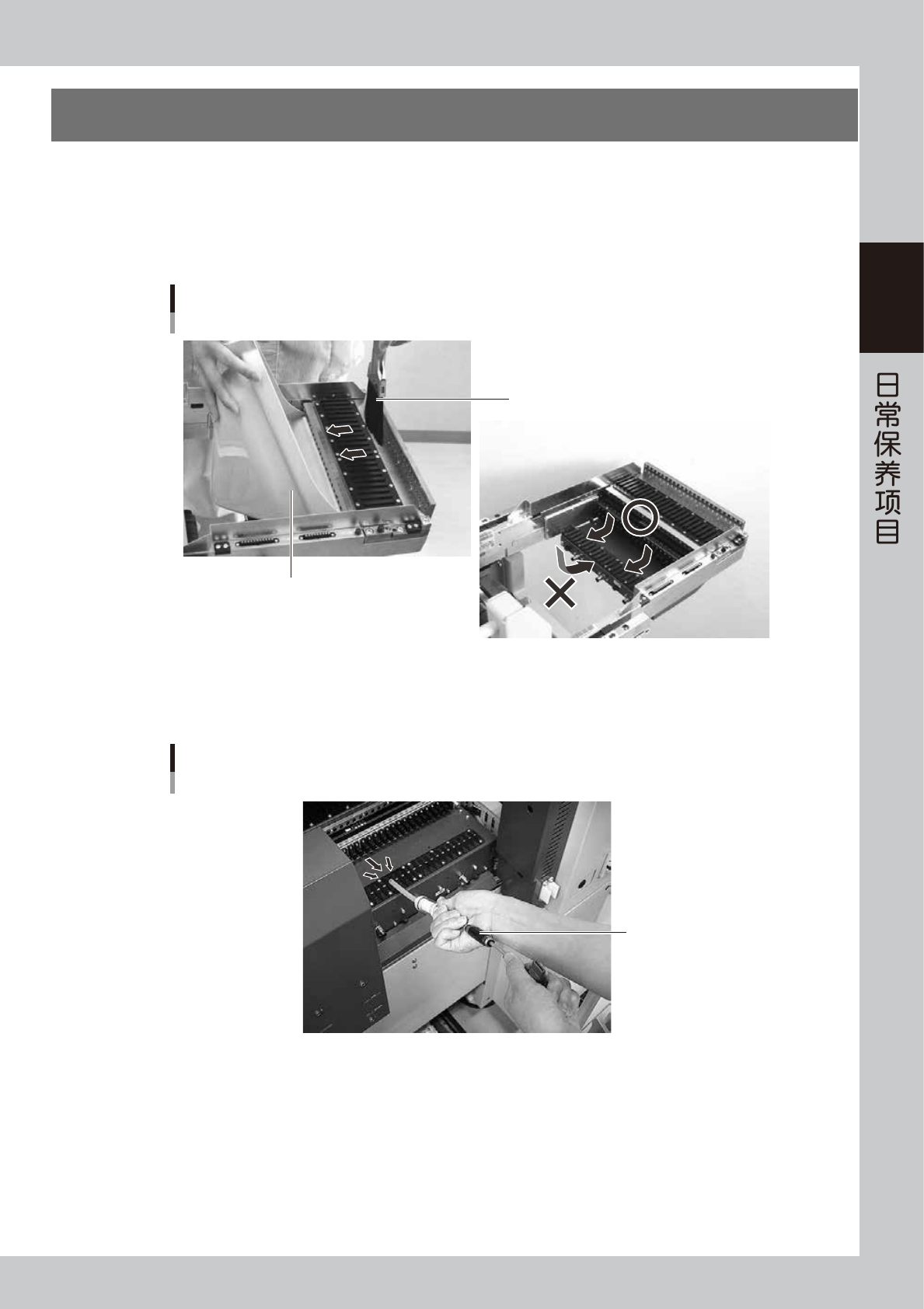

2-7 2 2. 送料器架的清洁 如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的 重要原因。为此，建议对送料器架进行日常点检与清洁。 ■ 使用软刷清洁 使用随机附带的软刷如下图所示清扫送料器架。 清扫用软刷 送料器架的清洁 使用软刷 簸萁 55202-L4-10 ■ 使用吸尘器或吸尘工具 ( 选购件 ) 清洁 使用家用吸尘器，或将选购件吸尘工具 (KHY-M88V0-A0X) …
2-6
2
1.2 通过目视检查
目视检查，有 2 种方法。1 种是分别拆下各个贴装头上的吸嘴进行检查的方法，另 1 种是从吸嘴交换站中取出吸
嘴进行检查的方法。
■ 吸嘴检查要点
用放大镜等检查拆下的吸嘴。若吸嘴前端部或吸嘴孔粘附有锡膏或脏污，需清洁吸嘴。
吸嘴前端部
吸嘴孔中粘附有锡膏
吸嘴前端(平面)
粘附有锡膏
吸嘴孔
吸嘴状态的检查要点
◆ 正常状态
NG 吸嘴被堵塞的状态 NG 前端为发亮状态
55200-L4-00
c
注意
如果通过上述检查，发现吸嘴有脏污或堵塞现象时，必须立即清洁吸嘴开口部与前端部。
关于清洁方法，请参阅后述第 3 章“1.2 吸嘴的清洁”、“2.1 吸嘴孔的清洁”。
■ 分别拆下各贴装头上的吸嘴进行检查的方法
1.将贴装头移到便于拆卸的位置之后，用手拆下吸嘴。
2.检查、清洁完吸嘴之后，将吸嘴装回原位。安装时，请勿装错吸嘴的位置并注意吸嘴的朝向。
n
要点
还有更简单的检查方法，不拆卸吸嘴，直接用小镜子等照贴装头上的吸嘴来检查。
■ 从吸嘴交换站中取出吸嘴进行检查的方法
1.按 [ 装置 ]-“Head”画面的 [ 更换吸嘴 ] 按钮，将所有吸嘴放回吸嘴交换站中。
2.按 [ 装置 ]-“Head”画面的 [ 吸嘴交换站开闭器 ] 按钮，打开开闭器，取出吸嘴。
3.检查、清洁吸嘴。
4.将吸嘴放回原位之后，按 [ 吸嘴交换站开闭器 ] 按钮，关闭开闭器。
2-7
2
2.送料器架的清洁
如果芯片、异物掉在送料器架上，安装送料器时，芯片、异物会被夹入送料器。这是导致吸附位置发生偏移的
重要原因。为此，建议对送料器架进行日常点检与清洁。
■ 使用软刷清洁
使用随机附带的软刷如下图所示清扫送料器架。
清扫用软刷
送料器架的清洁
使用软刷
簸萁
55202-L4-10
■ 使用吸尘器或吸尘工具 ( 选购件 ) 清洁
使用家用吸尘器，或将选购件吸尘工具 (KHY-M88V0-A0X) 连接在贴片机正面的气源插口上，吸取细小的尘屑。
吸尘工具
送料器架的清洁
使用吸尘工具
55203-L4-00
