3-1
3
1.每周
下面，主要以点检与清洁为中心介绍每周需进行的项目。
1.1 吸嘴的点检
若吸嘴的回弹动作不良或吸嘴弹簧片不良，会导致发生吸料错误。为此，需定期对各个吸嘴进行点检。
1.1.1 回弹部的点检
用手指按压吸嘴前端，检查回弹状态。按压之后可正常回弹时，说明没有问题。若回弹不顺畅则会引起吸料错误
与识别错误。
c
注意
按压吸嘴前端进行确认时，只需按压 1mm 左右即可，请勿按压过度。

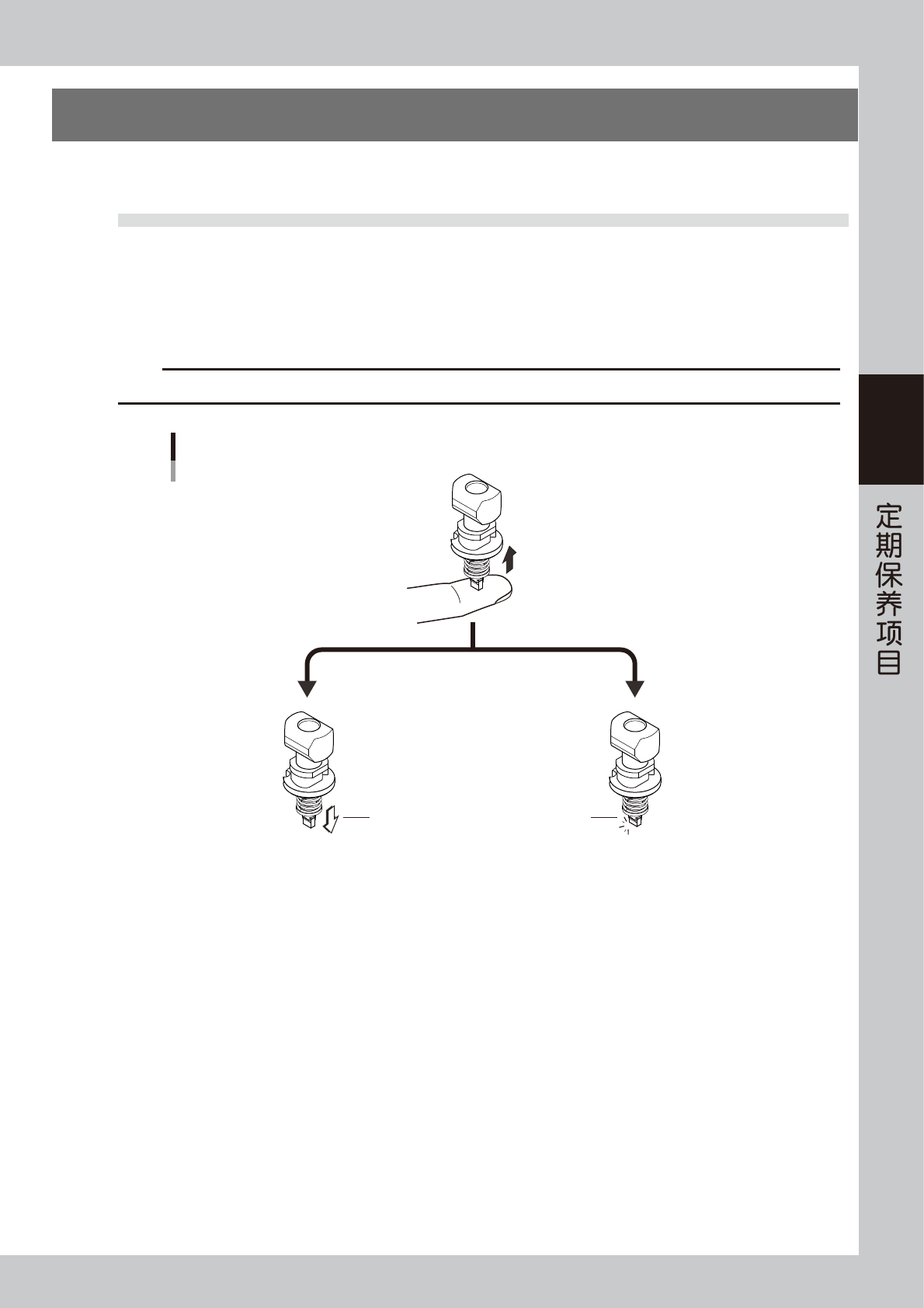

吸嘴的回弹状态
以Type302A吸嘴为例
用手指按吸嘴前端
复原
复原不顺畅
无法复原
OK NG
55300-L4-00
3-2
3
1.1.2 吸嘴弹簧片的点检
吸嘴弹簧片夹持吸嘴的状态需定期进行点检。
若吸嘴弹簧片的弹力不稳定，会给吸料、识别、贴装等所有作业带来不良影响。
■ 吸嘴弹簧片的点检要点
从吸嘴基座上拆卸并安装吸嘴，检查下列项目。
‧
夹持吸嘴的力度是否足够大
‧
吸嘴弹簧片与吸嘴之间无间隙
‧
吸嘴弹簧片无变形
‧
吸嘴弹簧片夹持吸嘴部无磨损
‧
固定螺丝无松动
点检吸嘴弹簧片
无间隙
无变形、磨损
固定螺丝无松动
55304-L2-10
n
要点
若有上述问题，请参照后述第 6 章“2. 吸嘴弹簧片的更换”更换弹簧片。弹簧片，即使只有单侧有问题，更换时也必须成对更换。
n
要点
从贴装头上拆下的吸嘴，点检完之后务必装回原贴装头上。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中原来的位置。
3-3
3
1.2 吸嘴的清洁
下面，介绍 Type30X 系列吸嘴的清洁与加油方法。Type31X 系列吸嘴的清洁、加油方法也与之相同。
1.2.1 吸嘴回弹部的清洁与加油
1
e
拆下吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 从贴装头上拆下吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
清洁回弹部。
在回弹部涂上 IPA ( 异丙醇 ) 或乙醇之后，反复进
行回弹动作数次清洁回弹部。清洁完之后，用喷气
工具将 IPA 或乙醇完全吹干。
3
给回弹部加油。
用精密螺丝刀向回弹部滴入少量的涡轮机油
( 能渗入即可 )。
55301-L4-20
4
确认回弹动作。
反复进行回弹动作数次，使涡轮机油渗入回弹部。
再用无尘纸擦去吸嘴上多余的油。
55302-L4-20
5
去除多余的油。
用喷气工具分别从吸嘴前端方向和安装方向对吸嘴
内部各喷气 5 秒钟左右。此操作需反复进行 3 次左
右，以便彻底去除吸嘴内残留的多余涡轮机油。
n
要点
回弹部只需一层油膜左右的油即可。
6
确认残留油的去除状态。
用一般市面销售的去油纸等，确认吸嘴内残留油的
去除状态。
n
要点
一般，只要进行了 Step5 的操作，应该就能完全去除多余的油，
如果还有油残留，可以再次喷气排除。
55303-L4-20
7
将吸嘴装回或放回原位。
再次确认吸嘴中确实没有残留油之后，将吸嘴装回
原贴装头或放回吸嘴交换站中。
n
要点
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，请务必放回吸嘴交换站
中原来的位置。

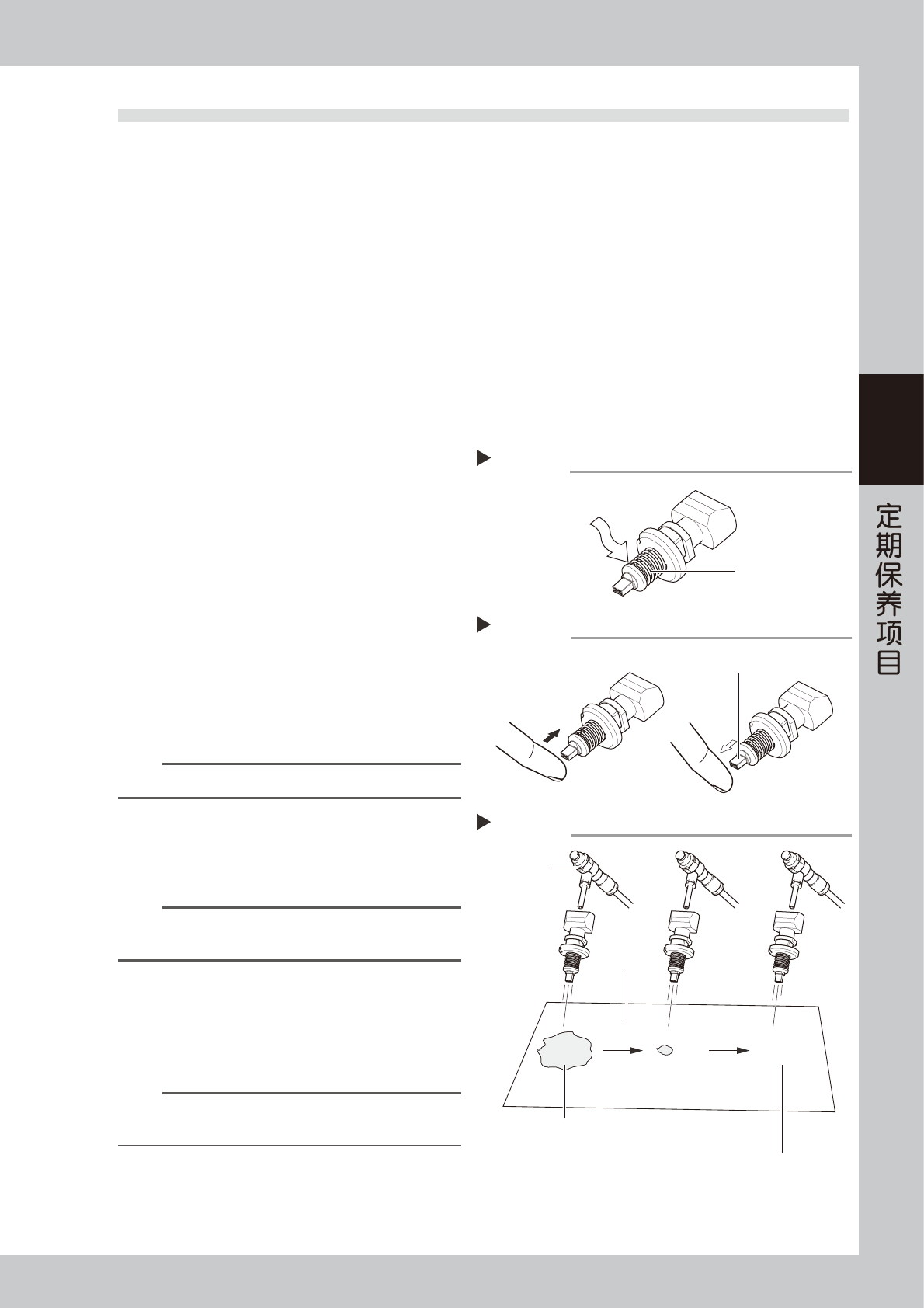

给回弹部加油
Step 3
回弹部
用精密螺丝刀加入
少量涡轮机油
确认回弹动作
Step 4
吸嘴回弹部 (前端)
确认残留油
Step 6
初次用喷气工具喷气5秒左右，
便会有油从吸嘴前端流出。
反复从前端和安装端各喷气约5秒。
直至不再有油流出，便可结束此操作。
去油纸
喷气工具
