3-2
3
1.1.2 吸嘴弹簧片的点检
吸嘴弹簧片夹持吸嘴的状态需定期进行点检。
若吸嘴弹簧片的弹力不稳定，会给吸料、识别、贴装等所有作业带来不良影响。
■ 吸嘴弹簧片的点检要点
从吸嘴基座上拆卸并安装吸嘴，检查下列项目。
‧
夹持吸嘴的力度是否足够大
‧
吸嘴弹簧片与吸嘴之间无间隙
‧
吸嘴弹簧片无变形
‧
吸嘴弹簧片夹持吸嘴部无磨损
‧
固定螺丝无松动
点检吸嘴弹簧片
无间隙
无变形、磨损
固定螺丝无松动
55304-L2-10
n
要点
若有上述问题，请参照后述第 6 章“2. 吸嘴弹簧片的更换”更换弹簧片。弹簧片，即使只有单侧有问题，更换时也必须成对更换。
n
要点
从贴装头上拆下的吸嘴，点检完之后务必装回原贴装头上。
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，则需放回吸嘴交换站中原来的位置。
3-3
3
1.2 吸嘴的清洁
下面，介绍 Type30X 系列吸嘴的清洁与加油方法。Type31X 系列吸嘴的清洁、加油方法也与之相同。
1.2.1 吸嘴回弹部的清洁与加油
1
e
拆下吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 从贴装头上拆下吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
清洁回弹部。
在回弹部涂上 IPA ( 异丙醇 ) 或乙醇之后，反复进
行回弹动作数次清洁回弹部。清洁完之后，用喷气
工具将 IPA 或乙醇完全吹干。
3
给回弹部加油。
用精密螺丝刀向回弹部滴入少量的涡轮机油
( 能渗入即可 )。
55301-L4-20
4
确认回弹动作。
反复进行回弹动作数次，使涡轮机油渗入回弹部。
再用无尘纸擦去吸嘴上多余的油。
55302-L4-20
5
去除多余的油。
用喷气工具分别从吸嘴前端方向和安装方向对吸嘴
内部各喷气 5 秒钟左右。此操作需反复进行 3 次左
右，以便彻底去除吸嘴内残留的多余涡轮机油。
n
要点
回弹部只需一层油膜左右的油即可。
6
确认残留油的去除状态。
用一般市面销售的去油纸等，确认吸嘴内残留油的
去除状态。
n
要点
一般，只要进行了 Step5 的操作，应该就能完全去除多余的油，
如果还有油残留，可以再次喷气排除。
55303-L4-20
7
将吸嘴装回或放回原位。
再次确认吸嘴中确实没有残留油之后，将吸嘴装回
原贴装头或放回吸嘴交换站中。
n
要点
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，请务必放回吸嘴交换站
中原来的位置。
给回弹部加油
Step 3
回弹部
用精密螺丝刀加入
少量涡轮机油
确认回弹动作
Step 4
吸嘴回弹部 (前端)
确认残留油
Step 6
初次用喷气工具喷气5秒左右，
便会有油从吸嘴前端流出。
反复从前端和安装端各喷气约5秒。
直至不再有油流出，便可结束此操作。
去油纸
喷气工具
3-4
3
1.2.2 吸嘴前端的清洁
若吸嘴前端只有少量脏污，可以使用随机附带的“清洁吸嘴前端用胶带”清除。若选购有超声波清洗器 ( 选购件 ) 时，
可以先用超声波清洗器清洗吸嘴之后，再用“清洁吸嘴前端用胶带”清洁，效果会更佳。
下面，介绍使用超声波清洗器与清洁吸嘴前端用胶带清洁回弹吸嘴前端部的方法。
c
注意
清洁吸嘴前端部时，请使用本公司推荐的清洁胶带 (TAPE. CLEANER: LGT-M8895-00X)。
除此以外的胶带，请勿使用。否则，胶带的粘胶黏附在吸嘴上可能会导致贴装不良。
n
要点
关于清洁吸嘴前端用胶带的详细使用方法，请参照随胶带附带的使用说明书。
e
1
拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 从贴装头上拆下吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
清洁回弹部。
若回弹部积有尘屑，使用喷气工具 ( 选购件 ) 等吹
除尘屑。
55362-L4-00
3
用超声波清洗器清洗吸嘴。
1. 将吸嘴放入超声波清洗器内的容器中( 烧杯等 )。
2. 在容器内加入 IPA 直到浸没吸嘴。
3. 在超声波清洗器中加入清水。
4. 开启超声波清洗器清洗 10 分钟左右。
55363-L4-00
c
注意
Type304A 吸嘴、Type307A 吸嘴等带 O 型圈的吸嘴，在使用超
声波清洗器清洗之前，请务必先拆下 O 型圈。
4
对吸嘴进行喷气。
1. 将吸嘴从超声波清洗器中取出。
2. 用喷气工具对整个吸嘴进行喷气吹除 IPA。
尤其对回弹部与吸嘴孔需要重点喷气。

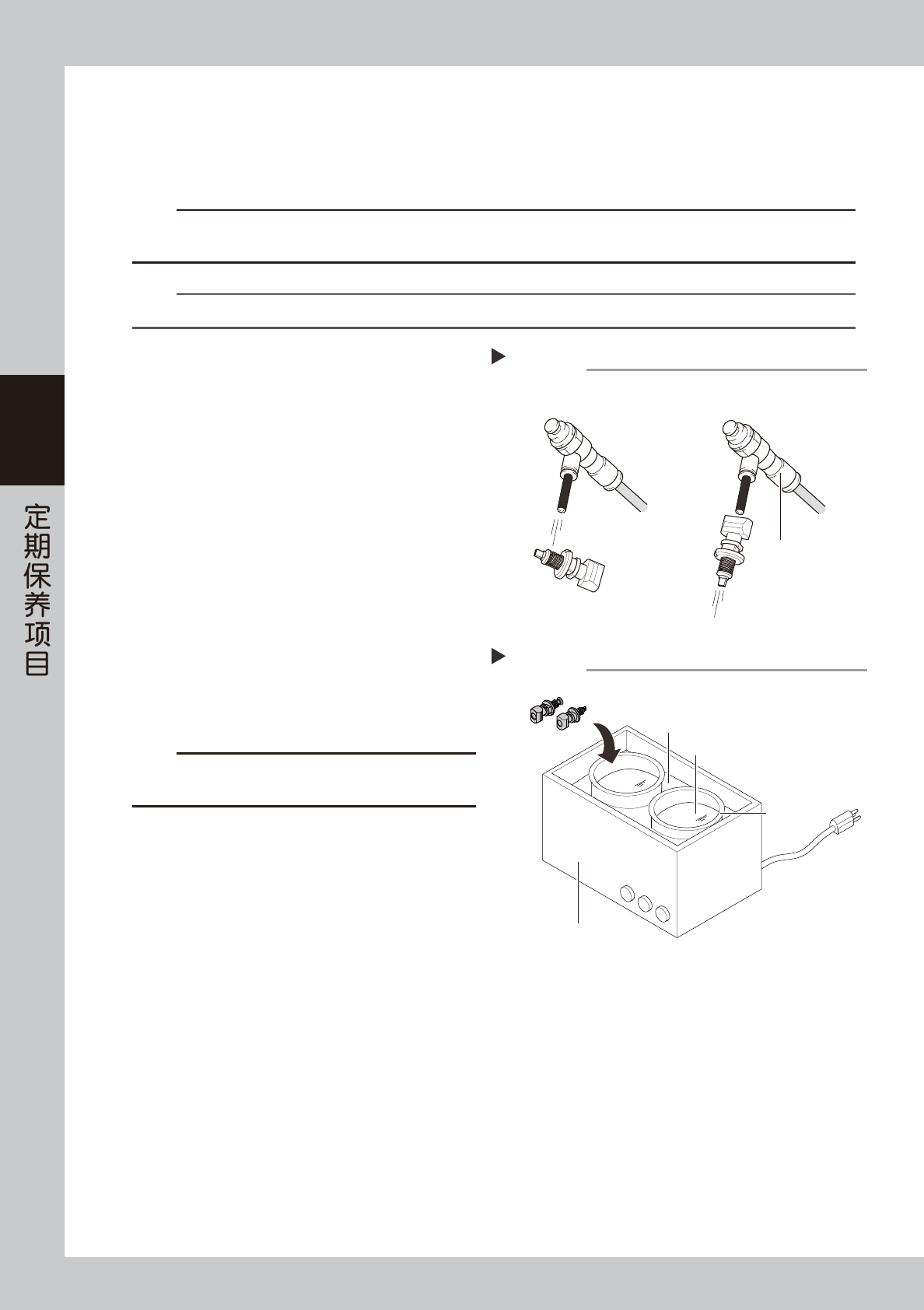

喷气
Step 2, 4
喷气工具
(选购件)
■ 对吸嘴孔喷气
■ 对回弹部喷气
超声波清洗器
Step 3
超声波清洗器
烧杯
加入清水
加入IPA
