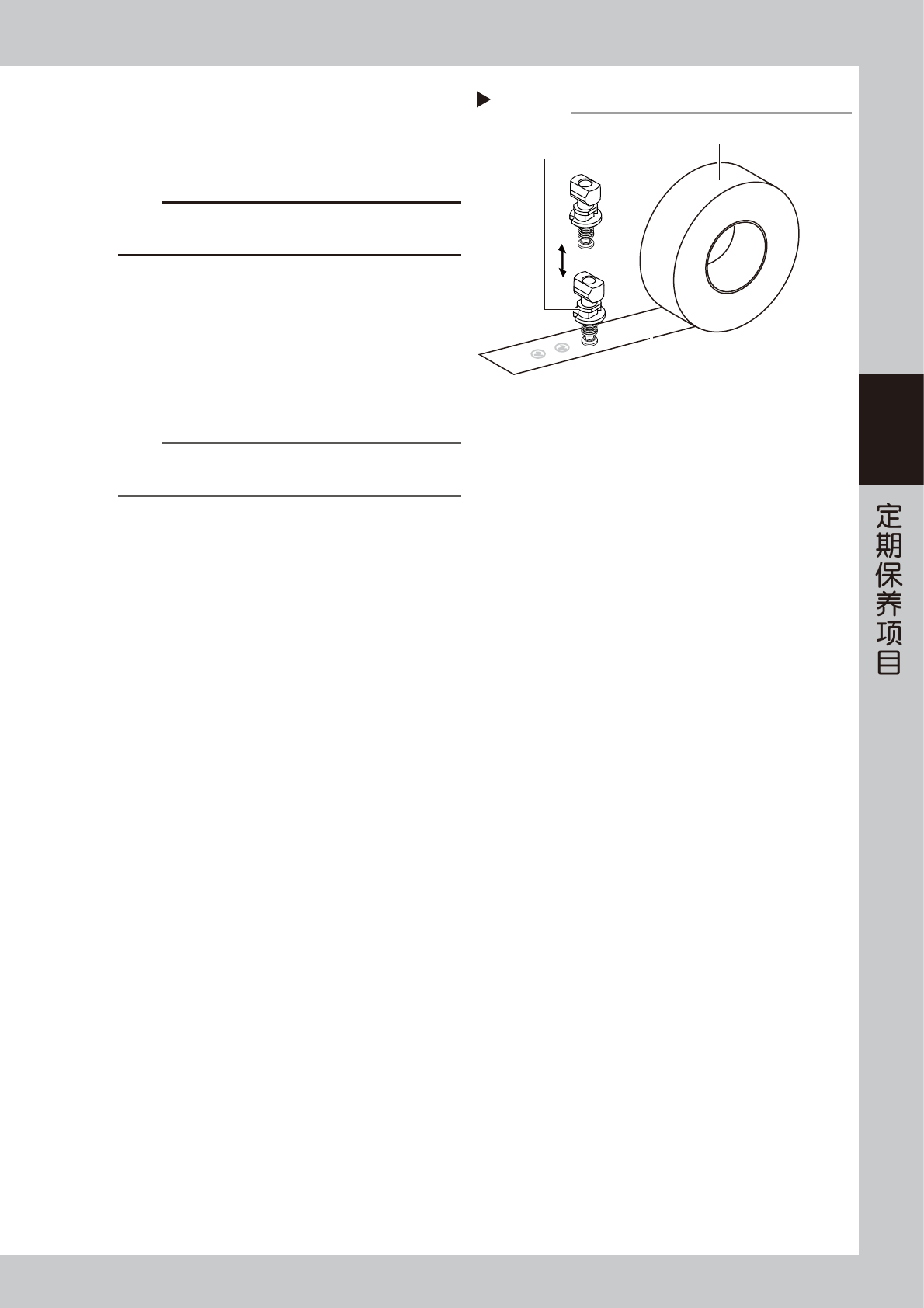

3-5 3 5 清洁吸嘴前端。 将吸嘴前端在“清洁吸嘴前端用胶带”上垂直按压 数次粘除脏污。 55364-L4-00 c 注意 请务必垂直按压吸嘴。若在将吸嘴按压在胶带的状态下转动 或倾斜吸嘴，胶带的粘胶可能会黏附到吸嘴上。 6 给回弹部加油。 参照本章前述 “1.2.1 吸嘴回弹部的清洁与加油” 中的给吸嘴回弹部加油。 7 将吸嘴装回或放回原位。 再次确认吸嘴中确实无多余油之后，将吸嘴装回原 贴装头或放回吸嘴交换站中。 n 要点 从吸…
3-4
3
1.2.2 吸嘴前端的清洁
若吸嘴前端只有少量脏污，可以使用随机附带的“清洁吸嘴前端用胶带”清除。若选购有超声波清洗器 ( 选购件 ) 时，
可以先用超声波清洗器清洗吸嘴之后，再用“清洁吸嘴前端用胶带”清洁，效果会更佳。
下面，介绍使用超声波清洗器与清洁吸嘴前端用胶带清洁回弹吸嘴前端部的方法。
c
注意
清洁吸嘴前端部时，请使用本公司推荐的清洁胶带 (TAPE. CLEANER: LGT-M8895-00X)。
除此以外的胶带，请勿使用。否则，胶带的粘胶黏附在吸嘴上可能会导致贴装不良。
n
要点
关于清洁吸嘴前端用胶带的详细使用方法，请参照随胶带附带的使用说明书。
e
1
拆卸吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 从贴装头上拆下吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
清洁回弹部。
若回弹部积有尘屑，使用喷气工具 ( 选购件 ) 等吹
除尘屑。
55362-L4-00
3
用超声波清洗器清洗吸嘴。
1. 将吸嘴放入超声波清洗器内的容器中( 烧杯等 )。
2. 在容器内加入 IPA 直到浸没吸嘴。
3. 在超声波清洗器中加入清水。
4. 开启超声波清洗器清洗 10 分钟左右。
55363-L4-00
c
注意
Type304A 吸嘴、Type307A 吸嘴等带 O 型圈的吸嘴，在使用超
声波清洗器清洗之前，请务必先拆下 O 型圈。
4
对吸嘴进行喷气。
1. 将吸嘴从超声波清洗器中取出。
2. 用喷气工具对整个吸嘴进行喷气吹除 IPA。
尤其对回弹部与吸嘴孔需要重点喷气。
喷气
Step 2, 4
喷气工具
(选购件)
■ 对吸嘴孔喷气
■ 对回弹部喷气
超声波清洗器
Step 3
超声波清洗器
烧杯
加入清水
加入IPA
3-6
3
1.3 抓手吸嘴 ( 选配 ) 的清洁与加油
贴装连接器等元件时使用抓手吸嘴。对抓手吸嘴也需要定期进行点检与加油。
n
要点
抓手吸嘴用于贴装特殊形状的元件。需要根据元件的形状选购或定制。
1.3.1 抓手吸嘴的点检
■ 抓手吸嘴的状态确认
用手指按压吸嘴的抓手部。若动作顺畅，则说明没有问题。若返回动作不顺畅或有被挂现象，使用该吸嘴吸附元
件可能会发生吸料错误或识别错误。此时，请参照下述“1.3.2 抓手吸嘴的清洁与加油”对抓手吸嘴进行清洁与加油。
此外，还需检查抓手部与作动部没有脏污或被磨损。若抓手部已被磨损时，请更换抓手吸嘴。
点检抓手吸嘴
以Type30ALD吸嘴为例
抓手部未被磨损
无脏污与尘屑
动作顺畅
55365-L4-00
1.3.2 抓手吸嘴的清洁与加油
e
1
拆卸抓手吸嘴。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 从贴装头上拆下抓手吸嘴。
选配有吸嘴交换站时，按 [ 装置 ] -“Head”画
面的 [ 吸嘴交换站开闭器 ] 按钮，打开吸嘴交
换站的开闭器之后，取出抓手吸嘴。
2
清洁吸嘴作动部。
若抓手吸嘴的作动部积有尘屑时，使用喷气工具 ( 选
购件 ) 吹除干净。
55366-L4-00
3
使用超声波清洗器清洗抓手吸嘴。
1. 将吸嘴放入超声波清洗器内的容器中( 烧杯等 )。
2. 在容器内加入 IPA 直到浸没吸嘴。
3. 在超声波清洗器中加入清水。
4. 开启超声波清洗器清洗 10 分钟左右。
55367-L4-00
喷气
Step2
喷气工具(选购件)
超声波清洗器
Step 3
超声波清洗器
烧杯
加入清水
加入IPA
