3-8
3

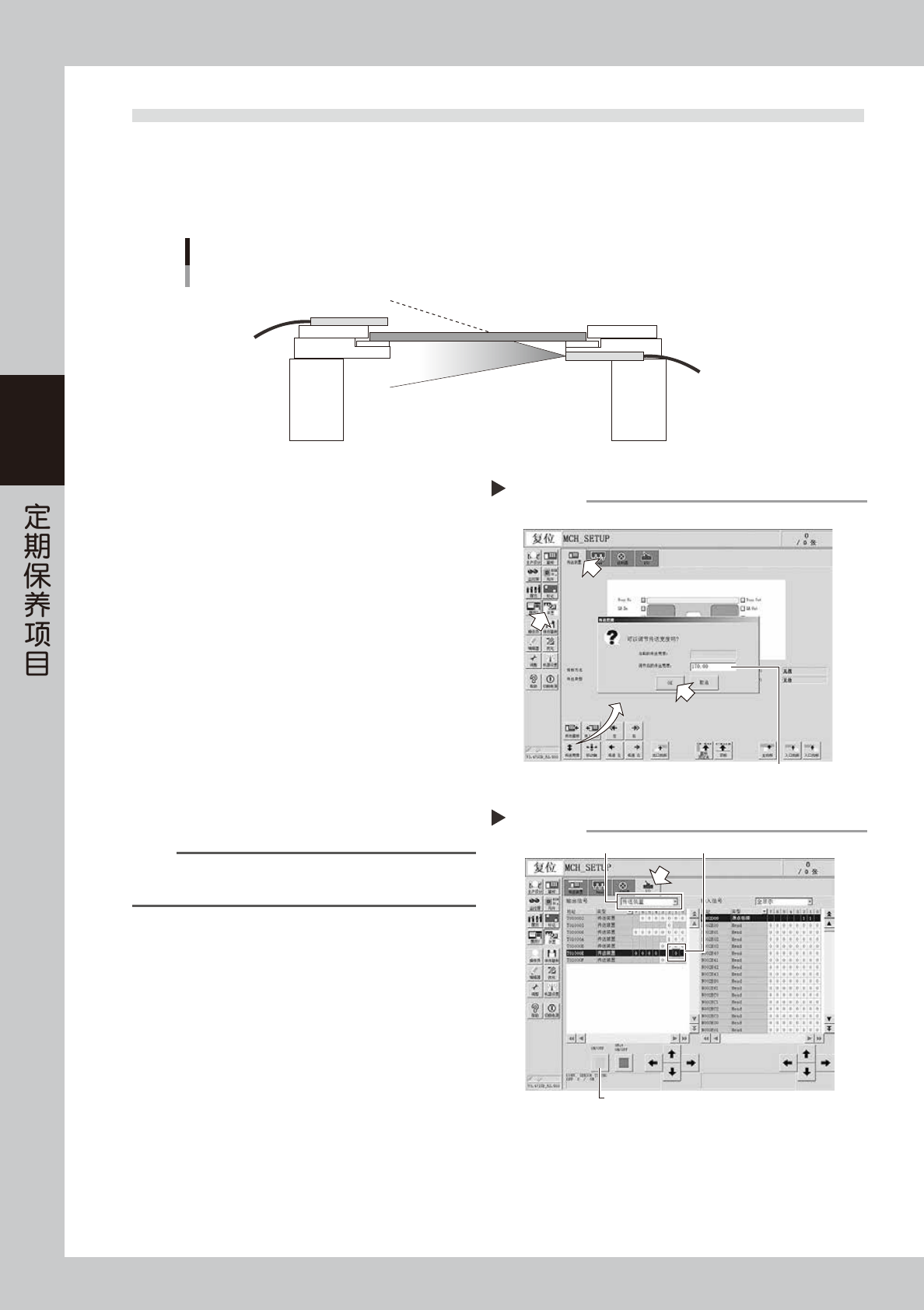

1.4 检查传送部传感器的状态与动作
本机传送部使用的是穿透型光纤传感器。发射光与接受光传感器之间的距离随传送宽度的变化而变化，传感器接
受光的状态也随之变化。本机具有“传感器调整功能”，可以记录调节传送宽度之后的传感器接受光的状态并自动
写入传感器的界限值。
通过定期调节传送宽度，可以检查传送部传感器的感应是否正常，“传感器调节功能”是否正常运行。
检查传送部传感器的状态与动作
发射光
接受光
55305-L4-10
1
打开 [ 装置 ]-“传送装置”画面。
2
按 [ 传送宽度 ] 按钮，调节传送宽度。
显示调节传送宽度的对话框之后，输入任意的传送
宽度，按 [OK] 按钮。传送宽度变为指定的宽度。
3
确认是否报错。
传送宽度变为指定的宽度之后，若没有显示错误警
告，就说明传感器的感应正常。检查作业到此结束。
若显示了错误警告，需继续进入 Step4 调整传感器。
56300-L4 -00
4
调整传感器。
1. 打开 [ 装置 ] -“I/O”画面。
2. 从“输出信号”下拉框中选择“传送装置”。
3. 选择地址 (T01000E,1)“CONV SENSOR
TUNING ( 调节传送装置的传感器 )”。
n
要点
双轨贴片机中，“T01000E,1”为轨道 1 用的传感器 ；
“T01000E,3”为轨道 2 用的传感器。
4. 按 [ON/OFF] 按钮，切换
0(OFF) → 1(ON) → 0(OFF) 进行调节。
56301-L4-00
5
再次确认是否报错。
再次调节传送宽度，确认不再显示错误警告。
6
检查传感器周围。
若仍然显示错误警告，可能传感器周围接受光的状
态不佳或传感器 ( 放大器 ) 故障、光纤断裂。此时，
需先清除传感器部的脏污或尘屑之后，再次按照
Step4 的步骤调整传感器。
调节传送部的传感器
2
3
4
Step 4
检查传送部传感器的感应是否正常
＜以单轨机型画面为例＞
Step 1-2
输入传送宽度
3-9
3

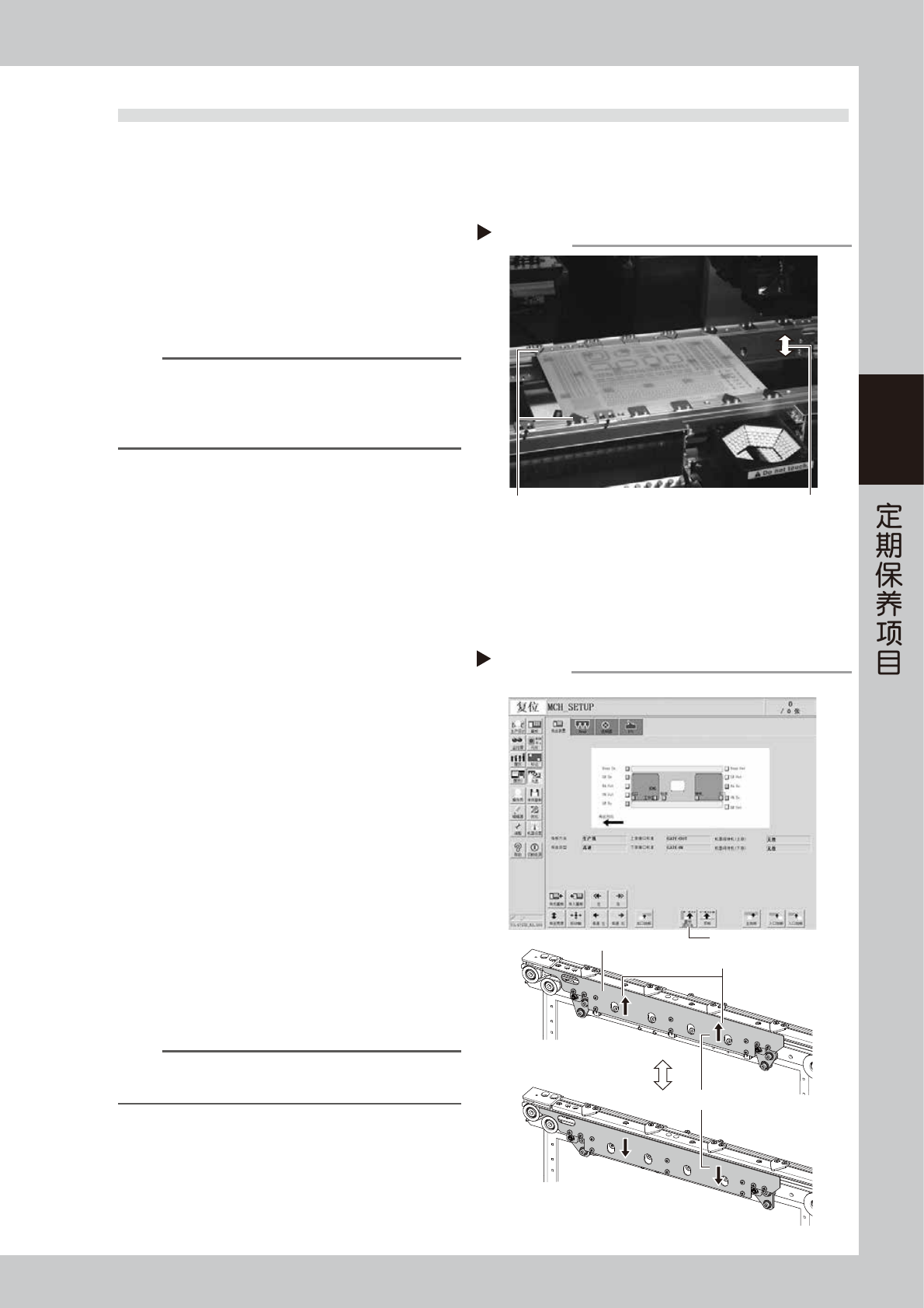

1.5 检查基板固定夹的状态与动作
1.5.1 基板夹固状态的检查
除了切换生产品种时需检查基板的夹固状态之外，即使没有切换生产品种也需要 1 周检查 1 次基板的夹固状态。
1.夹固之后，基板无松动。
2.夹固之后，基板压板与基板之间无间隙。
3.夹固之后，传送轨面与基板面无高低之差。
4.基板固定夹夹固、松开的动作顺畅。
55306-L4-00
n
要点
上述 1 〜 3 的检查结果为不良时，请确认基板压板与顶针的
数量与位置是否适当。若基板压板的固定螺丝有松动，请拧
紧固定。4 的检查结果为不良时，请按照下述“1.5.1 基板夹
固状态的检查”检查基板固定夹的动作。
1.5.2 基板夹固动作的检查
1
e
进行作业前的准备。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
2
使基板固定夹上升。
1. 在传送轨上没有基板的状态下，按 [ 装置 ]
-“传送装置”画面的 [ 基板固定夹 ] 按钮。
2. 目视检查基板固定夹无倾斜，顺利上升。
56302-L4-10
3
使基板固定夹下降。
1. 再次按 [ 基板固定夹 ] 按钮，使基板固定夹下降。
2. 目视检查基板固定夹无倾斜，顺利下降。
4
反复夹固、松开动作。
反复进行上述 Step2、3 的操作，使基板固定夹上升、
下降，确认夹固、松开动作稳定。
n
要点
若基板固定夹的夹固、松开动作不良，请与销售代理商或本
公司联系。
检查夹固状态
与基板压板无间隙。
夹固时，确认无高低之差。
通过夹固、松开进行检查。
检查夹固动作
Step 2-4
＜以单轨机型画面为例＞
[基板固定夹]按钮
基板固定夹
顺利上升、下降
左右无倾斜
3-10
3

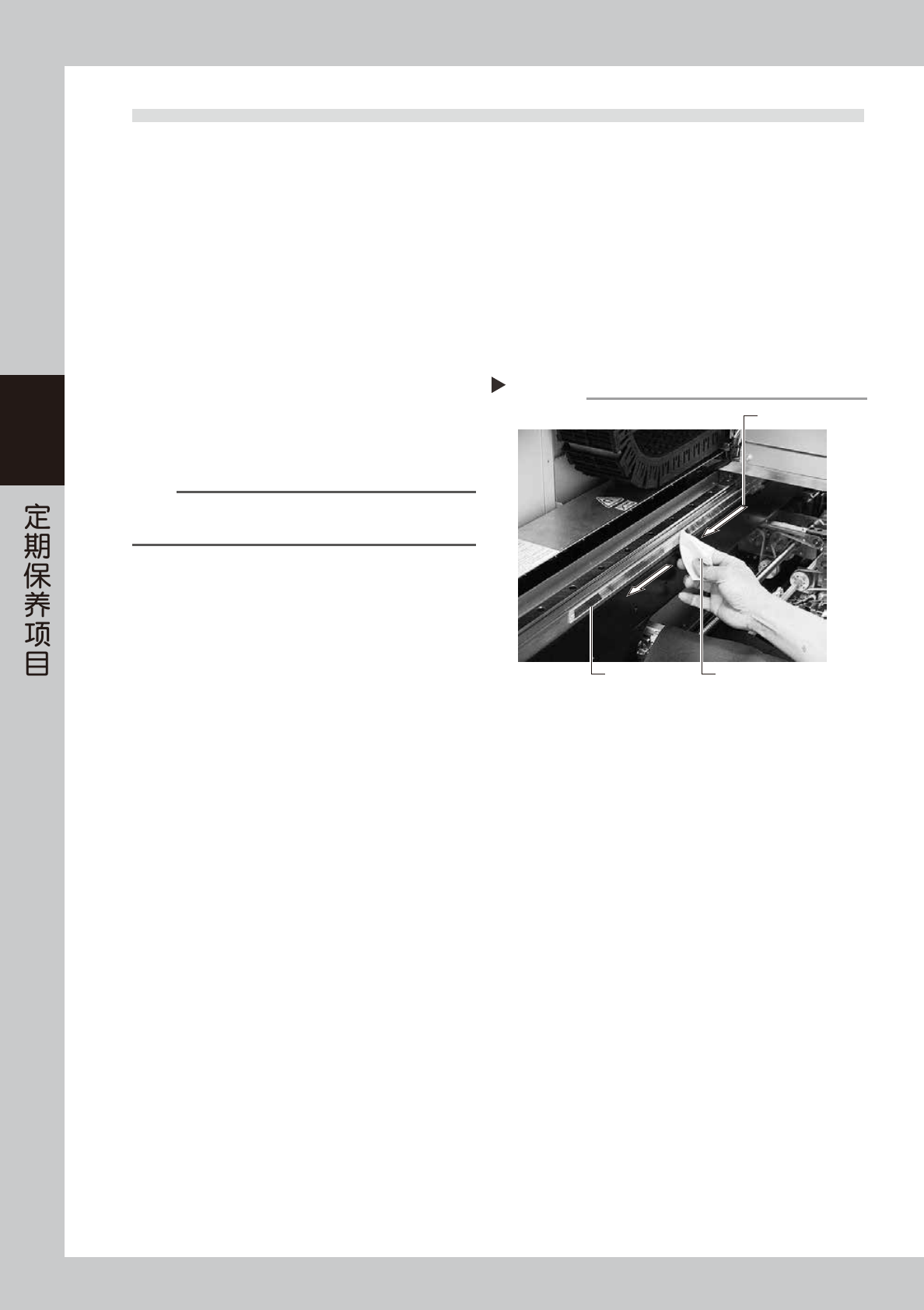

1.6 Y 轴线性标尺部的清洁
若 Y 轴线性标尺部 ( 标尺带 ) 脏污，会导致读错线性标尺刻度。为此，需定期清洁线性标尺部。
■ 需准备的用品
‧
无尘纸 ( 不起尘的擦拭纸 )
‧
异丙醇或无水酒精
1
将贴装头部移到贴片机里侧。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
e
2. 按紧急停机按钮，打开贴片机正面的机盖。
3. 使用一次性换料车的机型，为便于清洁 Y 轴线性标尺，需将料车从贴片机上拆下。
4. 将贴装头部移到贴片机里侧。
2
清洁标尺带。
用浸有异丙醇 ( 或无水酒精 ) 的无尘纸按一定方向
擦拭标尺带。
55307-L4-00
n
要点
若脏污较湿润，可以多次变换无尘纸的擦拭面以约 200mm 的
间隔擦拭。
3
用干无尘纸擦干。
在 Step2 中擦拭的部分还没有完全干之前，用干无
尘纸擦干。
4
后侧也按照相同方法清洁。
打开贴片机背面的机盖，将贴装头部从贴片机里侧
移到前侧之后，按照相同方法擦拭标尺带中还未擦
到的部位。
标尺带的清洁
Step 2
标尺带 无尘纸
按一定方向擦拭
