3-9
3
1.5 检查基板固定夹的状态与动作
1.5.1 基板夹固状态的检查
除了切换生产品种时需检查基板的夹固状态之外，即使没有切换生产品种也需要 1 周检查 1 次基板的夹固状态。
1.夹固之后，基板无松动。
2.夹固之后，基板压板与基板之间无间隙。
3.夹固之后，传送轨面与基板面无高低之差。
4.基板固定夹夹固、松开的动作顺畅。
55306-L4-00
n
要点
上述 1 〜 3 的检查结果为不良时，请确认基板压板与顶针的
数量与位置是否适当。若基板压板的固定螺丝有松动，请拧
紧固定。4 的检查结果为不良时，请按照下述“1.5.1 基板夹
固状态的检查”检查基板固定夹的动作。
1.5.2 基板夹固动作的检查
1
e
进行作业前的准备。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于操作，需将
料车从贴片机上拆下。
2
使基板固定夹上升。
1. 在传送轨上没有基板的状态下，按 [ 装置 ]
-“传送装置”画面的 [ 基板固定夹 ] 按钮。
2. 目视检查基板固定夹无倾斜，顺利上升。
56302-L4-10
3
使基板固定夹下降。
1. 再次按 [ 基板固定夹 ] 按钮，使基板固定夹下降。
2. 目视检查基板固定夹无倾斜，顺利下降。
4
反复夹固、松开动作。
反复进行上述 Step2、3 的操作，使基板固定夹上升、
下降，确认夹固、松开动作稳定。
n
要点
若基板固定夹的夹固、松开动作不良，请与销售代理商或本
公司联系。
检查夹固状态
与基板压板无间隙。
夹固时，确认无高低之差。
通过夹固、松开进行检查。
检查夹固动作
Step 2-4
＜以单轨机型画面为例＞
[基板固定夹]按钮
基板固定夹
顺利上升、下降
左右无倾斜
3-10
3
1.6 Y 轴线性标尺部的清洁
若 Y 轴线性标尺部 ( 标尺带 ) 脏污，会导致读错线性标尺刻度。为此，需定期清洁线性标尺部。
■ 需准备的用品
‧
无尘纸 ( 不起尘的擦拭纸 )
‧
异丙醇或无水酒精
1
将贴装头部移到贴片机里侧。
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
e
2. 按紧急停机按钮，打开贴片机正面的机盖。
3. 使用一次性换料车的机型，为便于清洁 Y 轴线性标尺，需将料车从贴片机上拆下。
4. 将贴装头部移到贴片机里侧。
2
清洁标尺带。
用浸有异丙醇 ( 或无水酒精 ) 的无尘纸按一定方向
擦拭标尺带。
55307-L4-00
n
要点
若脏污较湿润，可以多次变换无尘纸的擦拭面以约 200mm 的
间隔擦拭。
3
用干无尘纸擦干。
在 Step2 中擦拭的部分还没有完全干之前，用干无
尘纸擦干。
4
后侧也按照相同方法清洁。
打开贴片机背面的机盖，将贴装头部从贴片机里侧
移到前侧之后，按照相同方法擦拭标尺带中还未擦
到的部位。
标尺带的清洁
Step 2
标尺带 无尘纸
按一定方向擦拭
3-11
3

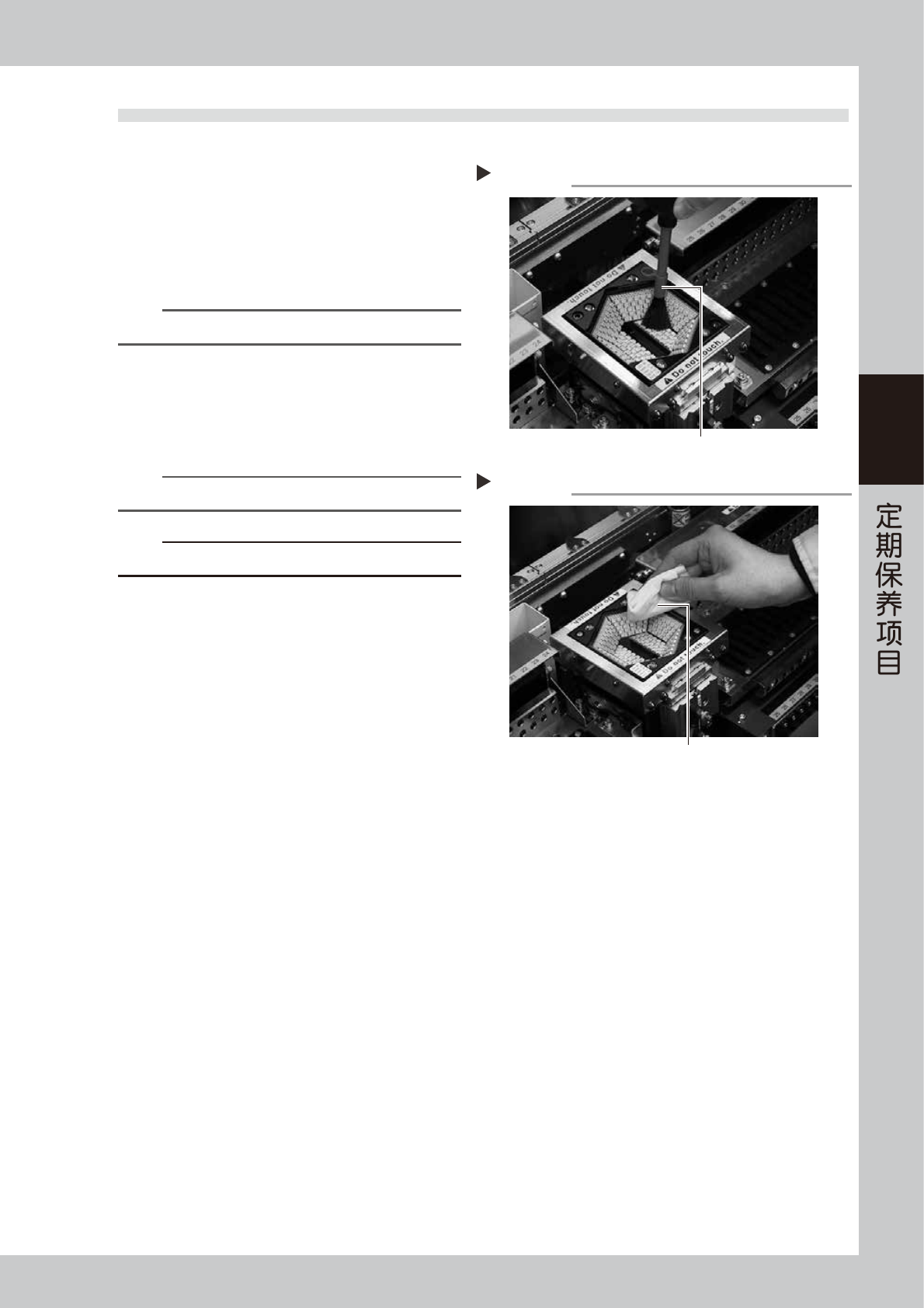

1.7 多视觉相机照明保护玻璃的清洁
多视觉相机的照明保护玻璃，若粘附尘屑等脏污，会导致发生元件识别错误。为此，建议定期进行点检与清洁。
e
1
按紧急停机按钮。
为保障作业安全，务必将贴片机置于紧急停机状态。
2
清扫照明保护玻璃上的尘屑。
用光学仪器专用软刷清扫照明保护玻璃上的尘屑。
55353-L4-00
参考
气吹毛刷为选购件。
2
用无尘纸或擦镜纸擦拭相机保护玻璃。
用浸有镜头清洁剂的无尘纸或擦镜纸擦拭相机保护
玻璃。
55354-L4-00
n
要点
镜头清洁剂、擦镜纸为选购件。
c
注意
请勿使用非镜头清洁剂的溶剂 ( 如 IPA、丙酮等 )。
用气吹毛刷清扫尘屑
Step 1
气吹毛刷
用无尘纸擦拭相机保护玻璃
Step 2
无尘纸
