3-11
3
1.7 多视觉相机照明保护玻璃的清洁
多视觉相机的照明保护玻璃，若粘附尘屑等脏污，会导致发生元件识别错误。为此，建议定期进行点检与清洁。
e
1
按紧急停机按钮。
为保障作业安全，务必将贴片机置于紧急停机状态。
2
清扫照明保护玻璃上的尘屑。
用光学仪器专用软刷清扫照明保护玻璃上的尘屑。
55353-L4-00
参考
气吹毛刷为选购件。
2
用无尘纸或擦镜纸擦拭相机保护玻璃。
用浸有镜头清洁剂的无尘纸或擦镜纸擦拭相机保护
玻璃。
55354-L4-00
n
要点
镜头清洁剂、擦镜纸为选购件。
c
注意
请勿使用非镜头清洁剂的溶剂 ( 如 IPA、丙酮等 )。
用气吹毛刷清扫尘屑
Step 1
气吹毛刷
用无尘纸擦拭相机保护玻璃
Step 2
无尘纸
3-12
3
2.每月
下面，介绍每月需进行的维护保养项目。

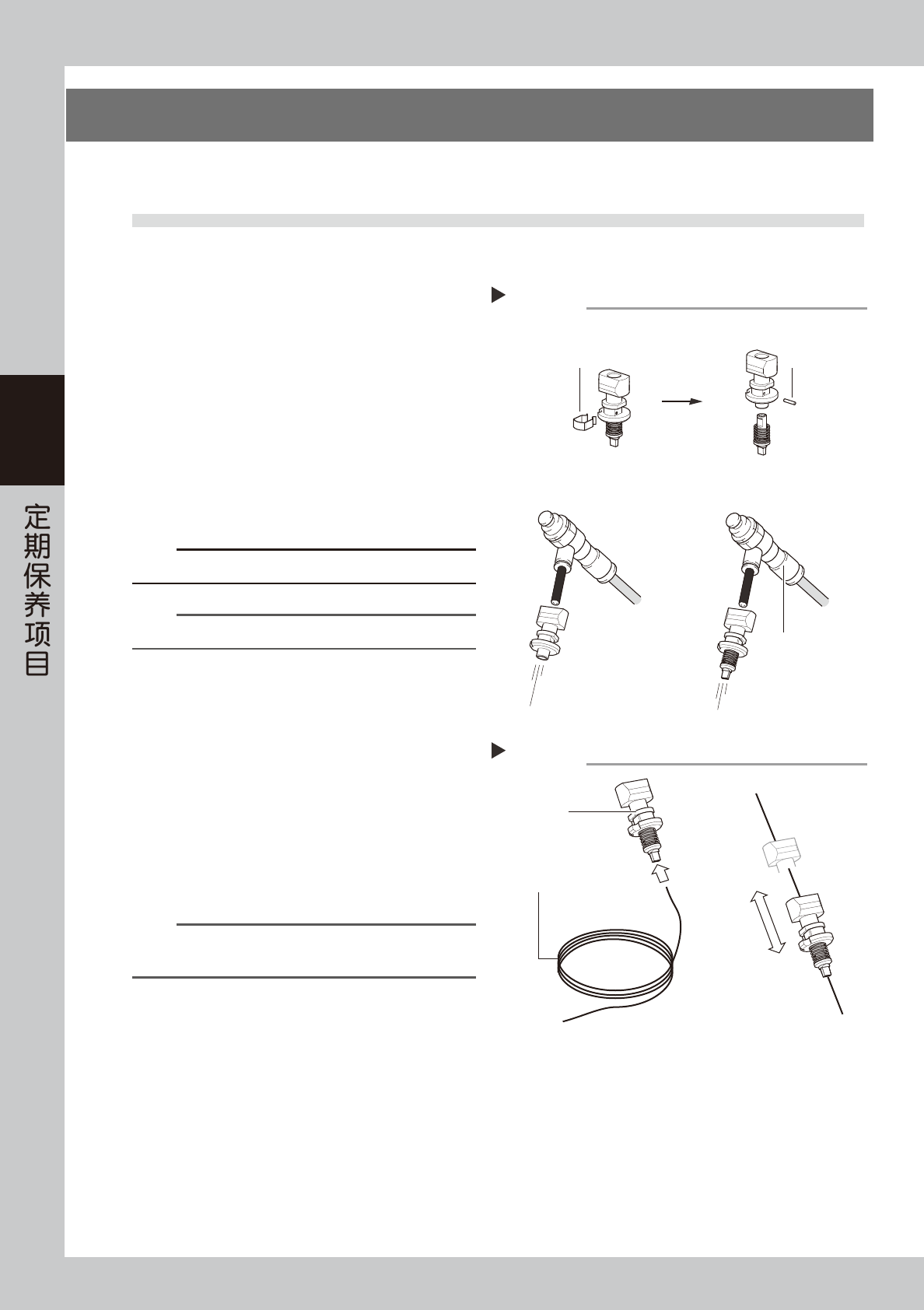

2.1 吸嘴孔的清洁
每月以及在日常点检中检出了吸嘴孔被堵塞时，需要对吸嘴孔进行清洁。
e
1
拆卸吸嘴。
1. 按下紧急停机按钮，打开贴片机的正面机盖。
2. 从贴装头上拆卸吸嘴。
配备吸嘴交换站时，按 [ 装置 ] -“Head”画面
的 [ 吸嘴交换站开闭器 ] 按钮，使吸嘴交换站
的开闭器打开之后，取出吸嘴。
2
进行喷气。
1. 拆下吸嘴前端后，从安装端喷气。
2. 装上吸嘴前端后，再次从安装端喷气。
55308-L4-10
c
注意
拆下吸嘴前端时，注意不要使夹簧变形。
n
要点
脏污比较严重时，请继续进行下述 Step3、4 的步骤。
3
清洁吸嘴孔。
1. 将清洁吸嘴孔用钢丝穿过吸嘴孔。
2. 如右图所示，来回移动吸嘴清洁吸嘴孔。
55309-L4-10
4
进行喷气。
抽出清洁吸嘴孔用钢丝之后，按照 Step2 的方法，
用喷气工具对吸嘴孔进行喷气，吹除内部的尘屑。
5
将吸嘴装回或放回原位。
将吸嘴装回原贴装头或放回吸嘴交换站中。
n
要点
从吸嘴交换站 ( 选配 ) 中取出的吸嘴，请务必放回吸嘴交换站
中原来的位置。
Step 2
喷气
喷气工具
(选购件)
拆卸夹簧
拔出锁定针
空气管(橙色)
与供气部连接
2. 装上前端后喷气
■ 前端部的拆卸
1. 拆下前端后喷气
■ 喷气方法
清洁吸嘴孔
Step 3
吸嘴
清洁吸嘴用钢丝
3-13
3
2.2 各轴的点检
每月需对 X、W、U、PU( 顶板 ) 轴的滚珠丝杆与 X、Y、W、U 轴的导轨进行点检。点检的要点如下。
X 轴有防止润滑油飞溅用的护盖，点检时需拆下护盖之后再进行点检。
参考
拆卸防止润滑油飞溅用护盖的方法，请参照本章后述“3.1 X、Y 轴的清洁与加油”。
参考
各轴的滚珠丝杆、导轨等的位置，请参照本章后述“3.1 X、Y 轴的清洁与加油”、“3.2 PU 轴 ( 顶板轴 ) 的清洁与加油”、“4.6 U 轴
(W2 轴 ) 的清洁与加油 ( 仅限双段传送台 )”、“5.2 W 轴的清洁与加油”以及后述“第 5 章 加油位置一览”。
点检要点
1. 滚珠丝杆和导轨上是否粘附有异物？
确认是否有芯片等粘附在滚珠丝杆和导轨上？
2. 滚珠丝杆和导轨的润滑油使用状态是否适当？
确认润滑油没有发生流出、飞溅现象，也没有变色和凝固。
e
3. 滚珠丝杆是否有异响？
在按下紧急停机按钮的状态下，用手推动 X 轴检查滚珠丝杆是否有异响。
解决方法
1.芯片等被夹入，是磨损滚珠丝杆和导轨的重要原因。如果有芯片或异物粘附，必须连同润滑油一并擦去或用镊子等除去。
2.参阅后述“3.1X、Y 轴的清洁与加油”、“3.2PU 轴 ( 顶板轴 ) 的清洁与加油”、“4.6U 轴 (W2 轴 ) 的清洁与加油 ( 仅限双
段传送台 )”、“5.2W 轴的清洁与加油”的内容添加润滑油。
3.如果进行了上述第 1. 及第 2. 的处理后仍然无法消除异响，请与 YAMAHA 或代理商联系。
w
警告
本机有发生强磁场的部位，维护保养作业中不得不将身体伸入设备内作业时务必注意安全。有关强磁场的注意事项记载在书首的
“安全须知”中，务必仔细阅读。
c
注意
各轴的滚珠丝杆和导轨出现异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
c
注意
为防止零部件遗失或掉入 Y 轴直线导轨部，务必在下方垫上方巾之后再操作。
c
注意
有关润滑油的使用，请参阅前述“安全须知”与第1章“2.2.2 加油工具、润滑油”中有关润滑油的使用注意事项。
