3-14
3
3.2 个月

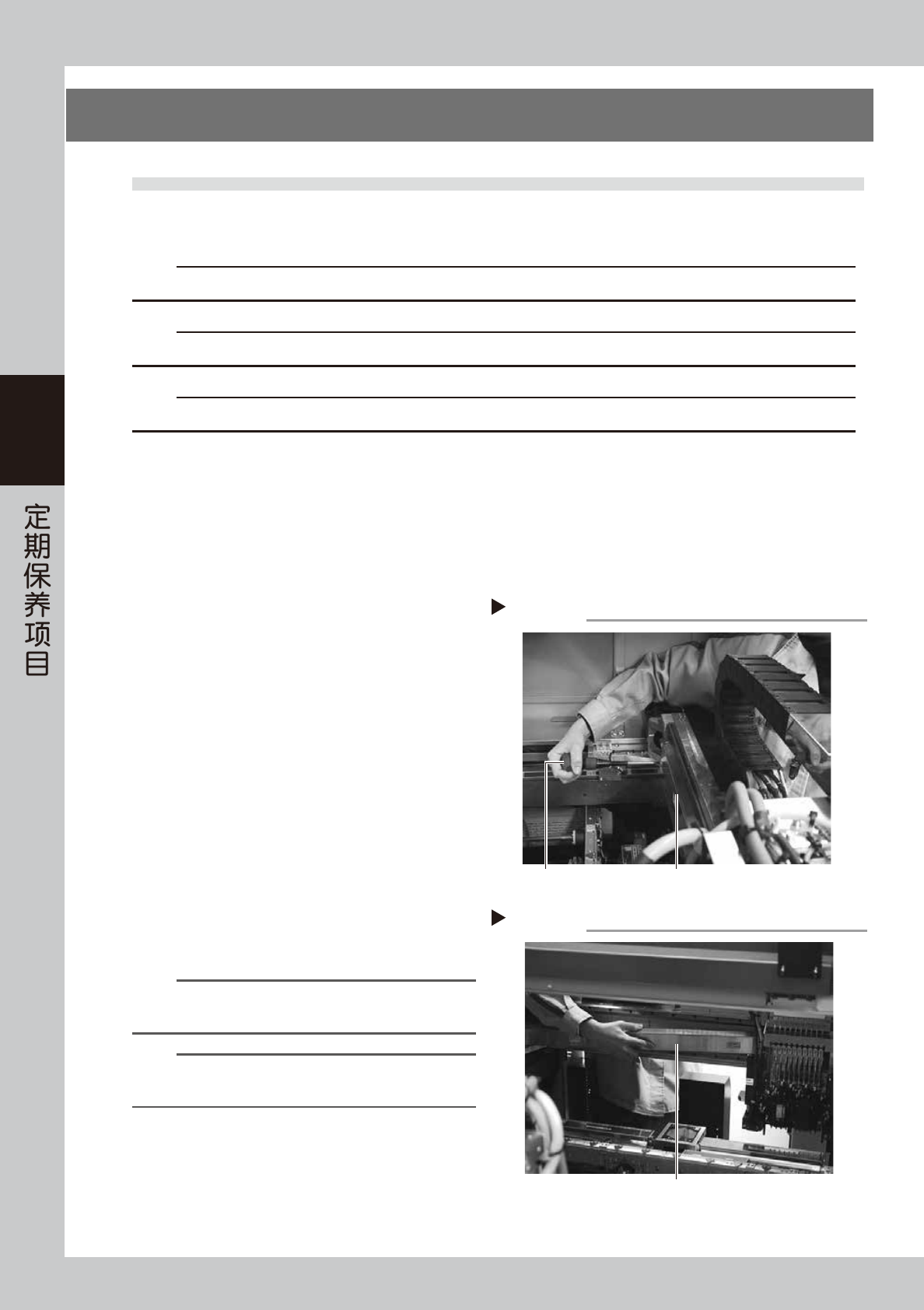

3.1 X、Y 轴的清洁与加油
下面，介绍 X、Y 轴的清洁、加油方法。关于加油位置与加油方式，请参阅后述“第 5 章 加油位置一览”。
加油之前，先准备润滑油枪与指定的润滑油 (NSL)。
c
注意
为防止零部件遗失或掉入 Y 轴线性标尺部，请务必在下方垫上方巾之后再操作。
c
注意
有关润滑油的使用，请参阅前述“安全须知”与第1章“2.2.2 加油工具、润滑油”中有关润滑油的使用注意事项。
c
注意
X、Y 轴的滚珠丝杆和导轨出现异响时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁则不在保修范围内。
3.1.1 X 轴滚珠丝杆的清洁与加油
尤其是选配有 sATSII 的 YS24X 贴片机，建议 A 工作台 ( 正面侧 ) 与 B 工作台 ( 背面侧 ) 的维护保养作业都从贴片
机正面侧进行。下面，按工作台分别介绍清洁与加油方法。
■ A 工作台
下面，介绍从贴片机正面侧对 X 轴滚珠丝杆进行清洁与加油的方法。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全
部取出。
2. 按紧急停机按钮之后，打开贴片机的正机盖。
3. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
4. 将方巾垫在 Y 轴线性标尺部与顶板上。
2
拆卸 X 轴的防止润滑油飞溅用护盖。
1. 将 A 工作台的贴装头移到贴片机的正面最前侧。
2. 再将贴装头移到最右端之后，用十字螺丝刀将
护盖左侧的 2 处固定螺丝各拧松 2 圈左右。
3. 接着再将贴装头移到最左侧，用十字螺丝刀拆
下护盖右侧的 2 处固定螺丝。
55311-L4-00
4. 将护盖向右侧拔出。
55312-L4-00
参考
若因离得太远难以拆卸防止润滑油飞溅用护盖时，可以站在
脚踏板等上面作业。
参考
安装 X 轴的防止润滑油飞溅用护盖时，按与上述相反的步骤
安装。
拆卸X轴防止润滑油飞溅用护盖的固定螺丝
十字螺丝刀 护盖
Step 2-3
拆卸X轴的防止润滑油飞溅用护盖
护盖
Step 2-4
3-15
3
3

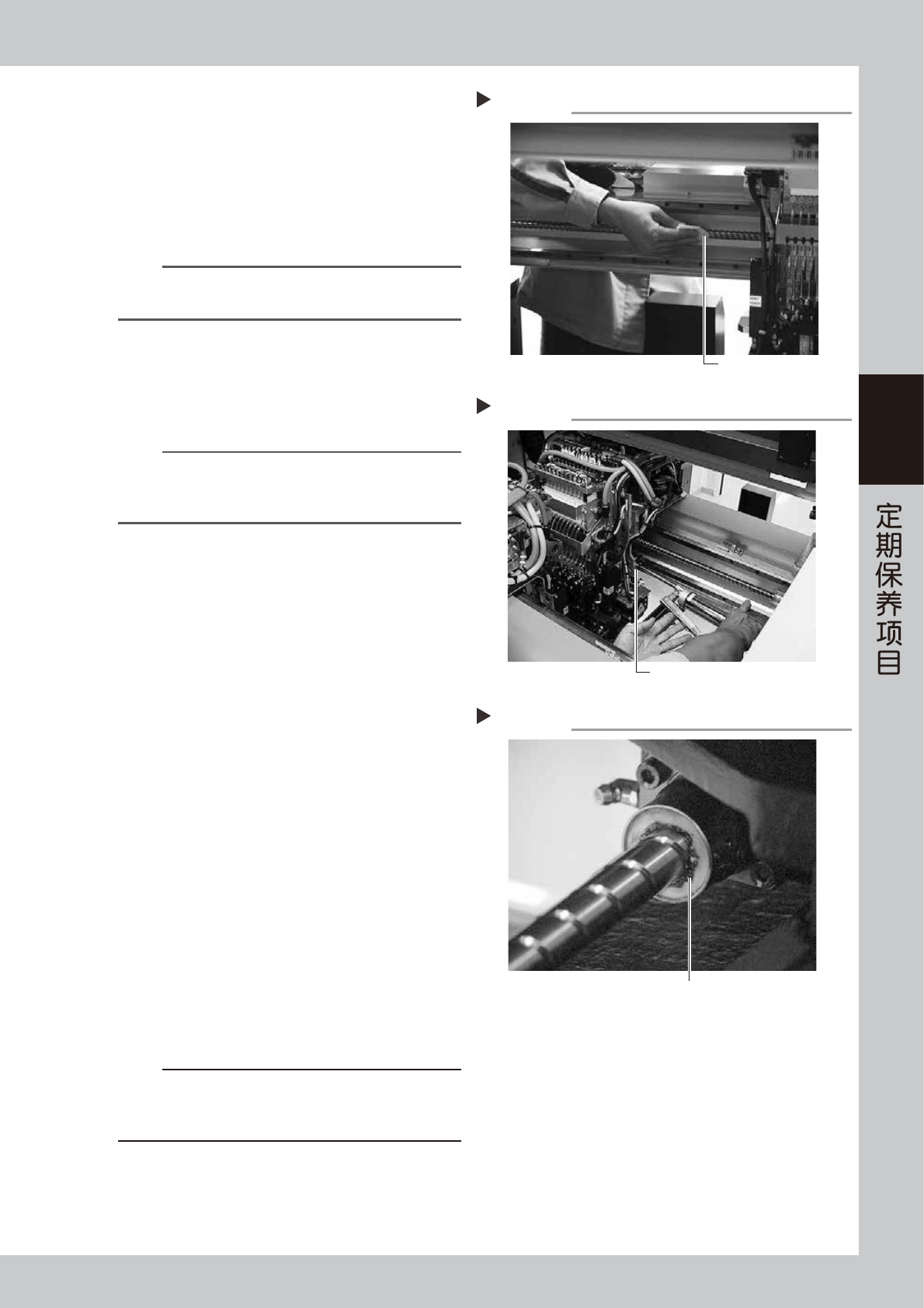

擦拭滚珠丝杆。
1. 用移动把手将贴装头移到一端。
2. 用不起尘的无尘纸等擦去滚珠丝杆的脏污润滑
油与尘屑。
3. 再将贴装头移到另一端之后，擦拭滚珠丝杆的
另一端。
55313-L4-00
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
4
加润滑油。
在润滑油枪上装上标准枪嘴，将指定的润滑油 (NSL)
从润滑油注油嘴 ( 在与 X 轴电机相反的一端 ) 注入。
55314-L4-00
n
要点
反复进行下列操作，直至注入的干净润滑油溢出为止。
‧
注入润滑油
‧
用手适当移动轴
5
擦去多余的润滑油。
1. 用移动把手将贴装头移到一端。
2. 擦去滚珠丝杆与滚珠丝杆端面多余的润滑油。
3. 再将贴装头移到另一端，擦去滚珠丝杆另一端
及其端面多余的润滑油。
55355-L4-00
6
进行暖机运行。
1. 取出垫着的方巾。
2. 按照与拆卸护盖时相反的步骤，将防止润滑油
飞溅用护盖装回原位。
3. 关闭贴片机机盖之后，解除贴片机的紧急停机
状态。使用一次性换料车的机型，需先将料车
固定在贴片机之后，再关闭机盖，解除贴片机
的紧急停机状态。
4. 打开暖机画面，进行约 8 分钟的暖机运行。
7
确认润滑油的状态。
1. 暖机运行结束之后，按紧急停机按钮，打开贴
片机的机盖。
使用一次性换料车的机型，需将料车从贴片机
上拆下。
2. 拆卸防止润滑油飞溅用护盖。
3. 擦去滚珠丝杆以及螺母端面堆积的润滑油。
c
注意
务必反复进行上述 Step6 〜 7 的操作，直至不再有润滑油堆积。
如果不完全去除润滑油就进行生产，可能会导致润滑油飞溅
而影响生产。
8
将护盖装回原位。
按照与拆卸护盖时相反的步骤，安装防止润滑油飞
溅用的护盖。
给X轴滚珠丝杆加油
Step 4
X轴滚珠丝杆部的润滑油注油嘴
擦拭X轴滚珠丝杆
Step 3
无尘纸
擦去多余的润滑油
Step 5
擦去堆积的多余润滑油
3-16
3
■ B 工作台
下面，介绍从贴片机正面侧对 X 轴滚珠丝杆进行清洁与加油的方法。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按紧急停机按钮之后，打开贴片机的正面机盖。
3. 使用一次性换料车的机型，需将料车从贴片机上拆下。
4. 将方巾垫在 Y 轴线性导轨与顶板上。
2
拆卸防止润滑油飞溅用护盖。
1. 将 B 工作台的贴装头移到贴片机的正面最前侧。
2. 再将贴装头移到最右端之后，用十字螺丝刀将
护盖左侧的 2 处固定螺丝各拧松 2 圈左右。
3. 接着再将贴装头移到最左侧，用十字螺丝刀拆
下护盖右侧的 2 处固定螺丝。
3. 将护盖向右侧拔出。
55315-L4-00
参考
若因离得太远难以拆卸防止润滑油飞溅用护盖时，可以站在
脚踏板等上面作业。
参考
安装 X 轴的防止润滑油飞溅用护盖时，按与上述相反的步骤
安装。
3
擦拭滚珠丝杆。
1. 用移动把手将贴装头移到一端。
2. 用不起尘的无尘纸等擦去滚珠丝杆的脏污润滑
油与尘屑。
3. 再将贴装头移到另一端之后，擦拭滚珠丝杆的
另一端。
55316-L4-00
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
4
加润滑油。
在润滑油枪上装上标准枪嘴，将指定的润滑油 (NSL)
从润滑油注油嘴 ( 在与 X 轴电机相反的一端 ) 注入。
55317-L4-00
n
要点
反复进行下列操作，直至注入的干净润滑油溢出为止。
‧
注入润滑油
‧
用手适当移动轴
拆卸X轴的防止润滑油飞溅用护盖
十字螺丝刀
方巾
护盖
Step 2
擦拭X轴滚珠丝杆
Step 3
无尘纸
给X轴滚珠丝杆加油
Step 4
X轴滚珠丝杆部的润滑油注油嘴
