3-16
3
■ B 工作台
下面，介绍从贴片机正面侧对 X 轴滚珠丝杆进行清洁与加油的方法。
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按紧急停机按钮之后，打开贴片机的正面机盖。
3. 使用一次性换料车的机型，需将料车从贴片机上拆下。
4. 将方巾垫在 Y 轴线性导轨与顶板上。
2
拆卸防止润滑油飞溅用护盖。
1. 将 B 工作台的贴装头移到贴片机的正面最前侧。
2. 再将贴装头移到最右端之后，用十字螺丝刀将
护盖左侧的 2 处固定螺丝各拧松 2 圈左右。
3. 接着再将贴装头移到最左侧，用十字螺丝刀拆
下护盖右侧的 2 处固定螺丝。
3. 将护盖向右侧拔出。
55315-L4-00
参考
若因离得太远难以拆卸防止润滑油飞溅用护盖时，可以站在
脚踏板等上面作业。
参考
安装 X 轴的防止润滑油飞溅用护盖时，按与上述相反的步骤
安装。
3
擦拭滚珠丝杆。
1. 用移动把手将贴装头移到一端。
2. 用不起尘的无尘纸等擦去滚珠丝杆的脏污润滑
油与尘屑。
3. 再将贴装头移到另一端之后，擦拭滚珠丝杆的
另一端。
55316-L4-00
n
要点
仔细擦拭包括螺旋槽部在内的滚珠丝杆全杆，并确认没有尘
屑残留。
4
加润滑油。
在润滑油枪上装上标准枪嘴，将指定的润滑油 (NSL)
从润滑油注油嘴 ( 在与 X 轴电机相反的一端 ) 注入。
55317-L4-00
n
要点
反复进行下列操作，直至注入的干净润滑油溢出为止。
‧
注入润滑油
‧
用手适当移动轴

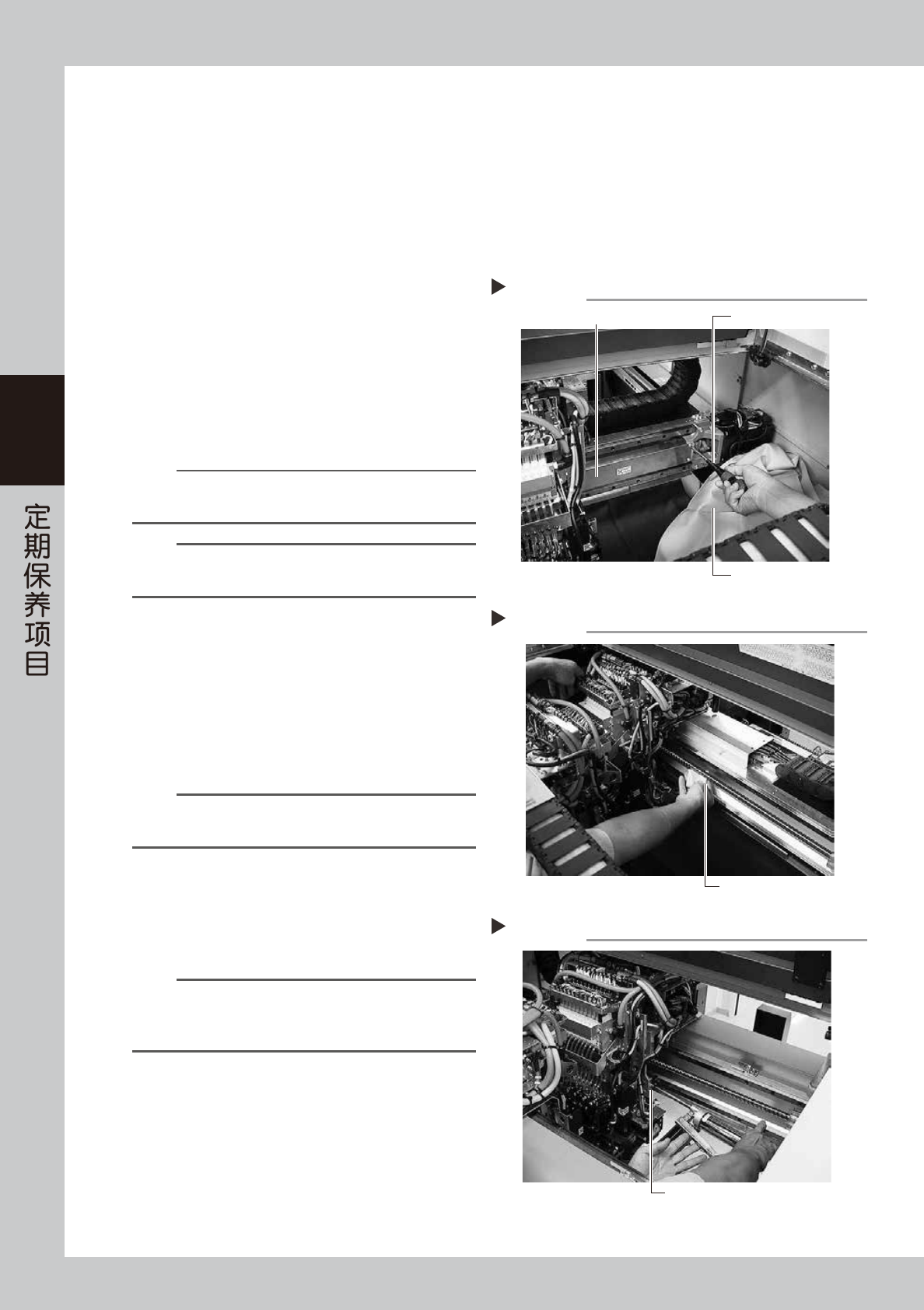

拆卸X轴的防止润滑油飞溅用护盖
十字螺丝刀
方巾
护盖
Step 2
擦拭X轴滚珠丝杆
Step 3
无尘纸
给X轴滚珠丝杆加油
Step 4
X轴滚珠丝杆部的润滑油注油嘴
3-17
3
5
擦去多余的润滑油。
1. 用移动把手将贴装头移到一端。
2. 擦去滚珠丝杆与滚珠丝杆端面多余的润滑油。
3. 再将贴装头移到另一端，擦去滚珠丝杆另一端
及其端面多余的润滑油。
55355-L4-00
6
进行暖机运行。
1. 取出垫着的方巾。
2. 按照与拆卸护盖时相反的步骤，将防止润滑油
飞溅用护盖装回原位。
3. 关闭贴片机机盖之后，解除贴片机的紧急停机
状态。
使用一次性换料车的机型，需先将料车固定在
贴片机之后，再关闭机盖，解除贴片机的紧急
停机状态。
4. 打开暖机画面，进行约 8 分钟的暖机运行。
7
确认润滑油的状态。
e
1. 暖机运行结束之后，按紧急停机按钮，打开贴
片机的机盖。
使用一次性换料车的机型，需将料车从贴片机
上拆下。
2. 拆卸防止润滑油飞溅用护盖。
3. 擦去滚珠丝杆以及螺母端面堆积的润滑油。
c
注意
务必反复进行上述 Step6 〜 7 的操作，直至不再有润滑油堆积。
如果不完全去除润滑油就进行生产，可能会导致润滑油飞溅
而影响生产。
8
将护盖装回原位。
按照与拆卸护盖时相反的步骤，安装防止润滑油飞
溅用的护盖。

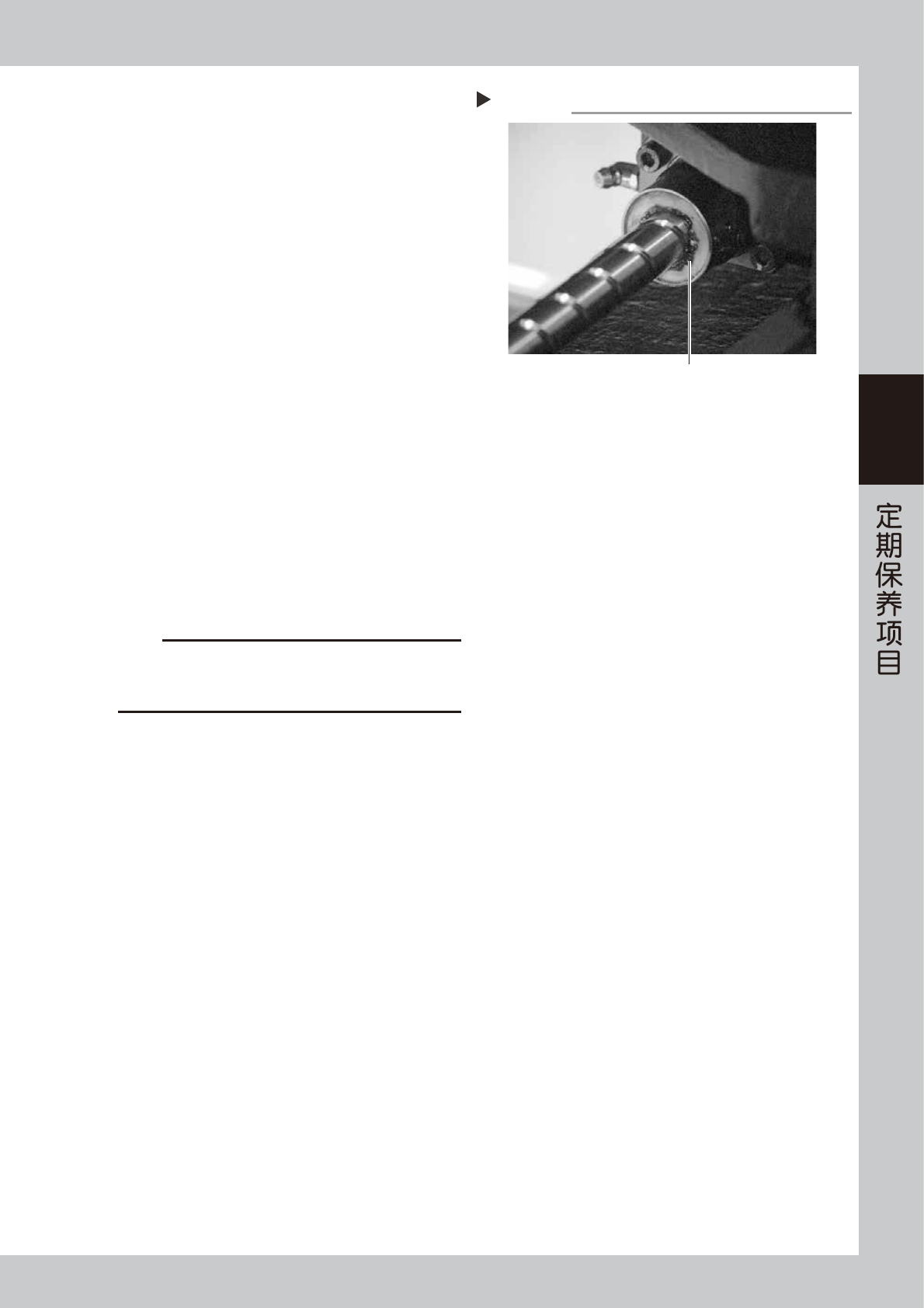

擦去多余的润滑油
Step 5
擦去堆积的多余润滑油
3-18
3
3.1.2 X 轴导轨的清洁与加油
1
进行作业前的准备。
e
1. 将易受磁场影响的手表、ID 磁卡等随身物品全部取出。
2. 按紧急停机按钮之后，打开贴片机的正面机盖。
3. 使用一次性换料车的机型，需将料车从贴片机上拆下。
4. 将方巾垫在 Y 轴线性标尺部与顶板上。
2
擦拭导轨。
1. 将贴装头移到一端之后，用不起尘的无尘纸等
擦拭 X 轴导轨。
2. 再将贴装头移到另一端，擦拭 X 轴导轨的另一
端。
55318-L4-00
n
要点
仔细擦拭包括移动导槽部在内的导轨全轨。
3
加润滑油。
用润滑油枪，将指定的润滑油 (NSL) 从 X 轴导轨用
润滑油注油嘴 ( 共 4 处 ) 注入。
1. 在润滑油枪前端装上标准枪嘴，给贴装头正面
右侧的 2 处注油嘴加润滑油。
2. 再将润滑油枪的枪嘴换为弯折型，给相反侧 2
处注油嘴加润滑油。
55319-L4-00
4
使润滑油均匀遍布导轨全轨。
用手左右移动贴装头数次，使润滑油均匀遍布导轨
全轨。
5
擦去多余的润滑油。
擦去导轨两端部多余的润滑油。
6
再次加润滑油。
按照 Step3 〜 5 的操作，反复再加 2 次润滑油。
之后，目视检查润滑油是否已均匀遍布导轨全轨。
7
进行暖机运行。
1. 取出垫着的方巾。
2. 关闭贴片机机盖之后，解除贴片机的紧急停机
状态。使用一次性换料车的机型，需将料车固
定在贴片机上。
3. 打开暖机画面，进行约 8 分钟的暖机运行。
8
e
确认润滑油的状态。
1. 暖机运行结束之后，按紧急停机按钮，打开贴
片机的机盖。使用一次性换料车的机型，需将
料车从贴片机上拆下。
2. 擦去导轨与导轨端面堆积的润滑油。
c
注意
务必反复进行上述 Step7 〜 8 的操作，直至不再有润滑油堆积。
如果不完全去除润滑油就进行生产，可能会导致润滑油飞溅
而影响生产。

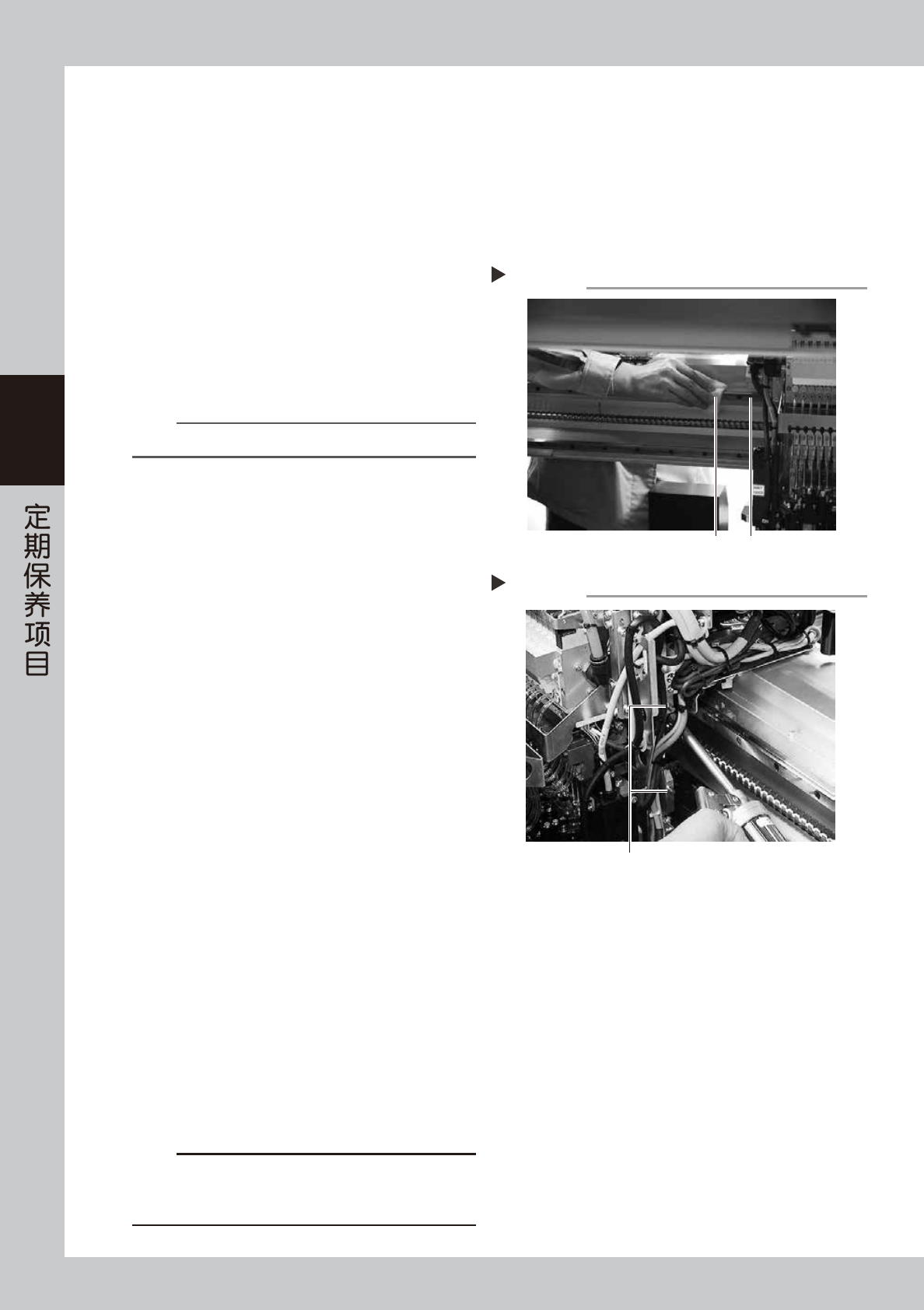

擦拭X轴导轨
Step 2
导轨无尘纸
给X轴导轨加油
Step 3
润滑油注油嘴 (标准枪嘴：贴装头正面右侧)
