3-25 3 5 放松传送带。 1. 用 2 根内六角扳手将施加张力的带轮的固定螺 栓拧松。 带轮侧 ： 使用 5mm 内六角扳手 固定螺栓侧 ： 使用 4mm 内六角扳手 2. 双段传送台机型的出口传送段 (W3 轴 ) 时，需 用 3mm 内六角扳手拧松带轮托架的固定螺栓。 3. 将施加张力的带轮 ( 或带轮托架 ) 移到长孔最 边端 ( 松弛方向 )。 55358-L4-00 6 将传送带从带轮上拆下。 将传送带从带轮、 传送带导…
3-24
3
■ 轨道1
放松传送带
双轨机型时
轨道2侧的传送轨
拧松此处的带轮
轨道1侧的传送轨
拧松此处的带轮
用油性记号笔
在带轮的固定螺栓位置作记号
■ 轨道2
使带轮移动的方向
使带轮移动的方向
55357-L4-10
3-25
3
5
放松传送带。
1. 用 2 根内六角扳手将施加张力的带轮的固定螺
栓拧松。
带轮侧 ：使用 5mm 内六角扳手
固定螺栓侧 ：使用 4mm 内六角扳手
2. 双段传送台机型的出口传送段 (W3 轴 ) 时，需
用 3mm 内六角扳手拧松带轮托架的固定螺栓。
3. 将施加张力的带轮 ( 或带轮托架 ) 移到长孔最
边端 ( 松弛方向 )。
55358-L4-00
6
将传送带从带轮上拆下。
将传送带从带轮、传送带导轨部的传送带导槽拆下。
7
点检传送带。
检查拆下的传送带的传送面是否已被磨损或有起
毛。若已被磨损或起毛严重时，请参照后述第 6 章
“4. 传送带的更换”更换传送带。
8
清洁传送带导轨部与带轮。
1. 用吸尘工具 ( 选购件 ) 清除传送带导轨与传感
器等部位粘附的传送带磨损粉。
2. 带轮表面若有传送带的磨损粉变黑固着时，可
用塑料刮片等除去。
3. 若用吸尘工具无法完全清除传送带导轨部粘附
的磨损粉时，可用塑料软刷等清除。
55359-L4-00
c
注意
刮片与软刷请使用塑料制品，以免带轮与传送带导轨被划伤。
c
注意
除脏污特别严重之外，请勿使用溶剂 (IPA 等 )。
使用时，务必小心擦拭，注意不要使溶剂沾到带轮的轴承部。
9
将传送带装回原位。
1. 将传送带挂在施加张力的带轮上。
2. 将施加张力的带轮 ( 双段传送台机型的出口传
送段为带轮托架 ) 移到在 Step4 中作记号的位
置并拧紧固定螺栓。
c
注意
带轮、带轮托架固定螺栓的拧紧扭矩如下。请勿拧得过紧。
‧
带轮的固定螺栓 ：5.5N
‧
m
‧
带轮托架的固定螺栓 ：3.8N
‧
m
3. 若传送带有松弛，可调节施加张力的带轮 ( 双
段传送台机型的出口传送段为带轮托架 ) 的位
置加大张力。

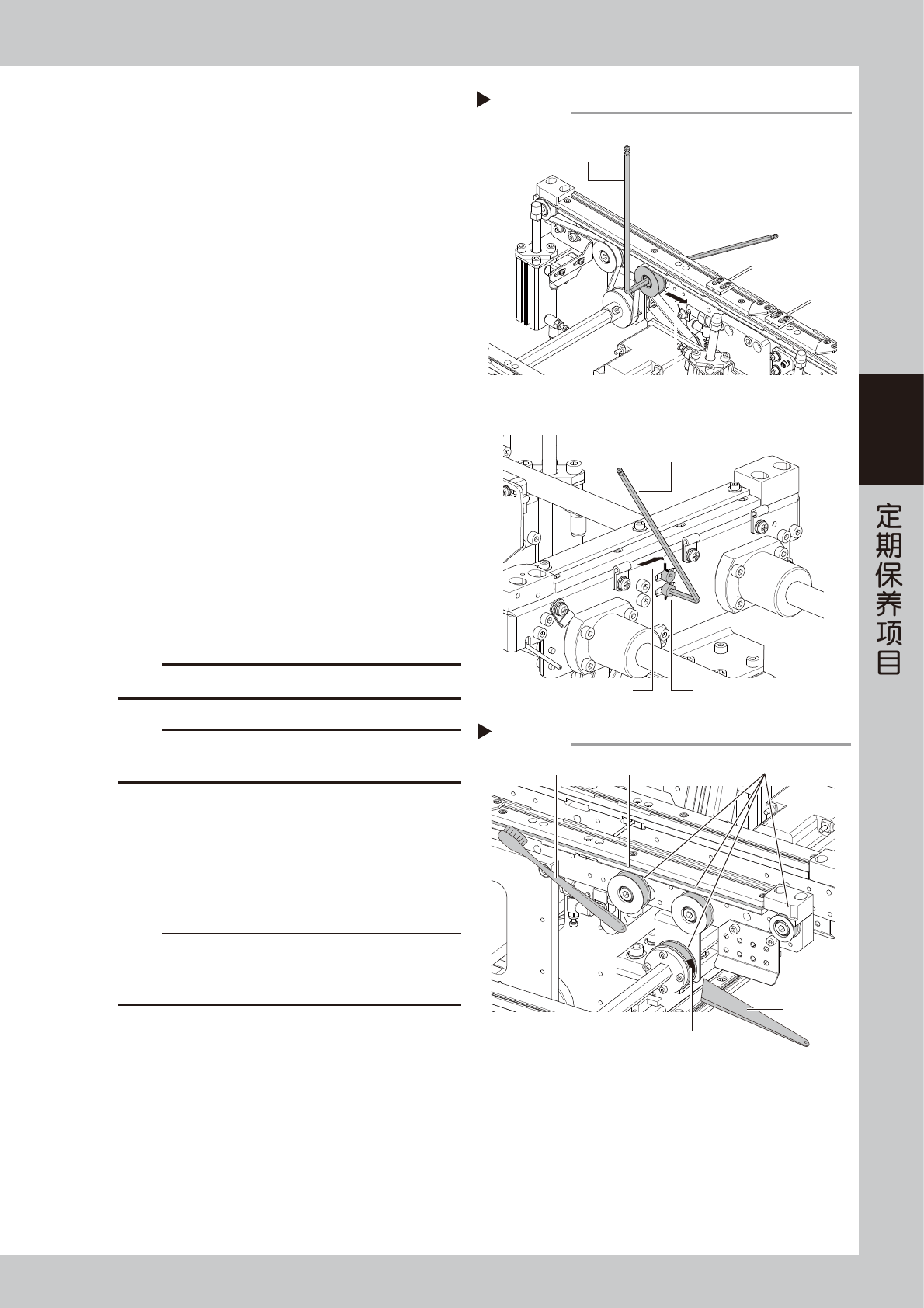

放松传送带
Step 5
■ 双段传送台机型的出口传送段(W3轴)时
带轮托架的固定螺栓
内六角扳手(4mm)
■ 以双轨机型的轨道2为例
内六角扳手(5mm)
内六角扳手(3mm)
※固定螺栓侧
移动带轮，放松传送带
移动带轮，放松传送带
清洁传送带导轨、带轮
Step 8
塑料刮片
带轮表面塑料软刷
传送带导轨
变黑固着的传送带磨损粉
3-26
3
n
要点
本机传送带的张力测定位置与张力规格如下图所示。
请根据需要，使用张力计测定并调节。

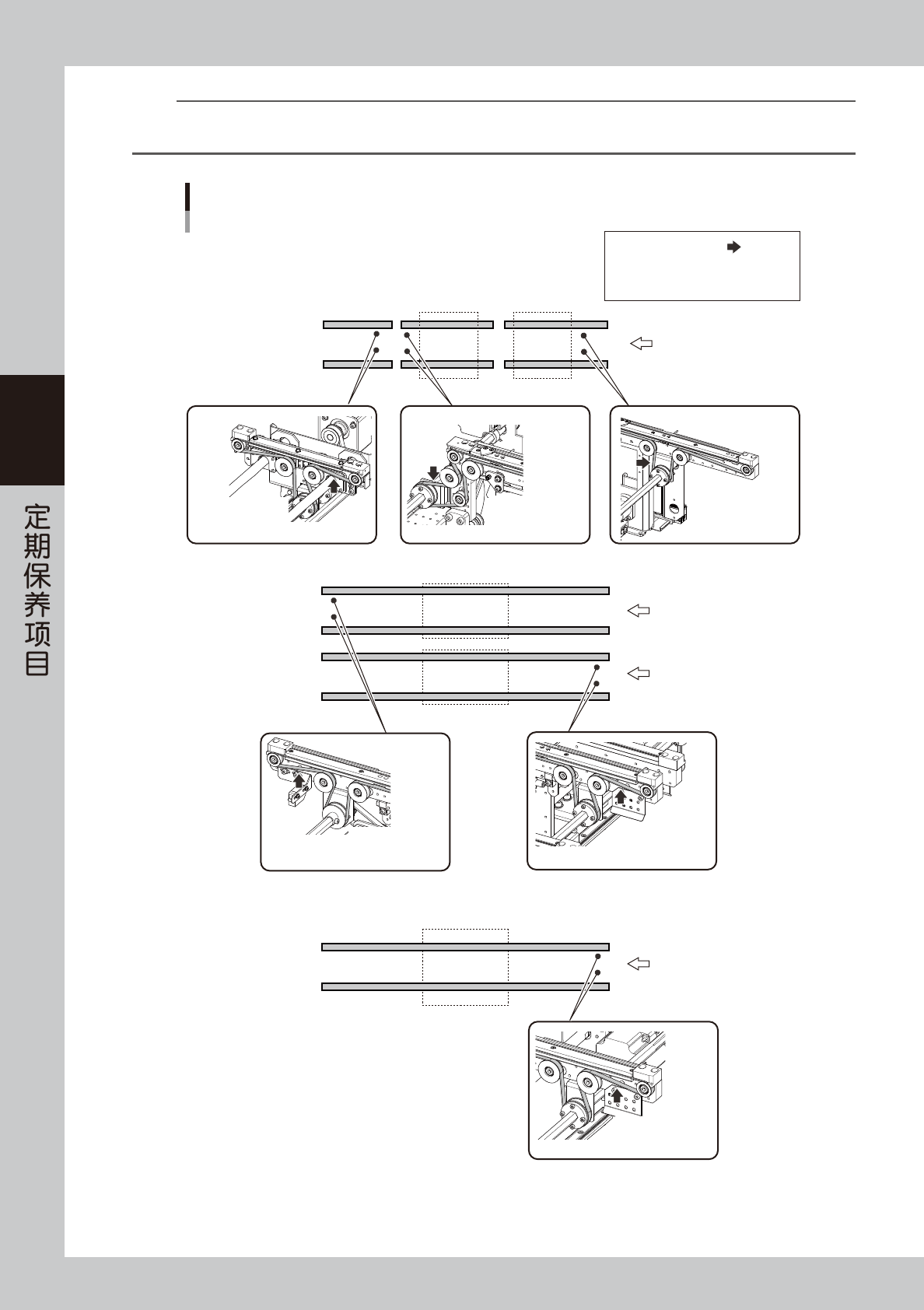

传送带：张力的测定位置与张力规格
YS24
W1W2W3
传板方向
传板方向
传板方向
■ 双段传送台机型
张力测定位置：
STD ：标准传送轨的传送带张力规格
EXT ：加长传送轨的传送带张力规格
STD : 627 - 741 Hz
EXT : 627 - 741 Hz
STD : 605 - 715 Hz
STD : 416 - 491 Hz
EXT : 416 - 491 Hz
■ 双轨机型
轨道 1
轨道 2
STD : 378 - 446 Hz
EXT : 128 - 150 Hz
STD : 378 - 446 Hz
EXT : 140 - 164 Hz
■ 单轨机型
STD : 378 - 446 Hz
EXT : 128 - 150 Hz
55360-L4-10
