3-30 3 4.3 各贴装头的排气电磁阀与清洁用排气电磁阀的检查 下面，介绍检查贴装头部电磁阀的方法。贴装头部的电磁阀中有控制各个贴装头排气的排气电磁阀，与控制强力 排气来清洁吸嘴轴内部的清洁用排气电磁阀。若检查出电磁阀的运行动作不良，需要更换电磁阀。 关于电磁阀的更换方法，请参照后述第 6 章 “3.2 电磁阀的更换” 与 “3.3 清洁用排气电磁阀的更换” 。 c 注意 清洁排气的气量强大。进行清洁排气时， 请务必拆下安装在贴装头…
3-29
3
4.2 真空发生器的真空压力检查
确认各个真空发生器单体的真空压力，判断其状态。若真空压力未能达到规定的压力值，可能需要更换真空电磁
阀或 BIT。关于更换方法，请参照后述第 6 章“3. 真空发生器部”。
e
1
使贴装头部移到贴片机正面侧。
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，为便于作业需将料
车从贴片机上拆下。
3. 将贴装头部移到贴片机正面一侧。
2
从下侧的气密接头上拔下空气软管。
从贴装头侧的气密接头上拔下所有空气软管。上侧
无需拆卸。
55329-L4-00
3
确认每个真空发生器的真空压力。
1. 打开 [ 装置 ] -“Head”画面。
2. 用手指堵住空气软管的前端，按 [ 吸气 ] 按钮。
对所有贴装头进行同样的操作。
3. 记录空气软管在封闭状态下的最大值，确认是
否在下列参考值以上。
56305-L4-00
真空压力参考值
封闭状态下 ：190 以上
参考
未达到上述参考值时，需重新检查贴装头的气路 ( 花键轴内、
真空发生器与花键轴的空气软管等 )，并根据需要进行清洁与
更换。
4
将空气软管插回原位。
拔出空气软管
Step 2-3
拔出的空气软管(透明)
测定时用手指堵住
轴承套
确认真空压力
Step 3
按各贴装头的[吸气]按钮
确认最大值(封闭状态下的最大值)
3-30
3
4.3 各贴装头的排气电磁阀与清洁用排气电磁阀的检查
下面，介绍检查贴装头部电磁阀的方法。贴装头部的电磁阀中有控制各个贴装头排气的排气电磁阀，与控制强力
排气来清洁吸嘴轴内部的清洁用排气电磁阀。若检查出电磁阀的运行动作不良，需要更换电磁阀。
关于电磁阀的更换方法，请参照后述第 6 章“3.2 电磁阀的更换”与“3.3 清洁用排气电磁阀的更换”。
c
注意
清洁排气的气量强大。进行清洁排气时，请务必拆下安装在贴装头上的吸嘴。否则，吸嘴可能会从贴装头上脱落，导致破损、遗失。
1
拆下所有贴装头上的吸嘴。
有吸嘴交换站时
1. 按 [ 装置 ] -“Head”画面的 [ 更换吸嘴 ] 按钮，
打开“更换吸嘴”画面。
2. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
56313-L4-00
n
要点
若没有选配吸嘴交换站，请按紧急停机按钮之后，打开贴片
机的正面机盖，用手将吸嘴拆下。
2
使贴装头部移到贴片机正面侧。
e
有吸嘴交换站时
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头部移到贴片机的正面一侧。
3
使各贴装头排气。
在 [ 装置 ] -“Head”画面中按所有贴装头的 [ 排气 ]
按钮。
56306-L4-00
4
确认排气状态。
用手挡在各个贴装头的下方，确认从所有贴装头都
有均匀的气体排出。若与其它贴装头相比，有排气
较弱或无气体排出的贴装头，说明该贴装头的电磁
阀需要更换。请参照后述第 6 章“3.2 电磁阀的更换”
更换电磁阀。
使各贴装头排气
按各贴装头的[排气]按钮
Step 3
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
3-31
3
5

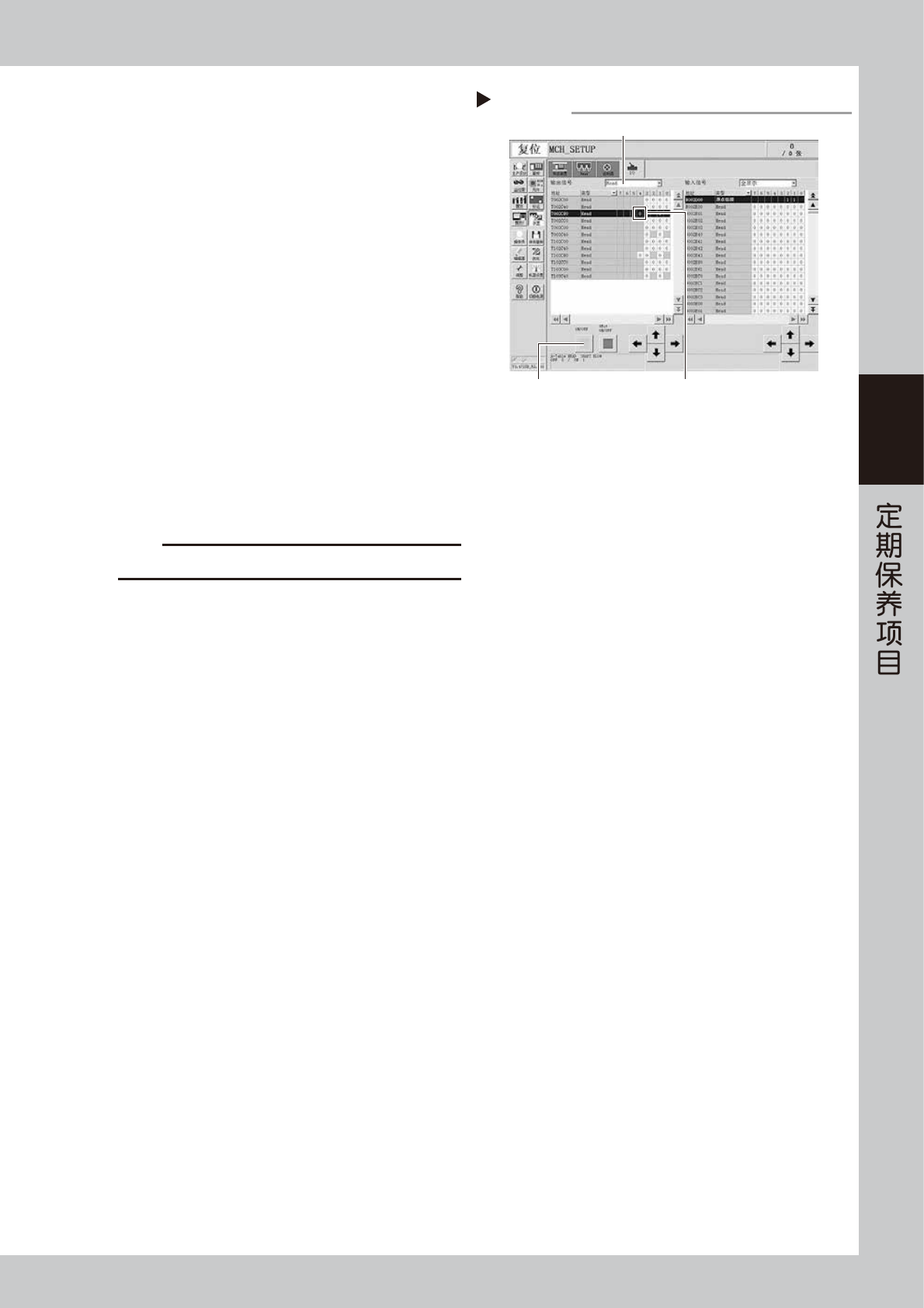

使清洁用排气电磁阀排气。
1. 打开 [ 装置 ] -“I/O”画面。
2. 从“输出信号”侧下拉框中选择“Head”之后，
选择进行排气的贴装头的地址。
A 工作台 ：T002C80,4
B 工作台 ：T102C80,4
3. 按 1 次 [ON/OFF] 按钮，地址的显示由 0 变为 1，
清洁用排气电磁阀开始排气。
56307-L4-00
6
确认清洁排气状态。
1. 用手挡在各贴装头下方，确认所有贴装头都有
比先前强的气体排出。
2. 再次按 [ 装置 ] -“I/O”画面的 [ON/OFF] 按钮。
地址的显示由 1 变为 0，清洁用排气电磁阀关
闭排气。
3. 确认从贴装头排出的气体已变弱。
若使清洁用排气电磁阀开始了排气，但从贴装头排
出的气体强弱没有变化，说明该贴装头的清洁用排
气电磁阀需要更换。请参照后述第 6 章“3.3 清洁
用排气电磁阀的更换”更换电磁阀。
c
注意
排出的气体可能会吹到面部，请务必佩戴防护眼镜。
7
关闭排气。
在 [ 装置 ] -“Head”画面按所有贴装头的 [ 排气 ]
按钮，关闭排气。
8
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回原
贴装头。
使清洁用排气电磁阀排气
Step 5
Head
按[ON/OFF]按钮 选择地址
