3-31 3 5 使清洁用排气电磁阀排气。 1. 打开 [ 装置 ] -“I/O”画面。 2. 从 “输出信号”侧下拉框中选择“Head” 之后， 选择进行排气的贴装头的地址。 A 工作台 ： T002C80,4 B 工作台 ： T102C80,4 3. 按 1 次 [ON/OFF] 按钮， 地址的显示由 0 变为 1， 清洁用排气电磁阀开始排气。 56307-L4-00 6 确认清洁排气状态。 1. 用手挡在各贴装头下方，确认所有贴装…
3-30
3
4.3 各贴装头的排气电磁阀与清洁用排气电磁阀的检查
下面，介绍检查贴装头部电磁阀的方法。贴装头部的电磁阀中有控制各个贴装头排气的排气电磁阀，与控制强力
排气来清洁吸嘴轴内部的清洁用排气电磁阀。若检查出电磁阀的运行动作不良，需要更换电磁阀。
关于电磁阀的更换方法，请参照后述第 6 章“3.2 电磁阀的更换”与“3.3 清洁用排气电磁阀的更换”。
c
注意
清洁排气的气量强大。进行清洁排气时，请务必拆下安装在贴装头上的吸嘴。否则，吸嘴可能会从贴装头上脱落，导致破损、遗失。
1
拆下所有贴装头上的吸嘴。
有吸嘴交换站时
1. 按 [ 装置 ] -“Head”画面的 [ 更换吸嘴 ] 按钮，
打开“更换吸嘴”画面。
2. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
56313-L4-00
n
要点
若没有选配吸嘴交换站，请按紧急停机按钮之后，打开贴片
机的正面机盖，用手将吸嘴拆下。
2
使贴装头部移到贴片机正面侧。
e
有吸嘴交换站时
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头部移到贴片机的正面一侧。
3
使各贴装头排气。
在 [ 装置 ] -“Head”画面中按所有贴装头的 [ 排气 ]
按钮。
56306-L4-00
4
确认排气状态。
用手挡在各个贴装头的下方，确认从所有贴装头都
有均匀的气体排出。若与其它贴装头相比，有排气
较弱或无气体排出的贴装头，说明该贴装头的电磁
阀需要更换。请参照后述第 6 章“3.2 电磁阀的更换”
更换电磁阀。
使各贴装头排气
按各贴装头的[排气]按钮
Step 3
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
3-31
3
5
使清洁用排气电磁阀排气。
1. 打开 [ 装置 ] -“I/O”画面。
2. 从“输出信号”侧下拉框中选择“Head”之后，
选择进行排气的贴装头的地址。
A 工作台 ：T002C80,4
B 工作台 ：T102C80,4
3. 按 1 次 [ON/OFF] 按钮，地址的显示由 0 变为 1，
清洁用排气电磁阀开始排气。
56307-L4-00
6
确认清洁排气状态。
1. 用手挡在各贴装头下方，确认所有贴装头都有
比先前强的气体排出。
2. 再次按 [ 装置 ] -“I/O”画面的 [ON/OFF] 按钮。
地址的显示由 1 变为 0，清洁用排气电磁阀关
闭排气。
3. 确认从贴装头排出的气体已变弱。
若使清洁用排气电磁阀开始了排气，但从贴装头排
出的气体强弱没有变化，说明该贴装头的清洁用排
气电磁阀需要更换。请参照后述第 6 章“3.3 清洁
用排气电磁阀的更换”更换电磁阀。
c
注意
排出的气体可能会吹到面部，请务必佩戴防护眼镜。
7
关闭排气。
在 [ 装置 ] -“Head”画面按所有贴装头的 [ 排气 ]
按钮，关闭排气。
8
将吸嘴装回原位。
若吸嘴是用手从贴装头上拆下的，需将吸嘴装回原
贴装头。
使清洁用排气电磁阀排气
Step 5
Head
按[ON/OFF]按钮 选择地址
3-32
3
4.4 花键轴的清洁、点检与加油
花键轴的气路若有异物或脏污粘附，会导致发生吸料、贴料错误。虽然供气状态与贴片机的运转时间会有所不同，
但一般 3 个月左右需清洗 1 次花键轴内部。
c
注意
花键轴有异响或运行不稳定时，请与销售代理商或直接与 YAMAHA 联系。客户自行拆开清洁不在保修范围内。

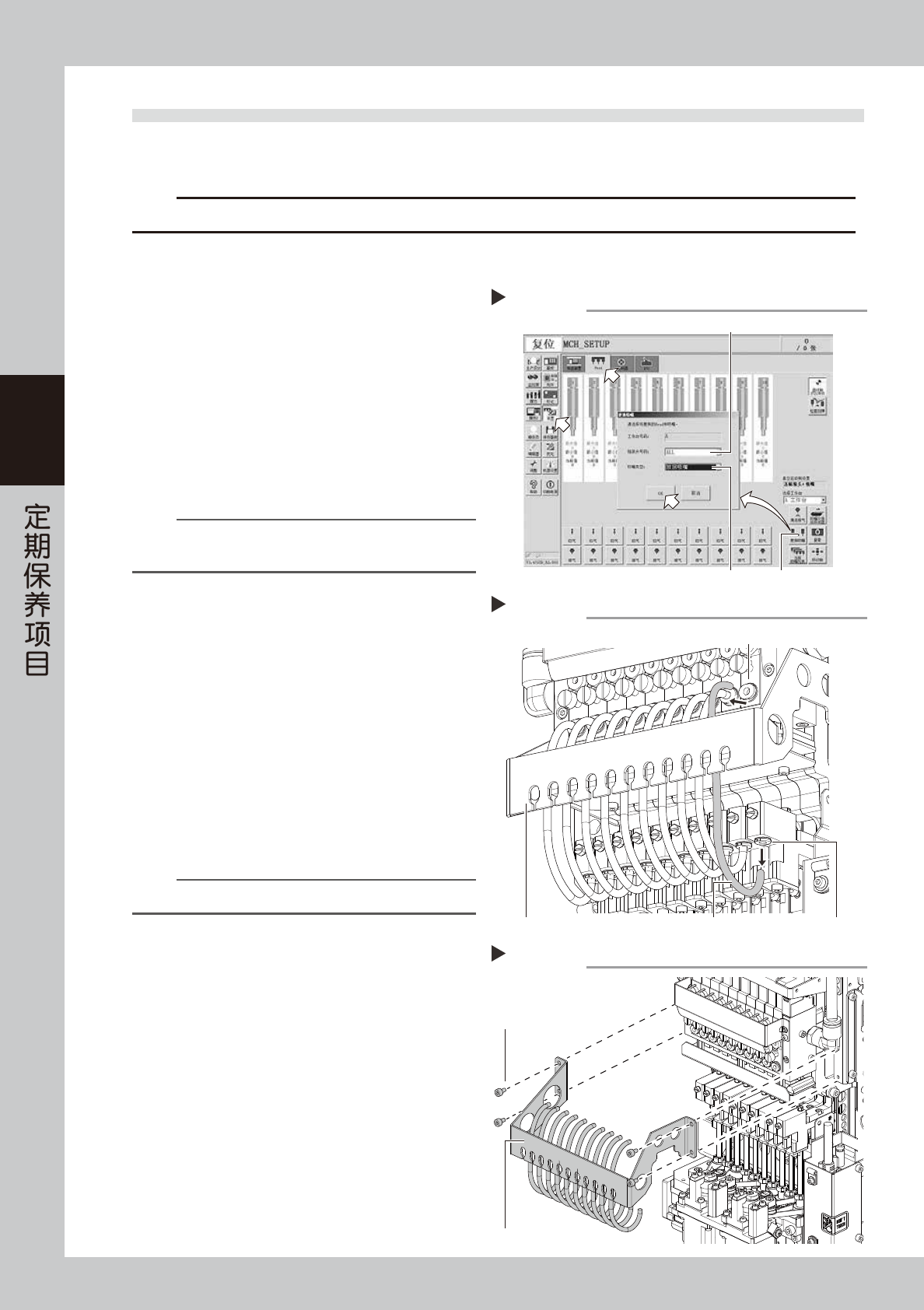

4.4.1 花键轴内的清洗
1
拆下所有贴装头上的吸嘴。
有吸嘴交换站时
1. 按 [ 装置 ] -“Head”画面的 [ 更换吸嘴 ] 按钮，
打开“更换吸嘴”画面。
2. 从“贴装头号码”下拉框中选择“ALL”，从“吸
嘴类型”下拉框中选择“放回吸嘴”。
3. 按 [OK] 按钮，使所有贴装头上的吸嘴全部被放
回吸嘴交换站中。
55313-L4-00
n
要点
若没有选配吸嘴交换站，请按紧急停机按钮之后，打开贴片
机的正面机盖，用手将吸嘴拆下。
2
使贴装头部移到贴片机正面侧。
e
有吸嘴交换站时
1. 按紧急停机按钮之后，打开贴片机的正面机盖。
2. 使用一次性换料车的机型，需将料车从贴片机
上拆下。
3. 用移动把手将贴装头部移到贴片机的正面一侧。
4. 将方巾垫在贴装头的下方。
3
拆卸空气软管。
拔下插在真空发生器侧与花键轴侧接头上的各贴装
头的空气软管。
55330-L4-10
n
要点
无需将空气软管从空气软管夹板上拆下。
4
拆卸空气软管夹板。
用内六角扳手拆出固定空气软管夹板的螺栓 (4 处 )
之后，从贴装头部取出。
55323-L4-00
放回吸嘴
[更换吸嘴]按钮
Step 1
选择“ALL”
选择“放回吸嘴”
拆卸空气软管
Step 3
真空发生器侧的接头
花键轴侧的接头空气软管
空气软管夹板
拆卸空气软管夹板
Step 4
固定螺栓
空气软管夹板
