3-34 3 4.4.2 负压状态的确认 清洗完花键轴内部之后，需要确认负压。 1 确认组装状态。 1. 将吸嘴从贴装头上拆下。 2. 打开 [ 装置 ] -“Head”画面，按 [ 吸气 ] 按钮 使负压产生，读取显示的“最大值” 。确认显示 的最大值在下述开放状态的基准值以下。 56309-L4-00 2 将吸嘴装回原位。 用手将吸嘴装回原贴装头上。 ■ 花键轴气路的基准值 开放状态 ： 80 以下 封闭状态 ： 190 以上 n …
3-33
3
5

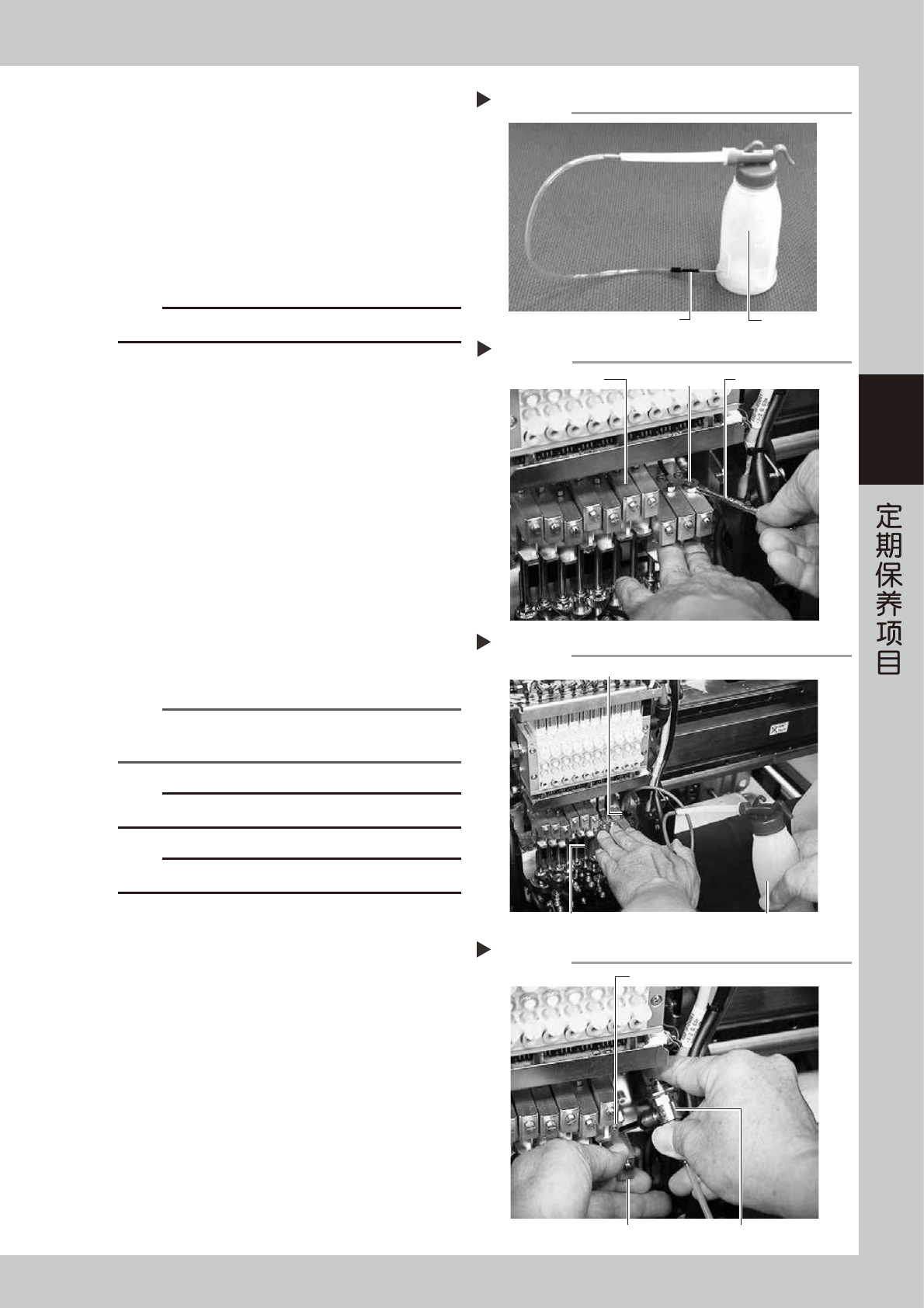

准备清洗工具。
1. 在清洗工具 (KHN-M8860-00X) 的塑料泵中装
入 IPA( 异丙醇酒精 )。
2. 在花键轴正下方放置纸杯或垫上无尘布。
55331-L4-00
6
拆卸清洗花键轴用的盖螺栓。
用精密扳手拆下盖螺栓 ( 外六角 )。
55332-L4-00
c
注意
盖螺栓装有密封圈，注意不要丢失。
7
清洗花键轴内部。
1. 将清洗工具的注嘴插入花键轴内。
2. 注入 IPA 清洗花键轴的气路。
55333-L4-00
8
对花键轴的气路进行喷气。
1. 准备喷气工具 ( 选购件 )，与邻近的设备连接。
2. 在准备喷气的贴装头的正下方放置无尘布。
3. 为使喷出的空气不致漏出，用手指堵住拆下盖
螺栓的位置之后，用喷气工具对花键轴内进行
喷气。
4. 反复喷气，直到不再有脏污流到挡在花键轴前
端的无尘布上。
5. 装上盖螺栓。
55334-L4-00
n
要点
反复进行 Step7 〜 Step8 的操作，直至从花键轴流出的 IPA
变清为止。
c
注意
排出的气体可能会吹到面部，请务必戴上防护眼镜。
c
注意
盖螺栓装有密封垫圈，注意不要丢失。
9
反复进行上述操作。
反复 Step6 〜 Step8 的操作，清洗所有贴装头的花
键轴内部。
0
将空气软管夹板装回原位。
将空气软管夹板装回原位，用内六角扳手拧紧固定
螺栓。
q
将空气软管与吸嘴装回原位。
1. 将空气软管插回原位。
2. 若吸嘴是用手从贴装头上拆下的，需将吸嘴装
回原贴装头。
拆卸盖螺栓
Step 6
精密扳手
盖螺栓
接头块
清洗花键轴内部
Step 7
清洗工具的注嘴
花键轴 塑料泵
对花键轴内进行喷气
Step 8
从此孔进行喷气
喷气工具用手指堵住下方的孔
清洗工具
Step 5
塑料泵
注嘴
3-34
3

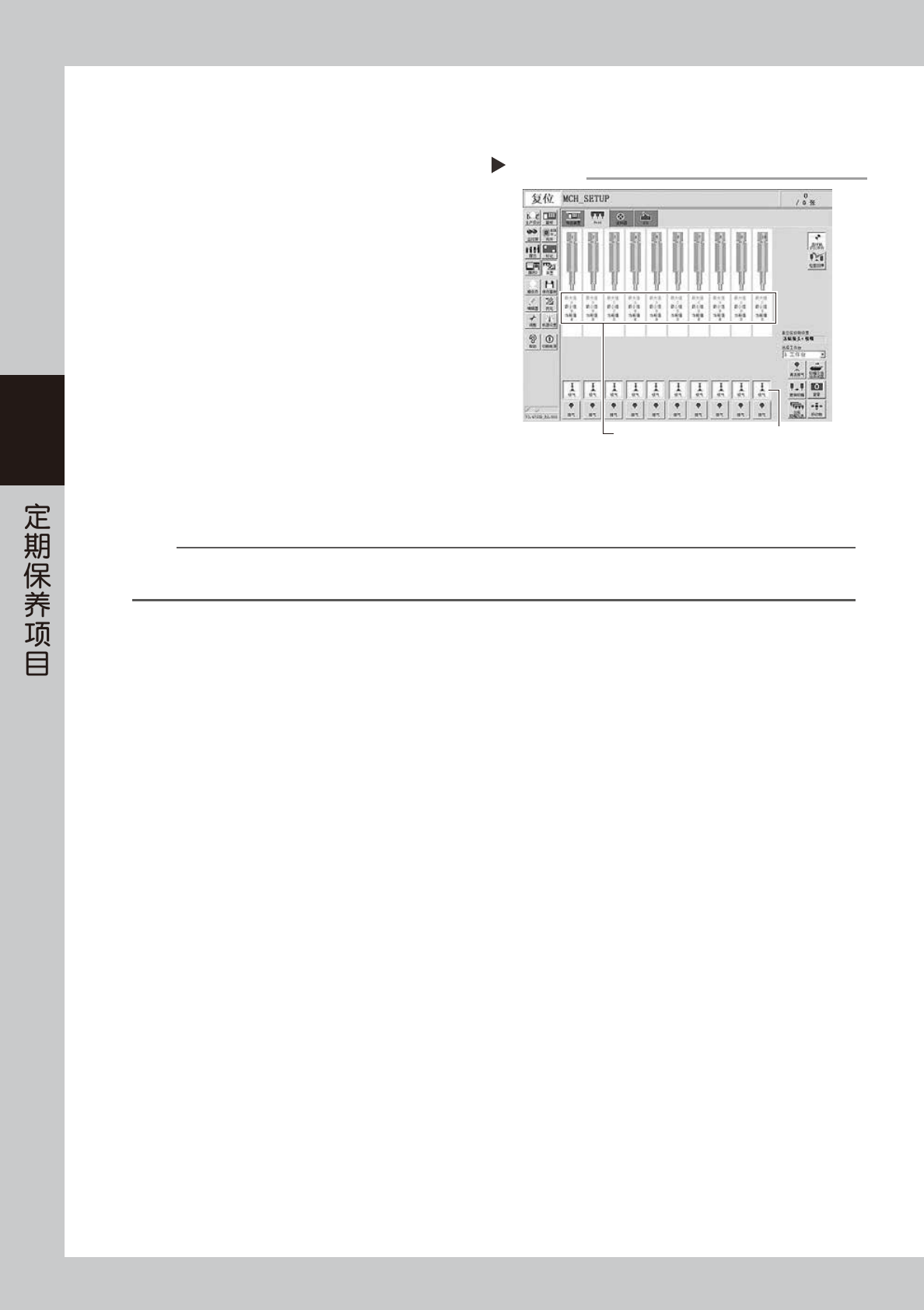

4.4.2 负压状态的确认
清洗完花键轴内部之后，需要确认负压。
1
确认组装状态。
1. 将吸嘴从贴装头上拆下。
2. 打开 [ 装置 ] -“Head”画面，按 [ 吸气 ] 按钮
使负压产生，读取显示的“最大值”。确认显示
的最大值在下述开放状态的基准值以下。
56309-L4-00
2
将吸嘴装回原位。
用手将吸嘴装回原贴装头上。
■ 花键轴气路的基准值
开放状态 ：80 以下
封闭状态 ：190 以上
n
要点
花键轴气路的基准值使用的是真空压力值。
受气源与环境的影响，此值会有些许的差异。因此，上述基准值仅供参考。
负压的确认
Step 1
[吸气]按钮读取最大值
3-35
3
4.4.3 花键轴 (Z 轴 ) 的动作确认
下面，介绍花键轴 (Z 轴 ) 的动作确认方法。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头部移到贴片机正面一侧。
2
使花键轴 (Z 轴 ) 上下移动。
用手指按压花键轴 (Z 轴 ) 的接头块下部，使 Z 轴下
降。松开手指，Z 轴自动返回原位。确认与其它花
键轴相比，在动作与异响方面无异常。
55370-L4-00
c
注意
请勿触摸轴的表面。因为轴表面的润滑油一旦失去，轴表面
可能会生锈。
c
注意
在花键轴有异常的状态下运行贴片机，可能会导致致命故障。
若发现花键轴有异常，请务必立即中断运行并及时与销售代
理商或 YAMAHA 联系。
4.4.4 花键轴表面的检查与清洁
下面，介绍检查与清洁花键轴表面的方法。
1
e
使贴装头部移到贴片机的正面侧。
1. 按紧急停机按钮之后，打开贴片机正面的机盖。
2. 使用一次性换料车的机型，需将料车从贴片机上拆下。
3. 用移动把手将贴装头部移到贴片机正面一侧。
2
目视检查花键轴的表面。
目视检查花键轴的表面是否有脏污或粘附有尘屑。
3
清洁花键轴。
若花键轴表面有脏污或粘附有尘屑，需用无尘纸或
棉棒等擦拭花键轴。
55371-L4-00
c
注意
花键轴表面的润滑油一旦失去，轴表面可能会生锈。清洁时，
请务必注意不要擦掉轴表面的润滑油。若为了清洁而不得不
擦掉润滑油时，请按照本章后述“4.4.5 给花键轴加油 (需要时 )”
涂抹润滑油。
Step 2
使Ｚ轴上下移动
用手指按压
接头块
清洁花键轴
棉棒
Step 3
