HS-50 Changeover Instruct ions Control PCB Conv eyor S t euerung LP-Transport 1.4 Einbau und V erdrahtung Ausgabe 04/2002 10 W A RNUNG Die T ra nsportsteue rungen k ö nnen z erst ö rt we rden durch V erdreh en der S tec …

Changeover Instructions Control PCB Conveyor Steuerung LP-Transport HS-50

Ausgabe 04/2002 1.4 Einbau und Verdrahtung

 (LQEDXXQG9HUGUDKWXQJ

: Komplette Verdrahtung von SLIOs und Transportsteuerung lösen;

: Erdungslitze (Erdung Montageplatte - Maschinenständer) lösen;

: Montageplatte entfernen und Umrüstsatz (Einfach / Doppeltransport einbauen (Befestigungs-

punkte identisch);

: Alte Spannungsversorgungskabel "Transportsteuerung" (Mat.-Nr.: 00335234) und "SLIO

Transport" (Mat.-Nr.: 00335233) entfernen (werden nicht mehr benötigt)

: Das neue Spannungsversorgungskabel (Bestandteil des Umrüstsatzes) an Stecker X79 an-

schließen;

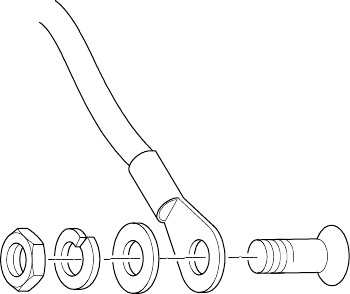

: :LFKWLJ(UGXQJVOLW]HDQ0DVFKLQHQVWlQGHUDQVFKUDXEHQ

$QRUGQXQJVLHKH*UDILNXQWHQ

: Vorhandenes CAN-Bus-Kabel (00335323) mit den CAN-Anschlüssen der Transportsteuerun-

gen verbinden

(Bitte beachten: Die Steckerbeschriftungen am vorhandenen CAN-Bus-Kabel sind nicht iden-

tisch mit den Bezeichnungen an den Steuerungen, daher folgende Vorgehensweise:

letzter Stecker am Kabel (X18am) an den CAN-Anschluß der Steuerung Transport 1 (X22ao);

vorletzter Stecker am Kabel (X34ao) an den CAN-Anschluß der Steuerung Transport 2

(X22ap);

: Die Ansteuersignale für die Hubtischmotore X3 / X6 (Kabel 00333592) müssen auf die zuge-

hörigen Stiftkontakte auf der Transportsteuerung gesteckt werden.

Bitte beachten: Beide Stecker sind gleich codiert, daher besteht Vertauschungsgefahr, auf Be-

schriftung achten.

HS-50 Changeover Instructions Control PCB Conveyor Steuerung LP-Transport

1.4 Einbau und Verdrahtung Ausgabe 04/2002

WARNUNG

Die Transportsteuerungen können zerstört werden durch Verdrehen der Steckverbinder der

Schnittstellenkabel: Die Steckverbindungen der alten TSP100 sind nicht kodiert. Bitte beachten

Sie die Pin1-Markierungen auf den Leiterplatten, siehe Grafik Seite 16.

: Alle restlichen Kabel gemäß Transport 1 / 2 auf die entsprechende Umsetzplatine aufstecken

(Steckerbezeichnungen für Transport 1 mit Endung DPDR;

Steckerbezeichungen für Transport 2 mit Endung DQDS);

Die zugehörige Umsetzplatine hat ebenfalls die entsprechende Baugruppenbezeichnung;

: Schnittstellenkabel gemäß Bezeichnung auf der Transportsteuerung anschliessen

: Codierung der Steuerungen sowie die Jumperstellungen überprüfen (gemäß Zuordnungsliste

in der Abdeckung / Etikett auf der Montageplatte);

: Firmware Transportsteuerung laden (siehe Kap. 3)

: EGB-Abdeckungen über Steuerung anbringen, Maschine einschalten.

Changeover Instructions Control PCB Conveyor Steuerung LP-Transport HS-50

Ausgabe 04/2002 1.5 Anschluss-Überblick und Einstellungen

 $QVFKOXVVhEHUEOLFNXQG(LQVWHOOXQJHQ

Auf den folgenden Seiten finden Sie Auszüge aus den Wirkschaltplänen und Zusatzinformationen

zu den Jumpereinstellungen.
