Changeover Instructions Control PCB Conveyor Steuerung LP-Transport HS-50
Ausgabe 04/2002 1.6 Optionen Keramiksubstrat-Zentrierung / Vakuumtooling
19
 2SWLRQHQ
.HUDPLNVXEVWUDW=HQWULHUXQJ9DNXXPWRROLQJ
 bOWHUH+6ELVFD$SULO$XVWDXVFKHLQHU763
Die Optionenstecker X34 bzw. X35 auf der Umsetzplatine Transport (s. Grafik S. 7) müssen wie
folgt gesetzt werden:
.HUDPLNVXEVWUDW]HQWULHUXQJ
X34 Pin 3-4 / X35 Pin 3-4
9DNXXPWRROLQJ X34 Pin 5-6 / X35 Pin 5-6
Die bei den Optionen vorhandenen Codierstecker X22/X23 ao / ap werden nach Stecken der Jum-
per nicht mehr benötigt!
2
1
2
1
HS-50 Changeover Instructions Control PCB Conveyor Steuerung LP-Transport
1.6 Optionen Keramiksubstrat-Zentrierung / Vakuumtooling Ausgabe 04/2002
20

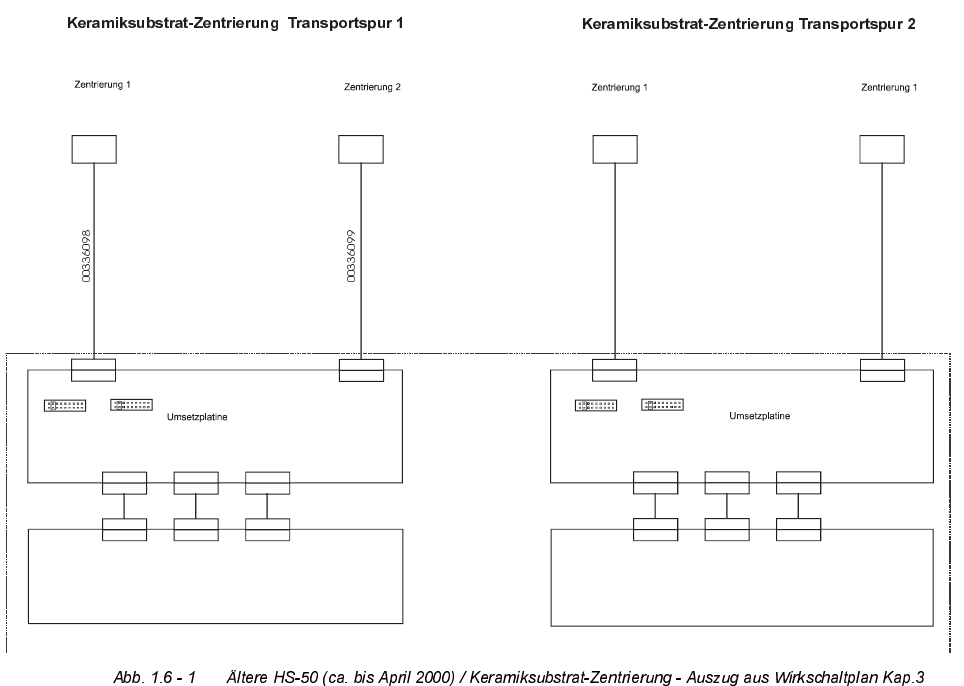

 .HUDPLNVXEVWUDW=HQWULHUXQJ
Die nachfolgende Grafik zeigt den Anschluss der Option .HUDPLNVXEVWUDW=HQWULHUXQJ.
8PVHW]SODWLQH7UDQVSRUW
X24ao
X24ao
X25ao
X25ao
Z 1 Z 2
(Transport 1)
Keramiksubstrat
(Transport 1)
00 348 267
Umrüstsatz Steuerung komplett HS50 Einfachtransport (Doppeltransport) / Mat.-Nr.: 00 349 885 (00 349 886)
00 348 267
X13
X13
X12
X12
X11
X11
X33
X33
X32
X32
X31
X31
Transportsteuerung Transport 1 (ao)
00 349 302 (00 353 442)
X34* X35*
2
1
2
1
* Jumper auf X34/X35 Pin 3-4 müssen gesteckt sein;
Codierung für Keramiksubstrat-Zentrierung
X13
X13
X12
X12
X11
X11
X33
X33
X32
X32
X31
X31
Transportsteuerung Transport 2 (ap)
00 349 302 (00 353 442)
X34* X35*
2
1
2
1
* Jumper auf X34/X35 Pin 3-4 müssen gesteckt sein;
Codierung für Keramiksubstrat-Zentrierung
X24ap
X24ap
X25ap
X25ap
Z 4
Z 3
(Transport 2)
(Transport 2)
Ventil
Keramiksubstrat
Ventil
Keramiksubstrat
Ventil
Keramiksubstrat
Ventil
Changeover Instructions Control PCB Conveyor Steuerung LP-Transport HS-50
Ausgabe 04/2002 1.6 Optionen Keramiksubstrat-Zentrierung / Vakuumtooling
21

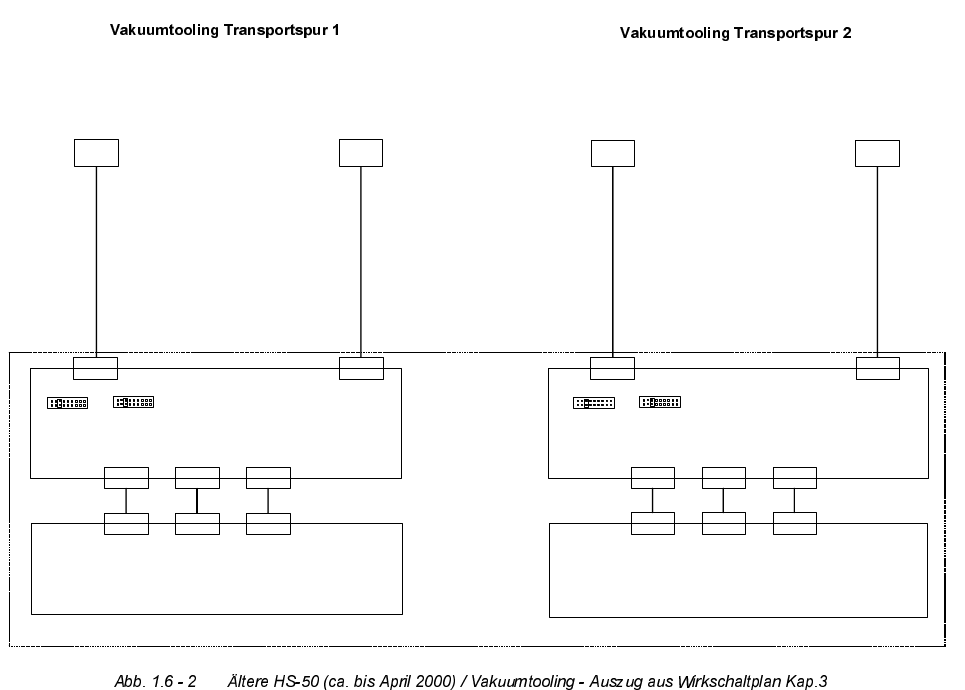

 9DNXXPWRROLQJ
Die nachfolgende Grafik zeigt den Anschluss der Option 9DNXXPWRROLQJ.
8PVHW]SODWLQH7UDQVSRUW
X24ao
X24ao
X25ao
X25ao
Z 1 Z 2
Ventil
Vakuum-
tooling 1
(Transport 1)
00 357 282
Ventil
Vakuum-
tooling 2
(Transport 1)
00 358 283
Umsetzplatine Transport 2 (an/ap)
00 348 267
Umrüstsatz Steuerung komplett HS50 Einfachtransport (Doppeltransport) / Mat.-Nr.: 00 349 885 (00 349 886)
Umsetzplatine Transport 1 (am/ao)
00 348 267
X13
X13
X12
X12
X11
X11
X33
X33
X32
X32
X31
X31
Transportsteuerung Transport 1 (ao)
00 349 302 (00 353 442)
X34* X35*
2
1
2
1
* Jumper auf X34/X35 Pin 5-6 müssen gesteckt sein;
Codierung für Vakuumtooling
X13
X13
X12
X12
X11
X11
X33
X33
X32
X32
X31
X31
Transportsteuerung Transport 2 (ap)
00 349 302 (00 353 442)
X34* X35*
2
1
2
1
* Jumper auf X34/X35 Pin 5-6 müssen gesteckt sein;
Codierung für Vakuumtooling
0
0
3
5
7
2
8
2
0
0
3
5
7
2
8
3
X24ap
X24ap
X25ap
X25ap
Z 4 Z 3
Ventil
Vakuum-
tooling 4
(Transport 2)
00 357 282
Ventil
Vakuum-
tooling 3
(Transport 2)
00 358 283
0
0
3
5
7
2
8
2
0
0
3
5
7
2
8
3
