第1部 基本篇 第2章 生产
2-28
3.请对准传送宽度尺寸。
选择画面右下角的“自动调整基版宽度”，即可显出“自动调整基版宽度”画面。
按以下说明点击“移动”后，传送功能随之启动。因此，点击之前，务必确认
传送活动区域没有妨碍物体。
。

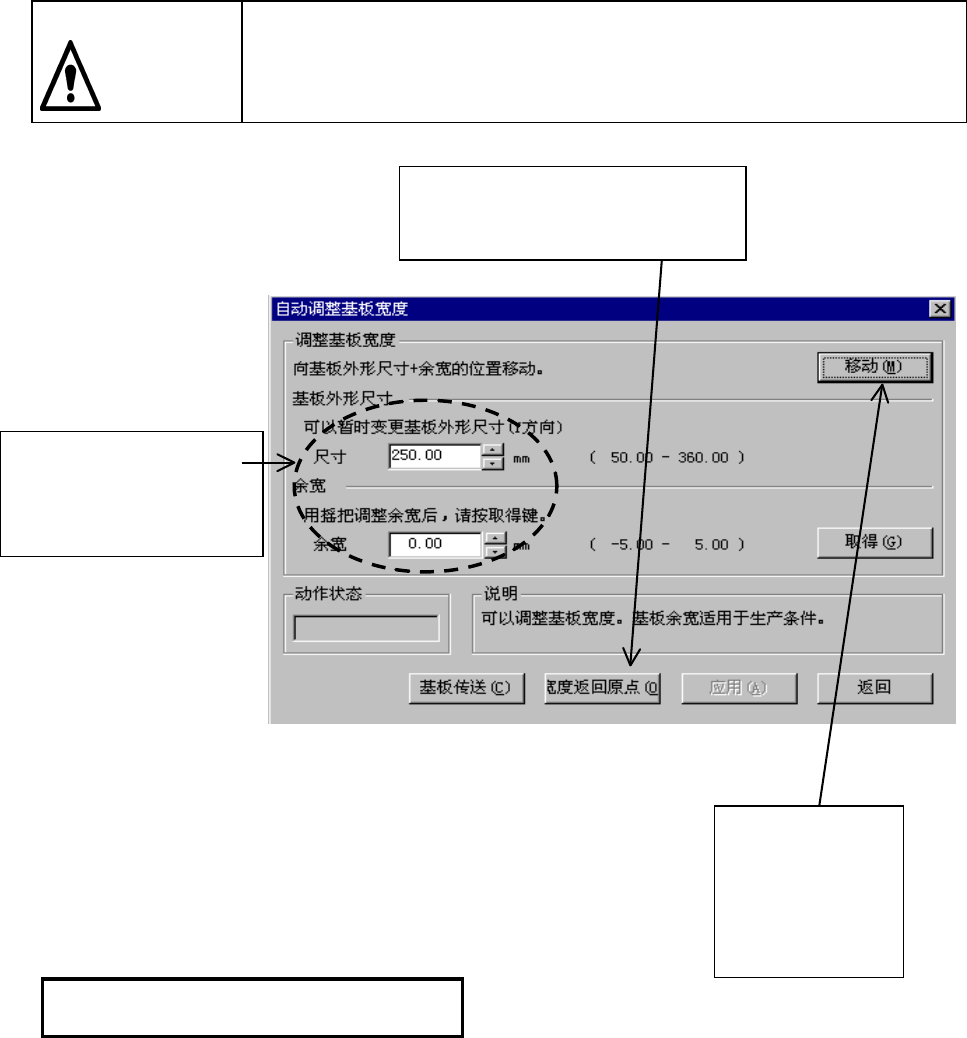

图 2.7.1.2.2 基板宽度的自动调整 （AWC，选项）
注意
①点击“宽度返回原点”，使
“基板宽度自动调整“返回原点。
②输入“尺寸、“余宽”。
（“余宽”幅度大约
+0.5mm〜1mm。）
③请点击“移动”，
调整宽度。
发动机随之启
动，进行宽度调
整。
④确认传送运行是否顺畅。
第1部 基本篇 第2章 生产
2-29
2-7-1-3 销基准的调整方法
定心销包括“基准销”和“从动销”，基板停止侧的销为基准销。
基准销和从动销的调整方法相同，但调整基准销后，需要重新设定“机器设置”，(设定方法
请参见“第8章8-1-2-3 基准销的位置”)。
一般的基板，其端点到基准销中心的距离 X、Y 都是 5mm。因此，要调整时只把
从动销向 X 方向移动就可。
<步骤>
1. 启动生产。
① 点击菜单栏上的“窗口”，再选择“传送·I/O状态”。
② 在“传送个别控制”上，按“个别控制”按钮。
随之出现下列“个别控制”画面。

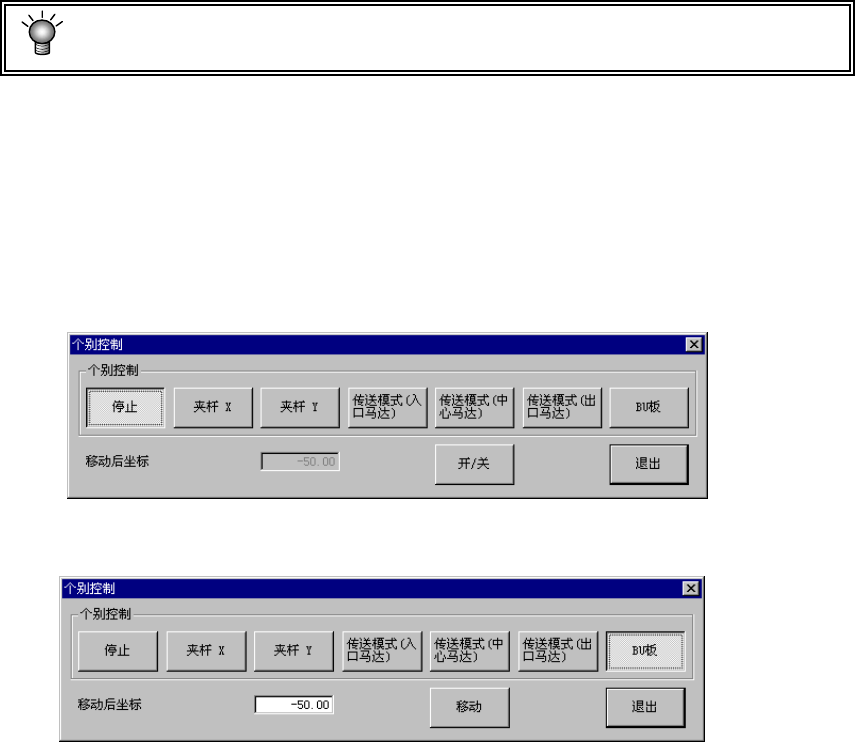

图 2.7.3.1.4 个别控制
图 2.7.3.1.4 个别控制(支撑台)
※ “个别控制”的操作方法如下:
① 从“个别控制”项目中，选择移动部位。
② 使用“ON/OF”按钮，通过反复on/off操作，调整部位。
● 在 “个别控制”的项目时，选择“支撑台”时，还可指定“移动后坐标”（支
撑台上升时的高度）。
第1部 基本篇 第2章 生产
2-30
2. 请松开导块。
请松开调整停止挡销⑲。
3. 请将停止挡销⑨置于“ON”。
选择停止挡销
,按下“ON/OFF”。
4. 请将生产基板顶在停止挡销上。
基板与停止挡销接触的部分因有缺口
而不稳定时，请松动停止挡销底部的螺丝(2
根)，用手在Y方向上进行移动调整。
5. 请将基版侧的孔对准定心销。

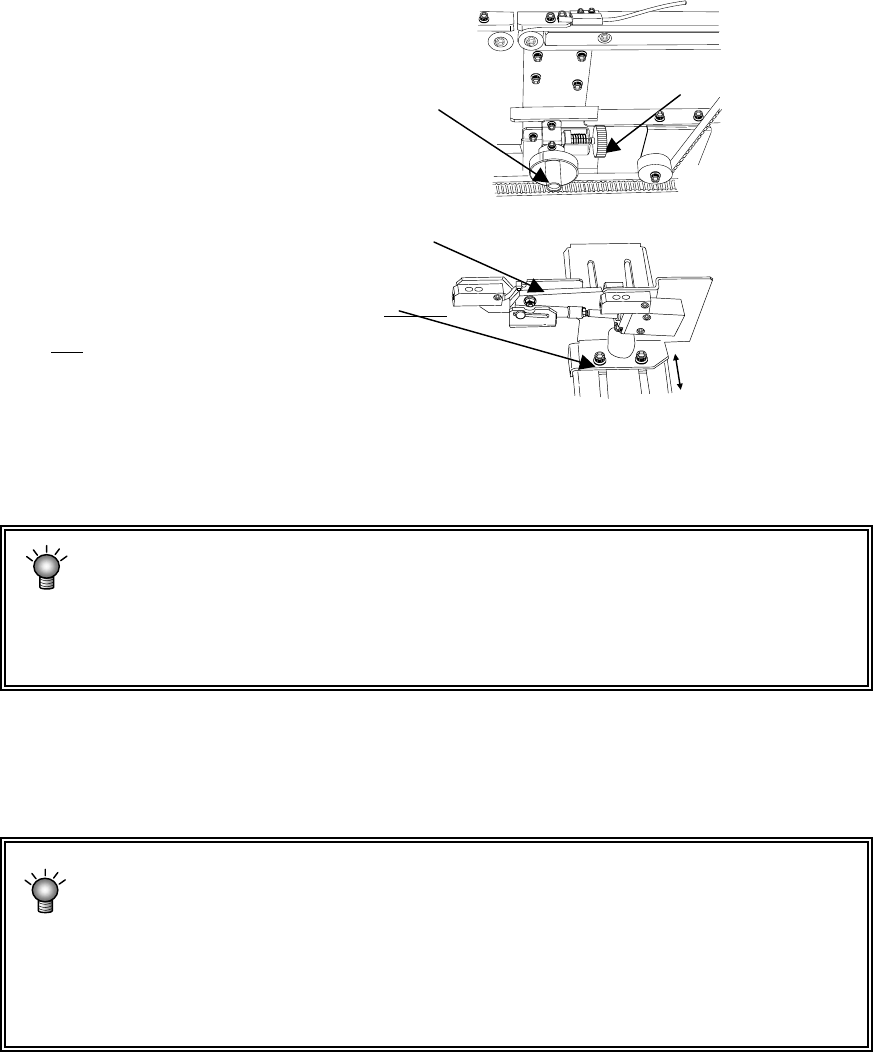

旋转调整手柄⑱，将定心销(从动侧)向X方向移动并对齐。
● 测定基板的孔间距，如果将基准销和从动销暂时固定在与其间距相等的位置上，
则比较容易对齐。
● 移动基准销时，请在停止挡销⑨和基板间设置 0.5mm 的间隙。如果间隙过小，
基板有可能无法顺利地设置。
6. 进行微调以使定心销能顺利插入基板孔中。
通过将“支撑台”ON/OFF,进行调整。
● 即使上升支撑台，销也不能到达基板孔时
① 请确认定心销是否上升。若位置在下,请上升定心销。(请参见 2-7-1-4 的(2))
② 确认“个别控制”的“移动地点坐标”的设定值是否正确。
完成定心销位置调整后，请在移动地点坐标中输入“- 基板厚度”(当基板厚
度为 1mm 时，设定为“-1mm”)。
7. 请固定定心销(从动侧)。
旋转调整停止挡销⑲，固定定心销(从动侧)。然后再次上下移动支撑台，确认固定销平滑
地进入基板孔。
8. 请配置支撑销。
请配合生产基板将支撑销⑫配置在支撑台面⑭上。如果在QFP等对贴片精度有特别要求的元
⑨
Y
调整停止挡销⑲
调整手柄⑱
