KE-2000R_InstructionManual_C_Rev00说明 - 第178页
第 1 部 基本编 第 2 章 生产 2-77 6) 激光波形显示 可显示激光波形。 详细情况，请参见“ 2-11-8 激光赃污”。 7) 切换显示 进行未贴片信息和供应装置信息的切换。 图 2.10.5.2.1 重试列表 ( 供应装置信息 ) 8) 修改数据 可变更元件数据。 详细情况，请参见“2-10-3修改数据”。 2-10-5-3 错误内容详请 有关生产时错误内容的详细情况请参见“第 3 部 附录”的 1-9 章节。
第 1 部 基本编 第 2 章 生产
2-76
2) 忽略
当选择忽略时，显示下图。

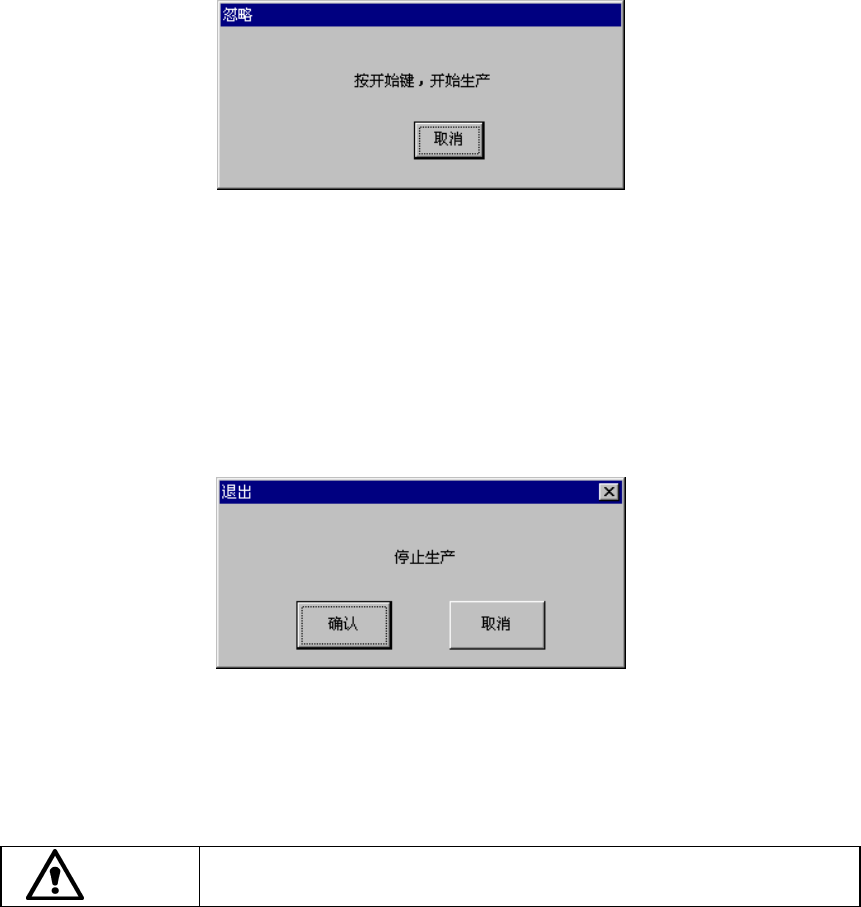

图 2.10.5.2.3 选择忽略时
显示此信息时，若按下<START>开关，则略过在重试列表中显示的元件(该层)，从下一层起、
继续生产。
按“取消”按钮，返回重试列表画面。
3) 中断
当选择中断时，显示下图。
图 2.10.5.2.4 选择中断时
中断生产，降下支撑台，使基板为可取出状态。此时，拆卸安装在贴片头上的吸嘴并结束运
行。按下操作面板上的＜STOP＞开关,也可进行同样的操作。
注意
单击 “中断”后，进行吸嘴交换动作。为了避免人身伤害，在运行过
程中切勿将手放入装置内部，也不要将脸和头靠近装置。
4) 跟踪贴片
对列表中显示的错误发生处进行吸取位置校正处理。
详细情况，请参见“2-10-5-4 吸取位置校正”。
5) 元件数
打开设置元件数窗口，可以进行元件数的管理。详细情况，请参见“2-10-1 设置元件数”。
第 1 部 基本编 第 2 章 生产
2-77
6) 激光波形显示
可显示激光波形。
详细情况，请参见“2-11-8 激光赃污”。
7) 切换显示
进行未贴片信息和供应装置信息的切换。

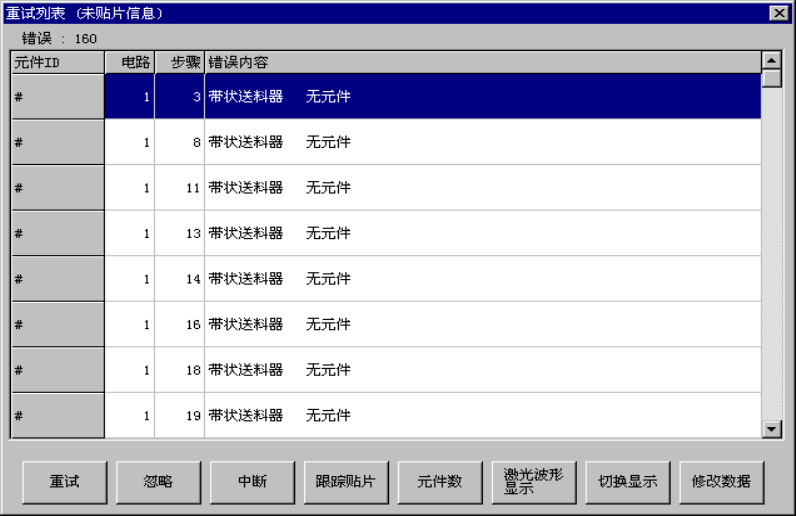

图 2.10.5.2.1 重试列表(供应装置信息)
8) 修改数据
可变更元件数据。
详细情况，请参见“2-10-3修改数据”。
2-10-5-3 错误内容详请
有关生产时错误内容的详细情况请参见“第 3 部 附录”的 1-9 章节。
第 1 部 基本编 第 2 章 生产
2-78
2-10-5-4 吸取位置校正
在显示重试列表时如果选择吸取追踪按钮，则显示图2.10.5.3.1。
按下操作面板的开始按钮，则开始吸取跟踪。
关于吸取位置追踪的详细情况，请参见“第4章 4-5-4-4-4坐标系：吸取位置”。
可对重试列表中显示的所有的“供应装置”或“元件”的吸取数据，进行吸取追踪，校正其
吸取位置。
进行了吸取位置校正的元件将自动补充。
图 2.10.5.4.1 吸取位置校正条件设定对话框
注意
若从未进行过进料器台架识别(在返回原点后，升起或降下台架后)，在吸取位置
移动前，会自动进行进料器台架识别。在进行进料器识别时，由于贴片头会横越
供应装置的上方，因此请勿将手、脸靠近或伸入装置中。
2-10-5-5 重试列表的帮助
双击重试列表中(未贴片信息、供应装置信息)该元件所在的行，则显示与该行错误对应的帮
助文件。
