第 1 部 基本编 第 2 章 生产 2-85 若检查结果为“ ‘ OK’ 以外的错误时”显示如下的确认。单击“是”进入单独检查模式。 图 2.10.6.1.8 连续检查错误 指定的全部元件的检查结束后显示如下画面。 单击「确定」。 图 2.10.6.1.9 检查结束
第 1 部 基本编 第 2 章 生产
2-84
2) 检查范围
从作为对象的元件条件中，归纳某个元件编号并进行检查,在这样的情况下选中。
① 开始元件编号
指定开始检查的元件数据编号。
② 结束元件编号
指定结束检查的元件数据编号。
③ 仅限于贴片元件
当限定为贴片数据中指定的元件数据时选中。
连续检查中将显示所检查元件的内容，并显示依次检查的进展情况和检查结果。

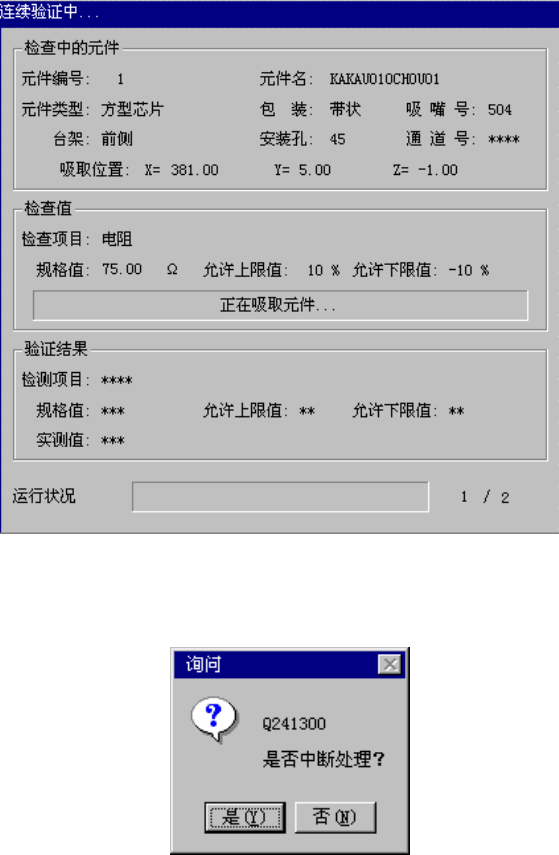

图 2.10.6.1.6 连续检查进行中
强行中止时请按停止按钮。显示如下信息。单击“是”,中断检查。
图 2.10.6.1.7 检查结束确认
第 1 部 基本编 第 2 章 生产
2-85
若检查结果为“‘OK’以外的错误时”显示如下的确认。单击“是”进入单独检查模式。

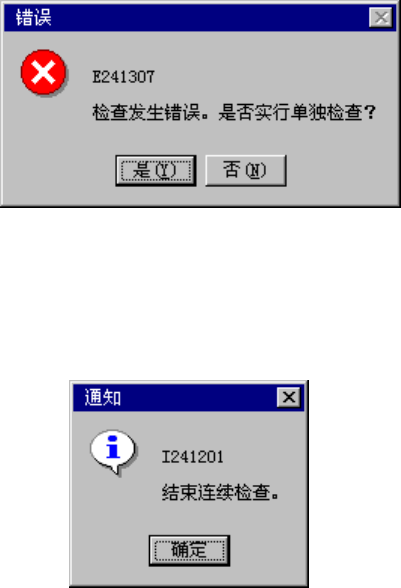

图 2.10.6.1.8 连续检查错误
指定的全部元件的检查结束后显示如下画面。
单击「确定」。
图 2.10.6.1.9 检查结束
第 1 部 基本编 第 2 章 生产
2-86
2-10-6-2 SOT 方向检查(可选)
1) 概要
在OCC中进行三端子SOT的方向检查。
2) 检查功能
有单独检查和连续检查。
3) 各种动作
① 吸取中使用的贴片头
吸取贴片头为自动选择。优先使用贴片头已经安装完成的吸嘴，以减少吸嘴的更换次数。
根据吸嘴的安装情况，每次检查时，贴片头有可能不同。
② 贴片对象元件尺寸
作为贴片对象的SOT的元件尺寸为“1608～□4.0mm”。
电极尺寸为长0.2mm～1.0mm，宽为0.1～1.0mm。
③ 检查后的元件返还
检查后的元件将被放回原来的位置或被废弃。
如下(表2-10-6-2-1)所示，根据包装而有所不同。废弃场所应根据元件数据中的“元件废
弃”设定进行废弃。
在连续检测开始前，显示是全部废弃还是显示每次确认的选择画面。

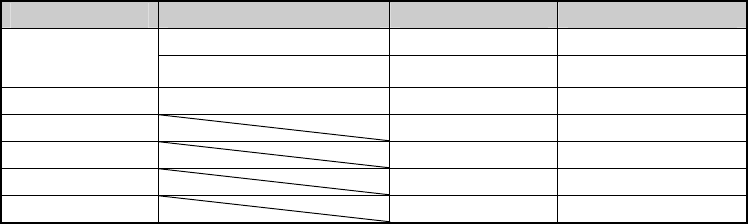

表 2.10.6.2.1 元件返还/废弃条件
包装 条件 返还 废弃
32mm 送料器 ○
带状
除此以外 ○ ○ *1
散装 ○ ○ *1
托架 ○ ○ *1
MTC ○ ○ *1
MTS ○ ○ *1
杆式 ○
*1 当废弃方法为“IC回收传送带”“元件保护”时，进行废弃。
④ 吸取用供应装置的选择
当同一元件有多个供应装置(吸取数据)时，默认为从最初输入的数据中吸取元件。
仅单独检查可根据需要更改供应装置。
⑤ 改变吸取坐标
无法顺利吸取时，可用手动输入或使用HOD设备进行坐标示教，改变吸取坐标。
⑥ 手动吸取
当没有吸取数据时，可用手动将元件安装到吸嘴上。此时，不能输入吸取坐标，也不能操
作送料器。
⑦ 检查
将吸取的元件以贴片姿势0°的状态贴片在SOT方向检查台上，利用左OCC判断其角度是否正
确。
