第 1 部 基本编 第 2 章 生产
2-86
2-10-6-2 SOT 方向检查(可选)
1) 概要
在OCC中进行三端子SOT的方向检查。
2) 检查功能
有单独检查和连续检查。
3) 各种动作
① 吸取中使用的贴片头
吸取贴片头为自动选择。优先使用贴片头已经安装完成的吸嘴，以减少吸嘴的更换次数。
根据吸嘴的安装情况，每次检查时，贴片头有可能不同。
② 贴片对象元件尺寸
作为贴片对象的SOT的元件尺寸为“1608～□4.0mm”。
电极尺寸为长0.2mm～1.0mm，宽为0.1～1.0mm。
③ 检查后的元件返还
检查后的元件将被放回原来的位置或被废弃。
如下(表2-10-6-2-1)所示，根据包装而有所不同。废弃场所应根据元件数据中的“元件废
弃”设定进行废弃。
在连续检测开始前，显示是全部废弃还是显示每次确认的选择画面。
表 2.10.6.2.1 元件返还/废弃条件
包装 条件 返还 废弃
32mm 送料器 ○
带状
除此以外 ○ ○ *1
散装 ○ ○ *1
托架 ○ ○ *1
MTC ○ ○ *1
MTS ○ ○ *1
杆式 ○
*1 当废弃方法为“IC回收传送带”“元件保护”时，进行废弃。
④ 吸取用供应装置的选择
当同一元件有多个供应装置(吸取数据)时，默认为从最初输入的数据中吸取元件。
仅单独检查可根据需要更改供应装置。
⑤ 改变吸取坐标
无法顺利吸取时，可用手动输入或使用HOD设备进行坐标示教，改变吸取坐标。
⑥ 手动吸取
当没有吸取数据时，可用手动将元件安装到吸嘴上。此时，不能输入吸取坐标，也不能操
作送料器。
⑦ 检查
将吸取的元件以贴片姿势0°的状态贴片在SOT方向检查台上，利用左OCC判断其角度是否正
确。
第 1 部 基本编 第 2 章 生产
2-87
4) SOT 方向单独检查
从菜单栏中选择“工具”/“检查”/“SOT方向单独检查”，显示如下画面。选择要检查的3
端子SOT元件名。

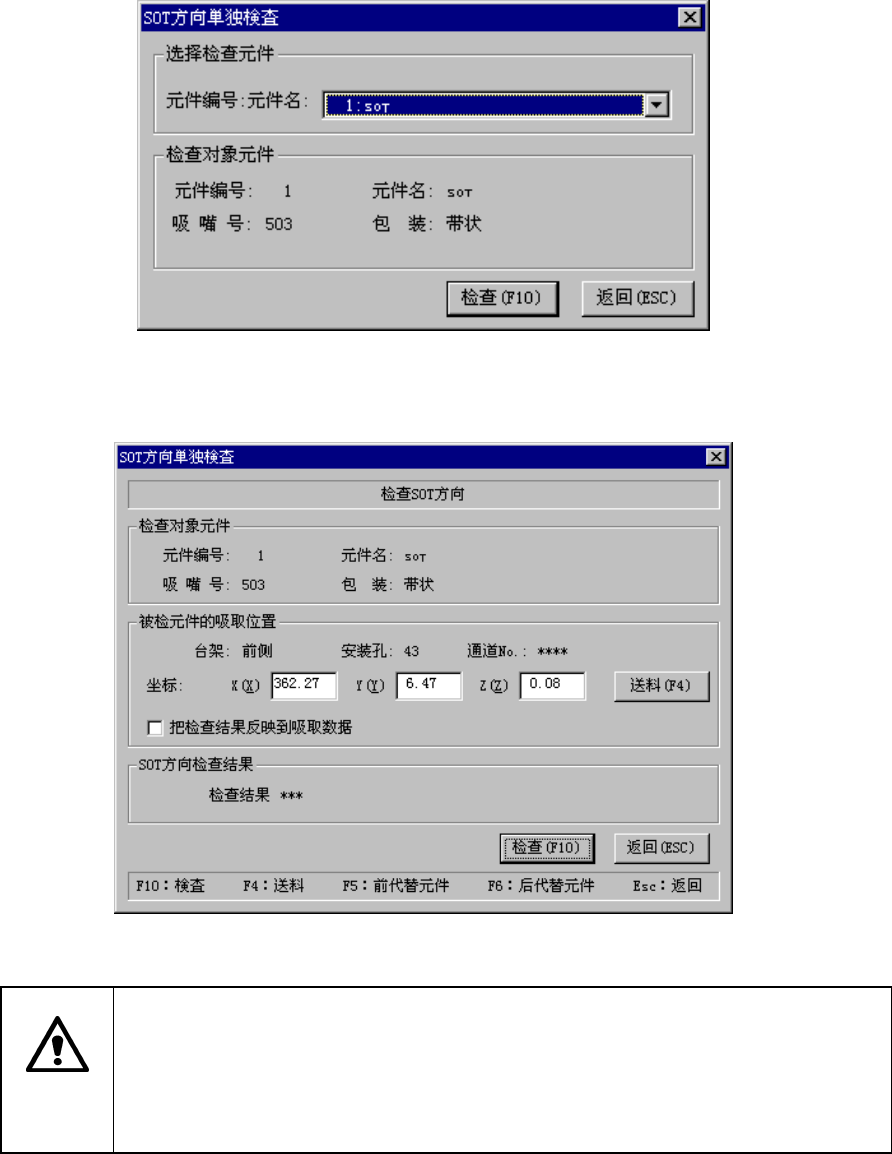

图 2.10.6.2.1 SOT 单独检查元件选择画面
单击“单独检查”显示如下画面。
图 2.10.6.2.2 SOT 方向单独检查
注意
按下“单独检查”，贴片头立即移动，开始生产。
为避免人身伤害，在运行过程中切勿将手放入装置内部，也不要将脸和头靠近装置。
在按下“单独检查”，请务必确认装置内部无人作业。
在按下“单独检查”前，请确认装置附近没有会受到人身伤害的人。
在按下“单独检查”前，请确认装置内部没有安装、安放会妨碍装置运行的物体(调
整工具等)。
