第 1 部 基本篇 第 2 章 生产
2-113
2-11-7 因元件保护导致的暂停
在生产程序的“元件数据(扩展设定)”中，指定了元件保护的元件若发生识别异常，则将暂
时停止生产，并显示如下画面。
图 2.11.7.1 元件保护暂停
请用手拆下元件后，选择“确定”按钮。此时显示如下画面。
图 2.11.7.2 暂停
按下<START>开关，则在元件废弃动作结束后，重新开始生产动作。
按下<STOP>开关，则中断生产动作。
第 1 部 基本篇 第 2 章 生产
2-114
2-11-8 激光赃污
如果在选中操作选项“生产(功能2)”标签中的“进行激光传感器的污染检查”，则当基板搬
入时将进行激光的脏污检查，检测出激光脏污时，暂时停止生产。
· 用兰色显示检测到激光脏污的贴片头。
· 贴片头移动到前面后暂停。请擦去激光的脏污。
图 2.11.8.1 暂停
● “显示激光波形”按钮
当暂停的原因为激光脏污错误、芯片直立错误、激光识别错误、异类元件错误时，显示激
光波形。
此时，按下“显示激光波形”按钮，则显示边缘检查的结果。
注意
按下“激光波形按钮”后，为了进行激光脏污检查，贴片头会
上下移动。

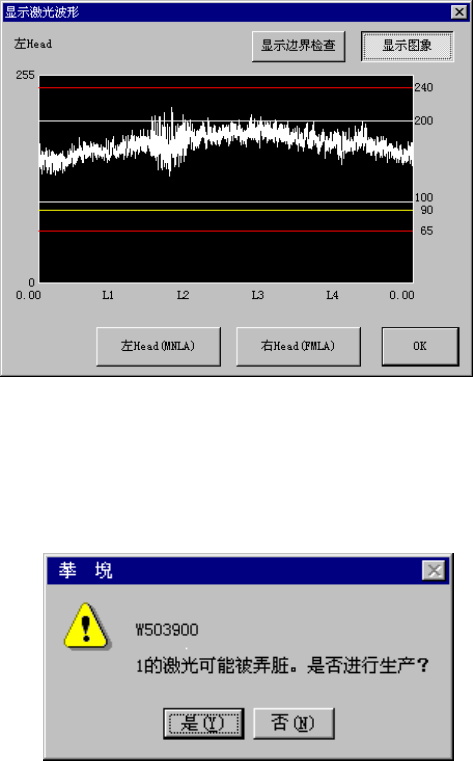

图 2.11.8.2 边缘检查显示(显示例.KE-2060R)
按下“左 Head”按钮，则显示左贴片头的边缘检查结果。
按下“右 Head”按钮，则显示右贴片头的边缘检查结果。
第 1 部 基本篇 第 2 章 生产
2-115
此时按下“显示图象”按钮，则显示图象波形的结果。
(显示画面因机型而异。)
图 2.11.8.3 图象显示(显示例.KE-2060R)
按下<START>开关，则将再次检测激光的赃污。如果未检测到激光脏污,则开始生产动作，检
测到激光脏污时，将显示如下信息。
图 2.11.8.4 激光脏污信息显示
“是” 开始生产动作。
“否” 返回暂停画面。
