第 1 部 基本篇 第 2 章 生产
2-141
2-11-14 发生错误时吸嘴的安装确认
在生产中进行吸嘴更换时，如果贴片头未能正确安装吸嘴，则生产异常终止。然后，可将贴
片头所抓住的吸嘴以手动或自动的方式返还至ATC中。
2-11-14-1 吸嘴返还对话框
在吸嘴更换过程中，当出现吸嘴安装错误时，生产异常终止，显示如下画面。
请指定手动或自动返还吸嘴。

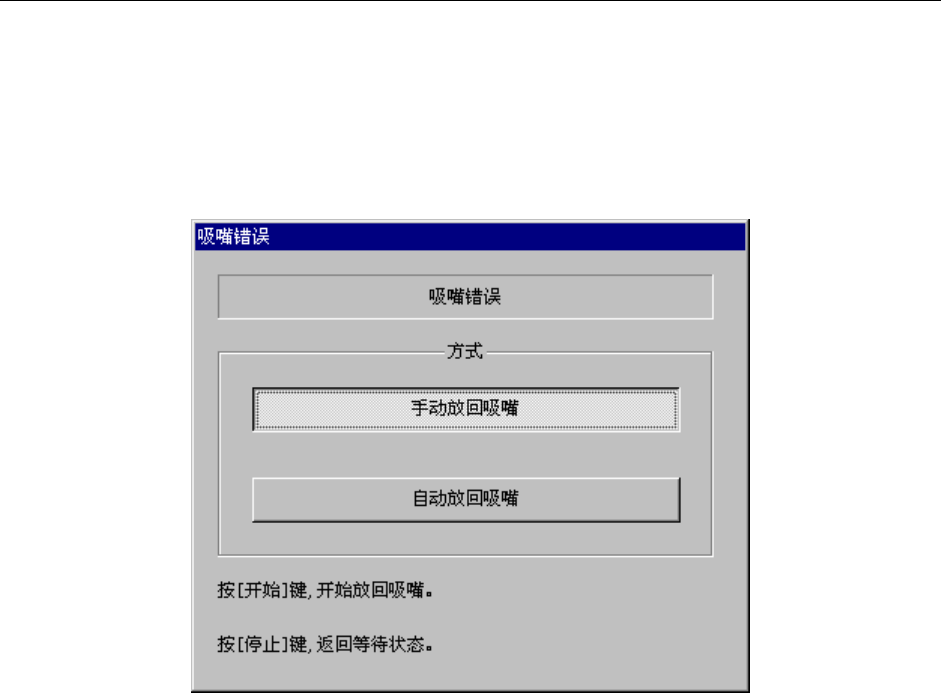

图 2.11.14.1.1 吸嘴错误
按下<开始>键，开始按照选择的吸嘴返还模式来返还吸嘴。
按下<停止>键，返回生产空运行状态。
第 1 部 基本篇 第 2 章 生产
2-142
2-11-14-2 手动返还吸嘴
如果选择手动返还吸嘴，则指示将贴片头移动到吸嘴拆卸位置，确认后，降下贴片头，手动
拆下吸嘴。

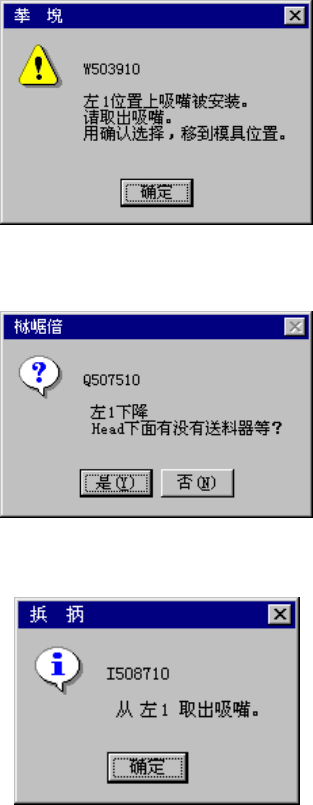

图 2.11.14.2.1 吸嘴拆卸位置移动信息
移动到吸嘴拆卸位置后，为了降下Z轴，确认送料器等是否在贴片头的下方。
图 2.11.14.2.2 下降确认信息
Z轴下降后，由于将出现吸嘴拆卸指示，因此请手动拆下吸嘴。
图 2.11.14.2.3 吸嘴拆卸的信息
选择“确定”后，当其他贴片头有吸嘴安装错误时，请做同样的处理。
在对所有的贴片头进行返还处理后，升起Z轴，移动到轴退避位置。
2-11-14-3 自动返还吸嘴
如果选择自动返还吸嘴，将自动返还发生吸嘴安装错误的吸嘴。
在对所有贴片头的吸嘴进行返还处理后，升起Z轴，移动到轴退避位置。
2-11-14-4 返还吸嘴后的动作
生产异常终止后返还吸嘴时，在返还后，进入生产空运行状态。
开始生产时检测到吸嘴错误时，在返还后，开始生产。
第 1 部 基本篇 第 2 章 生产
2-143
2-11-15 发生图像识别异常错误
2-11-15-1 取得图像识别异常错误信息 (仅适用于 KE－2055R、2060R)
发生图像识别异常错误时，显示如下的错误详细信息对话框。此对话框上有[错误图像处理]，
[取得错误图像数据]，[取得图像识别信息]等按钮。

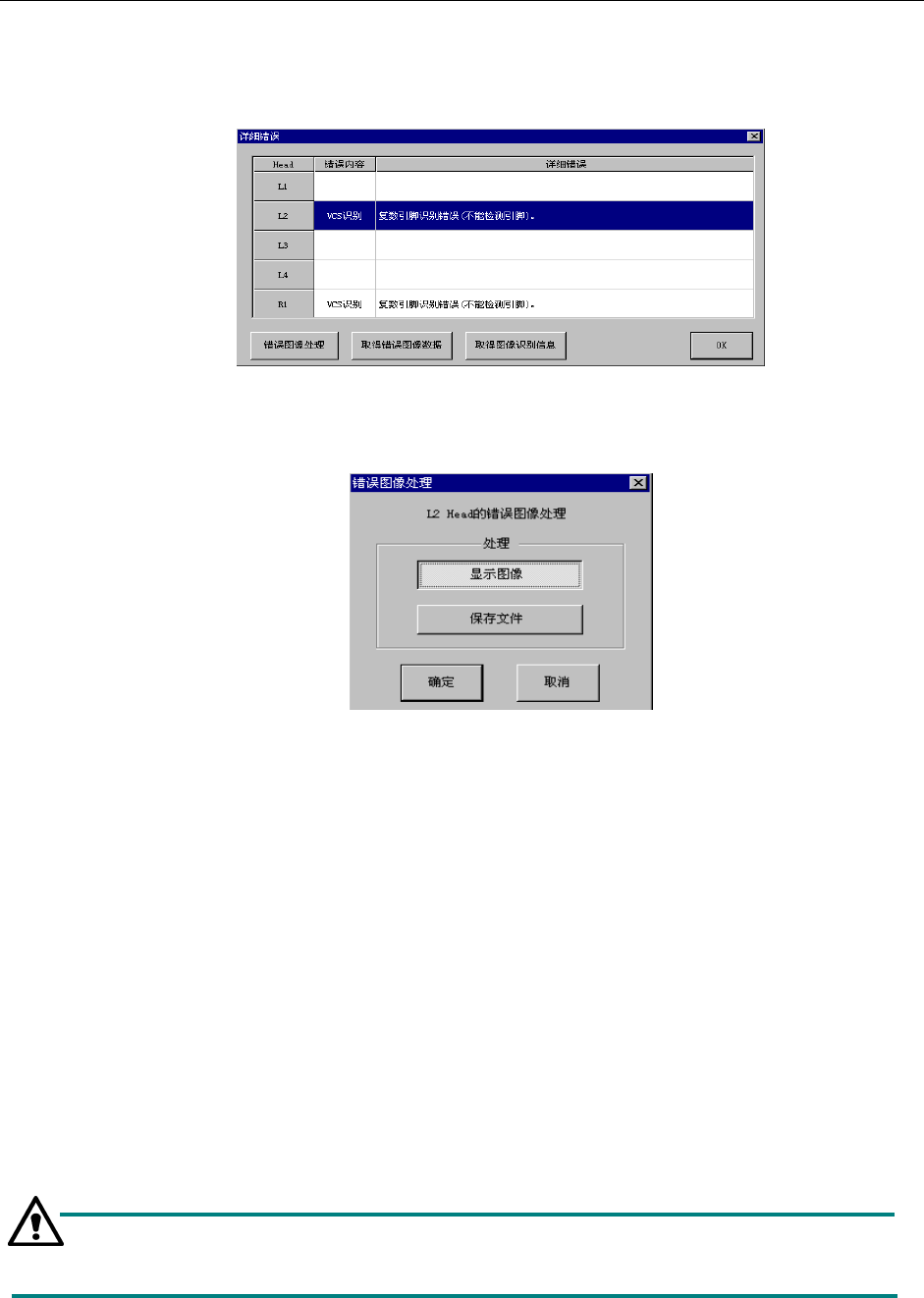

图 2.11.15.1 错误详细信息对话框中的按钮
(1) [错误图像处理] 按钮
单击[错误图像处理]按钮，就显示如下的[错误图像处理]对话框。
图 2.11.15.2 [错误图像处理]对话框
若在这里选择[显示图像]后，单击[确定]按钮，监视器上就关闭[错误图像处理]对话框后，显
示图像。
若在这里选择[保存文件]后，单击[确定]按钮，监视器上就关闭[错误图像处理]对话框后，显
示图像，并把错误图像保存到以下的文件夹里。
文件名 ：C:\Juki\Data\VRAM
文件名 ：REPxx.img（xx→L1,L2,L3,L4,R1）
若单击[取消]按钮，就什么处理都不做，关闭[错误图像处理]对话框。
(2) [取得错误图像数据]按钮
单击[取得错误图像数据]按钮，就取得错误图像数据，并把它保存到以下的文件夹里。
文件名 ：C:\Juki\Tools\VcsImage
文件名 ：生产程序名.img
如果在某错误详细信息对话框中，单击过[取得错误图像数据]按钮，就以后的此对话框中，不
能显示[错误图像处理]按钮(无效状态)。
(3)单击[取得图像识别信息]按钮，取得图像识别信息后，显示如下的[图像识别错误详细情报]
对话框（图 2.11.15.3）。
[错误图像处理]、[取得错误图像数据]、[取得图像识别信息]按钮是，发生图像识别错误的贴
片头的行被选择的时候，才能变为有效。
