第1部基本篇第3章保养 3-12 3-2-9 电气类 3-2-9-1 一般注意事项危险插拔各插头时，请在切断电源后再进行。注意 ·请绝对不要在不同的电压规格下使用。 ·在接通电源时，请确认装置处于安全状态。 ·接通电源时，请确认装置内部无人作业。 ·接通电源时，请确认在装置内部没有安装、安置会妨碍机器各种动作的物体 (调整工具等)。 ·供给空气时，请在切断电源后再进行。 3-2-9-2 日常检修事项 1. 请在电源电压为额定…

第1部基本篇第3章保养

3-11

3-2-8 挡片的更换

控制印刷基板传送方向的 “(Ａ)X 夹杆”和 “(Ｂ)挡块” 的先端部，安装有“挡片①”。 “ 挡

片①”因与基板的摩擦而发生磨损。

 当出现以下现象时，请更换挡片。

更换基准

• 当表面涂层脱落或基板中心不安定时。

• 磨损粉末明显。

更换方法

1. 拧松螺钉②，更换挡片①。

2. 挡片①需按下图（Ｃ）所示方向安装。

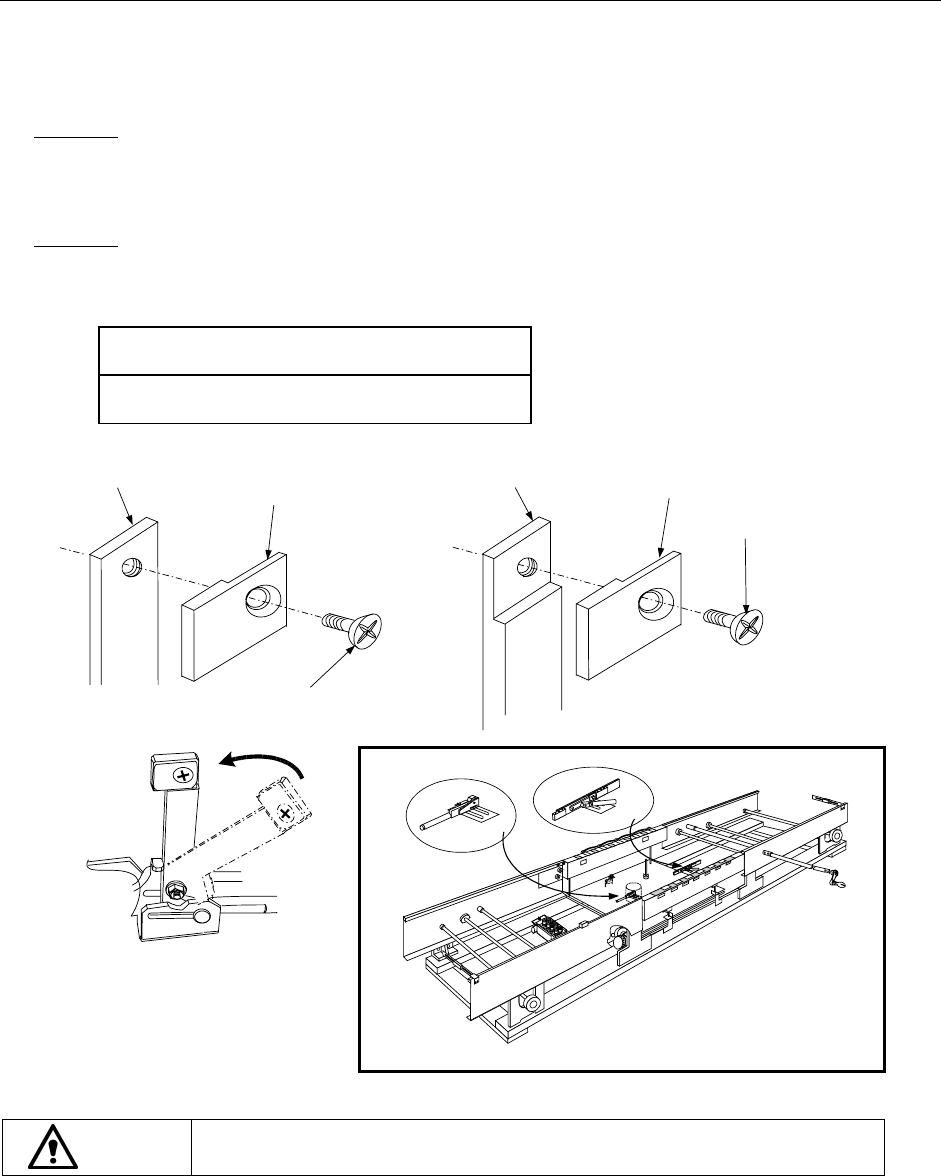

图 3-2-8 挡片的更换

危险

请将电源关闭后进行，以防误启动所造成的事故。

②螺钉：货号 SM1030401SE

①挡片：货号 E2233725000

＊传送部的详细结构，

请参照“2-7-1-1 传送部的构成”。

④ Ｘ夹杆

① 挡片

③ 挡块

② 螺钉

(A) X 夹杆图

(B) 挡块图

Ｘ夹杆

挡块

第1部基本篇第3章保养

3-12

3-2-9 电气类

3-2-9-1 一般注意事项

危险

插拔各插头时，请在切断电源后再进行。

注意

·请绝对不要在不同的电压规格下使用。

·在接通电源时，请确认装置处于安全状态。

·接通电源时，请确认装置内部无人作业。

·接通电源时，请确认在装置内部没有安装、安置会妨碍机器各种动作的物体

(调整工具等)。

·供给空气时，请在切断电源后再进行。

3-2-9-2 日常检修事项

1. 请在电源电压为额定电压±10%的范围内使用该装置。

2. 请确认各插头是否已连接牢靠。(键盘、HOD 等)

警告

为了避免因触电而造成重伤事故，请将总开关置于<断开>状态。

总开关是指建筑物内安装的电源开关，而非主机上的开关。

第1部基本篇第3章保养

3-13

3-3 清扫

3-3-1 XY 轴直动单元

请检查X轴组件与Y轴单元(左右两处)的导轨中有无垃圾、灰尘等，如有，请进行清扫。如果

擦去了润滑脂，请参照“3-4加油”，重新注入润滑脂。

图 3-3-1

①X 轴单元 ②Y 轴单元

①

②
