第1部 基本篇 第3章 保养 3-17 3-3-6 吸嘴 3-3-6-1 清洗方法 请使用装有酒精的超声波清洗器进行清洗。 清洗后，用气枪等吹去吸嘴内部的酒精，并将吸嘴装回到ATC装置，执行设置数据的吸嘴分配。 ¾ 用超声波清洗时的大致标准时间为5分钟。 ¾ 对于聚氨酯部分的污垢以及用超声波也清洗不 掉的吸嘴扩散器的污垢，请用浸 有酒精的软 布将其擦掉。 ¾ 清洗后，为防止吸嘴内部生锈，请在吸嘴滑块上涂抹 New Deflex Oil …
第1部 基本篇 第3章 保养
3-16

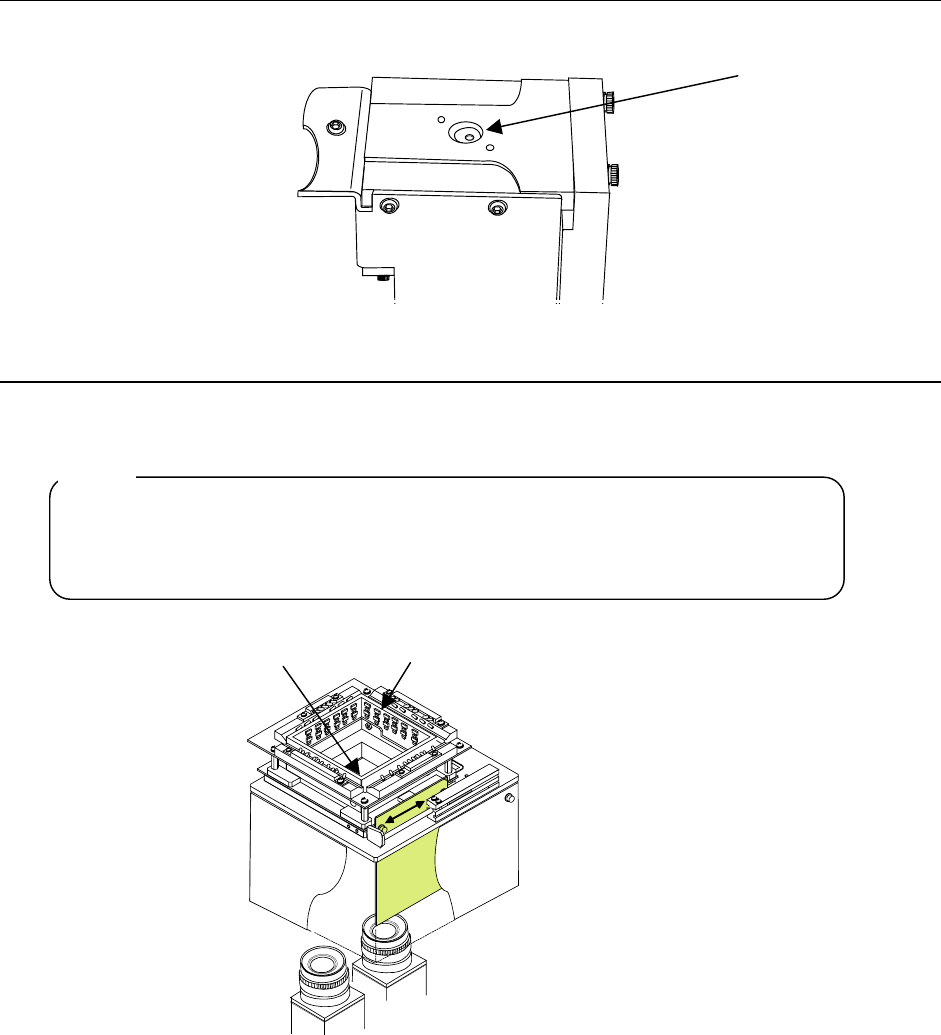

3-3-4 CAL 块
检查CAL块①上有无灰尘等异物，如果有，请进行清扫。
3-3-5 VCS(仅限于 KE-2055R、2060R)
检查VCS的上面(视窗与LED)有无灰尘等异物，如果有，请用浸有酒精的干净棉纱或纱布等彻
底擦掉。
如果使用溶剂(丙酮、香蕉水等)进行擦拭，传感器视窗周围的树脂部分可能会溶
解，因此请绝对不要使用。
视窗 LED
①
注意：
第1部 基本篇 第3章 保养
3-17
3-3-6 吸嘴
3-3-6-1 清洗方法
请使用装有酒精的超声波清洗器进行清洗。
清洗后，用气枪等吹去吸嘴内部的酒精，并将吸嘴装回到ATC装置，执行设置数据的吸嘴分配。
¾ 用超声波清洗时的大致标准时间为5分钟。
¾ 对于聚氨酯部分的污垢以及用超声波也清洗不掉的吸嘴扩散器的污垢，请用浸有酒精的软
布将其擦掉。
¾ 清洗后，为防止吸嘴内部生锈，请在吸嘴滑块上涂抹New Deflex Oil NO.1。
1. 请勿将吸嘴返回贴片头，一定要将其返回ATC装置。
2. 如果将505、506、507、508吸嘴那样的带有氨基甲酸乙酯的吸嘴长时间浸泡在酒精中，
会导致氨基甲酸乙酯部分的老化或剥离，因此在清洗时请按下图所示，将吸嘴头朝下放
置在容器中，不要让氨基甲酸乙酯浸泡在酒精中。
3. 请绝对不要使用酒精以外的溶剂(丙酮等)。
4. 请勿分解吸嘴。
5. 清洗完吸嘴后，请不要在吸嘴上使用New Deflex Oil NO.1以外的润滑油。
6. 切勿使New Deflex Oil NO.1附着在吸嘴的扩散器和橡胶部分。

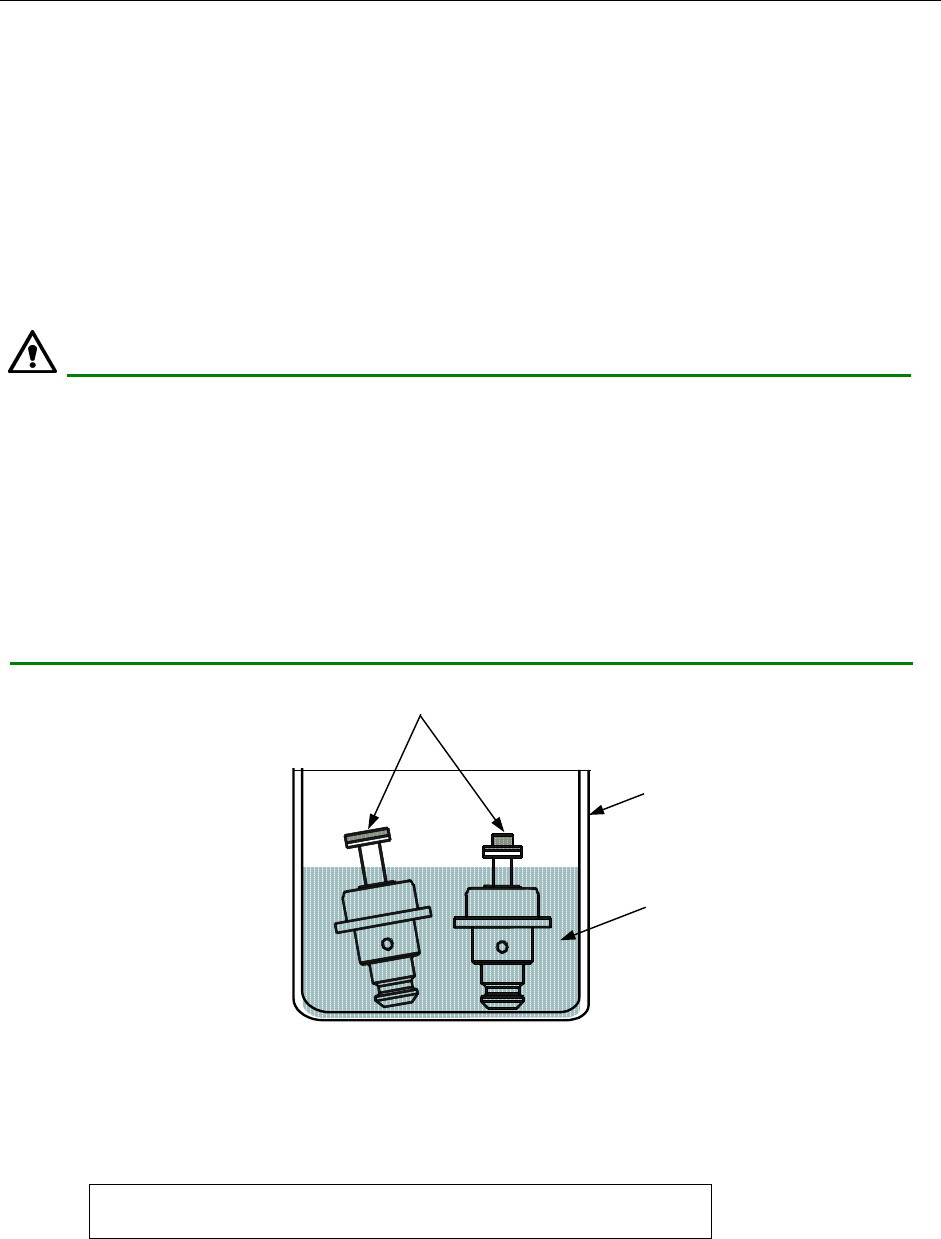

图 3-3-6-1 吸嘴的清洗
关于使用的酒精
考虑到清洗效果、成本以及为了方便购买，我们推荐您使用IPA乙醇。.
推荐溶剂：IPA(异丙醇)、乙醇(酒精)
橡胶部分
烧杯
酒精
注意
第1部 基本篇 第3章 保养
3-18
3-3-6-2 清扫后涂抹润滑油
由于乙醇和IPA(异丙醇)中含有水分，如果用超声波清洗后不采取防锈措施，吸嘴内部会有生
锈的可能。因此在清洗后,请在吸嘴滑块上涂抹New Deflex Oil No.1(JUKI货号 MDFRX10
01L0)。
¾ 在涂抹润滑油时，如下图所示，用New Deflex Oil No.1将棉签涂到半湿后，在需要涂抹的
部分(在按下吸嘴滑块时，从吸嘴套内突出的部分)涂上一滴润滑油。
¾ 将吸嘴滑块上下移动20～30次左右，以使润滑油均匀地浸到吸嘴滑块上。
¾ 如果吸嘴套的外面粘附有润滑油或涂抹后有多余的润滑油，请用干净的棉纱将其擦掉。
◆ 另外，请注意勿使吸嘴的扩散器与橡胶部位(下图斜线部分)粘上润滑油。
涂抹湿，切勿使用New Deflex Oil No.1以外的润滑油。
若使用润滑脂等高粘度油脂类，会导致吸嘴滑块不能顺利返回。
图 3-3-6-2 清扫后涂抹润滑油示意图
注意
溶剂有起火燃烧的危险。因此在使用时请充分予以注意。
请绝对不要使用丙酮。否则会导致吸嘴扩散器变色。
作业时请使用防止有机气体的面罩。IPA 的成分中含有对人体有害的物质。
危险
为防止因意外启动而引发事故，请在切断电源后进行涂抹作业。
棉签
小容器
吸嘴滑块
扩散器
吸嘴套
涂抹润滑油的部分
棉纱
LOIL
棉签
橡胶
