第 1 部基本编第 1 章设备概要 1-8 1-1-4 设备概要 1-1-4-1 本设备的构成（例）图 1-1-4-1-1 正面图图 1-1-4-1-2 右面图 ① 视屏监视器 ④ 键盘 ⑦ 主开关 ② 液晶显示器 ⑤ 跟踪球 ⑧ 过滤器调节器 ③ HOD 单元 ⑥ 信号灯 ⑨ 风速计/3.5FDD 单元图 1-1-4-1-3 ① ATC 单元 ④ OCC 单元(R) (2055R ､ 2060R 用) ⑨ CAL 块单元 …

第 1 部基本编第 1 章设备概要

1-7

1-1-3-3. KE-2060R 系统构成

KE-2060R/KE-2060RL/KE-2060RE

＊1 带有*1 的选项为出厂选项。

＊2 仅 KE-2060E 对应 25mm 元件。

电源装置

CPU 板

I/O 控制装置

马达控制装置

筐体

X-Y 定位装置

贴片头

SOT 方向检查功能

基板传送装置

ATC(自动工具更换装置)

送料器台

送料器悬浮检测装置

气压设备配管系统

图像识别装置

元件检验功能(CVS)

送料器台位置指示功能

自动切带器

IC 回收带

散件送料器、带式送料器、管式送料器（层积管式送料器）

托盘支架、双托盘架(TR1)

矩阵式托盘更换装置(TR4S/TR6S/TR6D)

矩阵式托盘架(TR5S/TR5D)

不间断运行功能

HLC(主生产线计算机)

EPU(外部编程装置)

紧急停止按钮

UPS

带有信号灯蜂鸣器

激光识别贴片头(MNLA)

高度测量装置(HMS)

偏移校正摄像机(OCC)L

坏板标记阅读器(BMR)

贴片工位

销基准

自动基板宽度调整装置

L-Wide 选项

外形基准

统一更换台功能

备用更换台功能

送料器摆放台

图像监视器

表示选项

液晶显示器

HOD

键盘

跟踪球

FDD

HDD

100BASE/10BASE T

以太网卡

打印机端口

触摸面板

背面操作装置

共面性功能

偏移校正摄像机(OCC)R

元件识别摄像机(VCS)

标准摄像机(视野 54mm)

高分辨率摄像机(视野 27mm)

超级可调节底座

板观察程序

MNVC

SCS(防止元件误装系统)

FCS(Flexible Calibration System)

激光识别贴片头（FMLA）

对应 12mm 元件（NC）

对应 20mm 元件（HC）

对应 25mm 元件（EC）

第 1 部基本编第 1 章设备概要

1-8

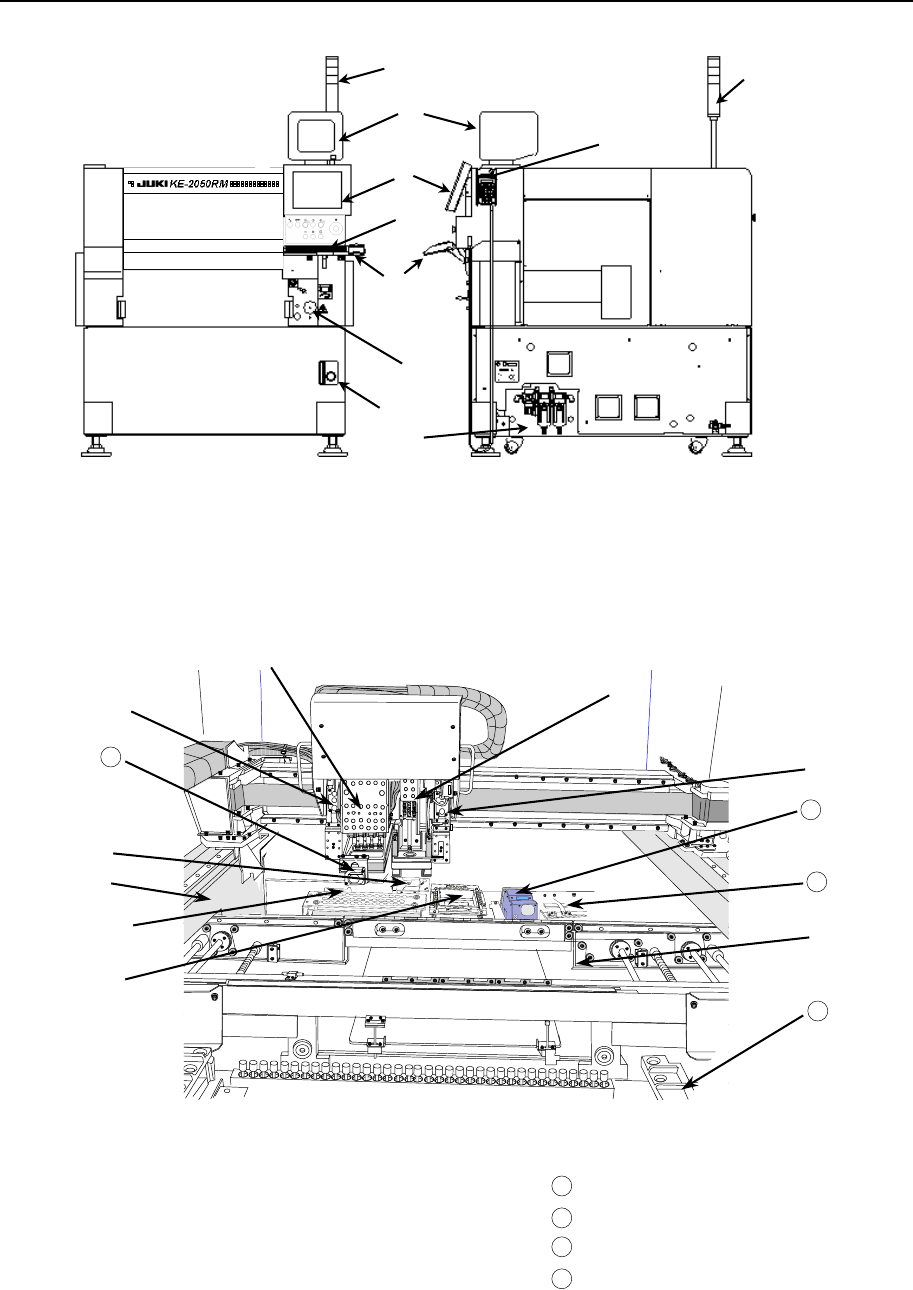

1-1-4 设备概要

1-1-4-1 本设备的构成（例）

图 1-1-4-1-1 正面图图 1-1-4-1-2 右面图

① 视屏监视器 ④ 键盘 ⑦ 主开关

② 液晶显示器 ⑤ 跟踪球 ⑧ 过滤器调节器

③ HOD 单元 ⑥ 信号灯 ⑨ 风速计/3.5FDD 单元

图 1-1-4-1-3

①

ATC 单元 ④ OCC 单元(R) (2055R､2060R 用) ⑨ CAL 块单元

② MNLA 贴片头单元 ⑤ OCC 单元(L) 送料器台单元

⑥ VCS 单元 (2055R､2060R 用) HMS 单元 [OP]

③ FMLA 贴片头单元 ⑦ X-Y 单元多面性单元 (2055R､2060R 用［OP］)

(2060R 用)

⑧ 基板传送单元 CVS 单元 [OP]

③

⑤

④

①

②

⑦

⑧

⑨

⑥

①

②

③

④

⑤

⑦

⑧

⑨

⑥

第 1 部基本编第 1 章设备概要

1-9

1-1-4-1-1 基板传送部分的构造

★

图 1-1-4-1-4 基板传送

① 搬入传感器 ⑧ 驱动轴

夹杆 Y(外形基準用)

② 搬出传感器 ⑨ 停止挡销

减压阀(外形基準用)

③ 停止传感器 ⑩ 夹杆 X(外形基準用)

等待传感器

④ C-OUT 传感器

定心销调节手柄

⑤ BU 原点传感器

BU 台调节停止挡销

⑥ 传送电磁阀

伺服马达调整杆

⑦ 传送马达

BU 销手柄

⑨

②

⑧

⑤

⑥

①

③

④

①

⑦

⑩

⑧

★

①

②
