第1部 基本篇 第3章 保养
3-26

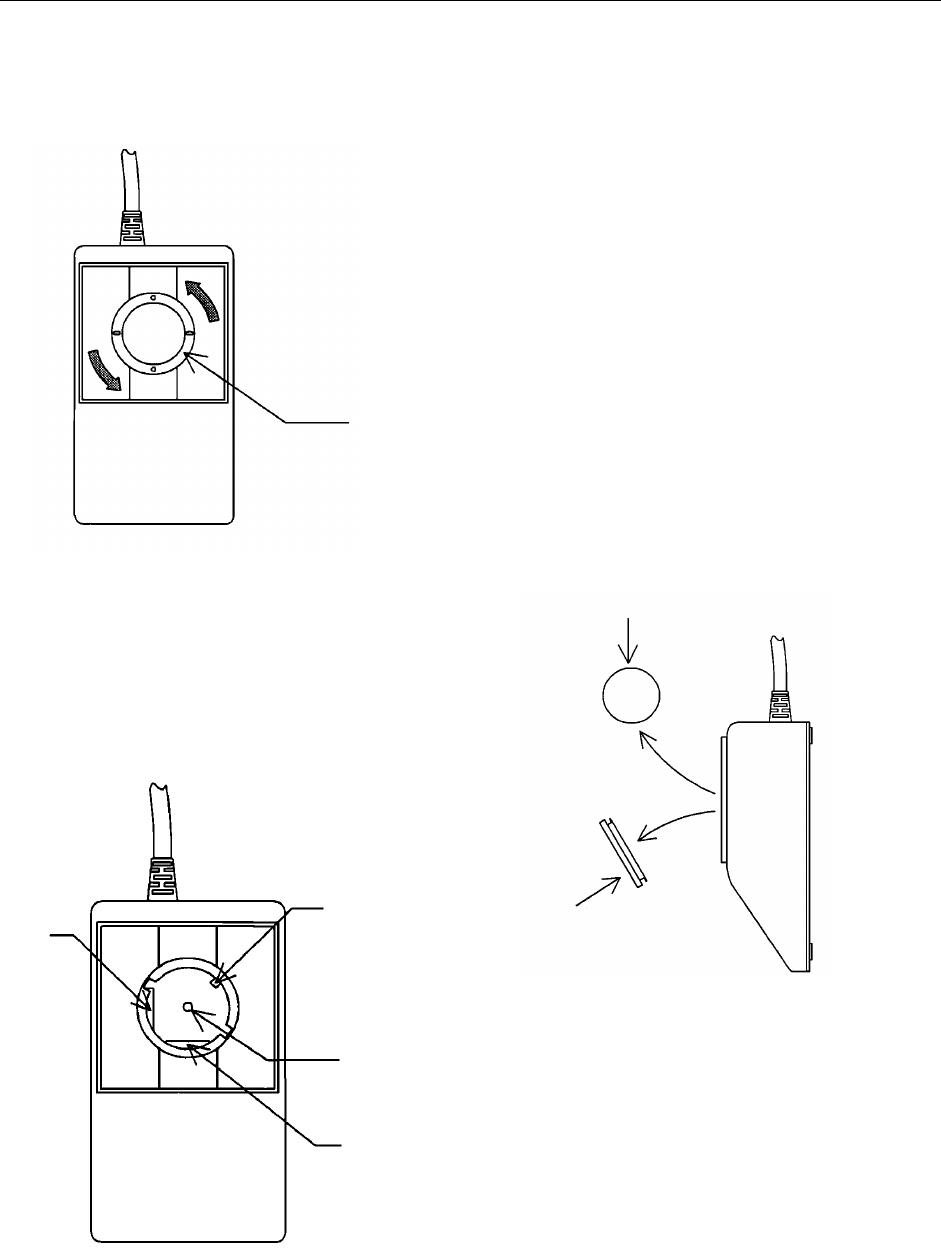

3-3-13 跟踪球
请清扫跟踪球内部附着的灰尘或异物。
① 请将环按逆时针方向(箭头方向)旋转。
② 拆下环和球。
将球放在软布上等不会滚动的地方。
③ 使用软布等清扫如左图所示的与球接触
的部分。
同样擦拭掉球的污垢。
(严禁水分)
环
45度轴
X检测轴
球支撑
球
Y检测轴
环
第1部 基本篇 第3章 保养
3-27

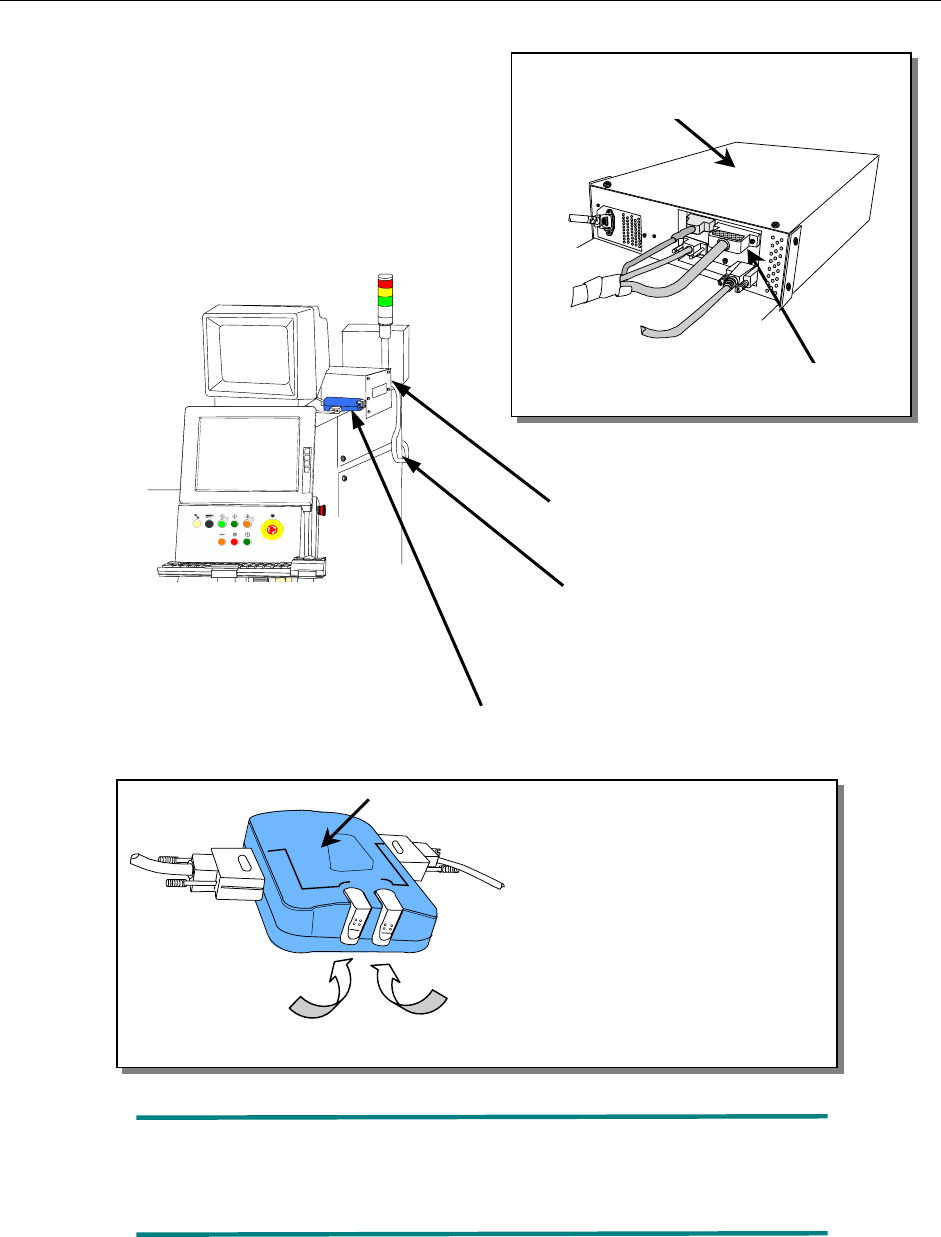

3-3-14 共面性传感器(选购件.仅限于 KE-2055R、2060R)
3-3-14-1 各部分的名称
§监视器画面的切换开关设定§
“接通电源时”或进行“一般业务”时，请使用“A 侧”。
如果设定为 B，则不显示菜单画面。
图 3-3-14-1.共面性的构成
①
②
B侧
A侧
③ 监视器画面切换开关
Ａ
Ａ
Ｂ
◇监视器画面切换开关说明
A 侧：本体画面(标准)
B 侧：共面画面(保养用)
③
①
コプラ用コントローラ
②
コプラ用センサケーブル
② 共面传感器电缆
① 共面控制器
第1部 基本篇 第3章 保养
3-28

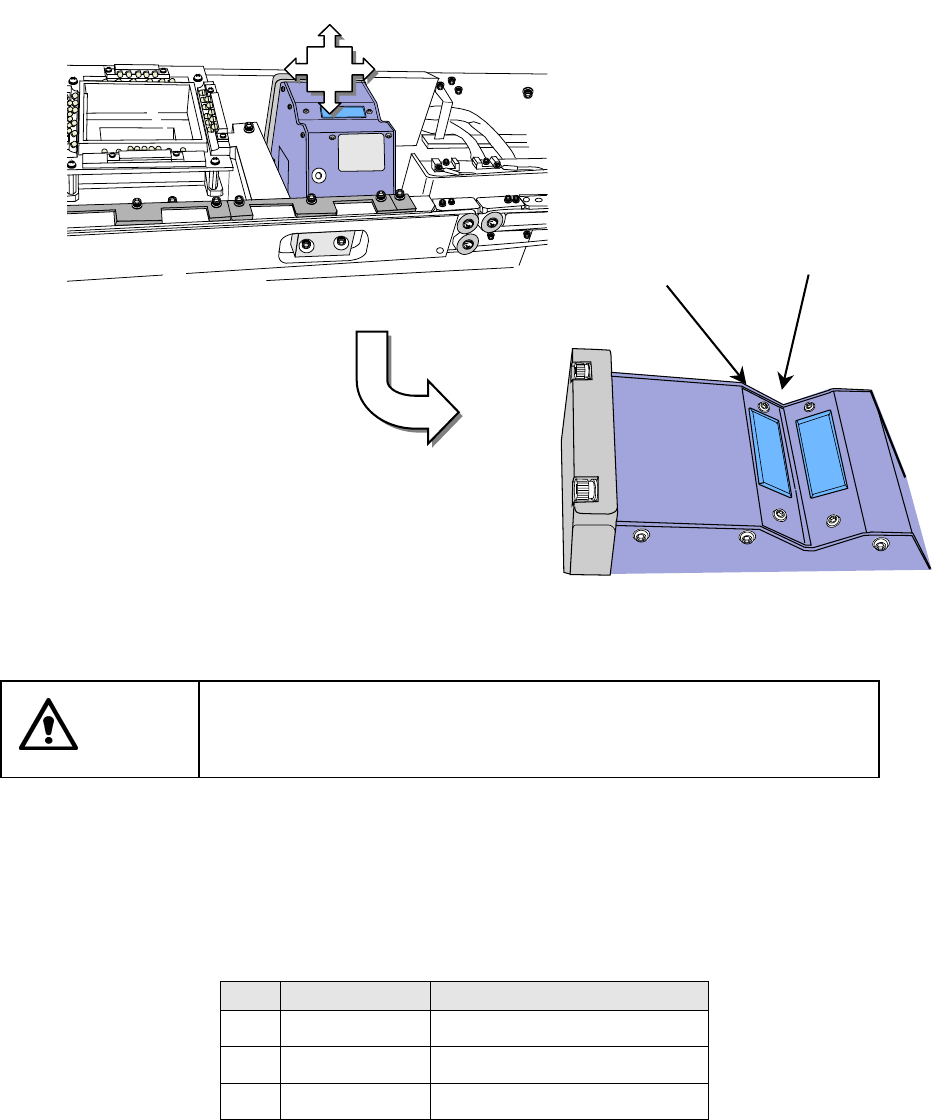

3-3-14-2 日常检修
请检查过滤器单元(投光窗/感光窗)的脏污。(每天进行)
◇ 请用干的干净棉纱或纱布擦去脏污。
注意
请充分注意过滤器单元的脏污。
否则会导致误动作。
另外：擦去脏污时，切勿使用酒精。
3-3-14-3 元件一览表
元件一览表如下所示。
表 3-3-14-1. 元件一览表(共面性单元)
No. 货号 名称
１ E9675729000 共面用传感器电缆
２ E9674729A00 过滤器单元(感光侧)
３ E9674729B00 过滤器单元(投光侧)
感光窗
投光窗
图 3-3-14-2 共面性传感器
清扫
