第1部 基本篇 第3章 保养
3-28
3-3-14-2 日常检修
请检查过滤器单元(投光窗/感光窗)的脏污。(每天进行)
◇ 请用干的干净棉纱或纱布擦去脏污。
注意
请充分注意过滤器单元的脏污。
否则会导致误动作。
另外：擦去脏污时，切勿使用酒精。
3-3-14-3 元件一览表
元件一览表如下所示。
表 3-3-14-1. 元件一览表(共面性单元)
No. 货号 名称
１ E9675729000 共面用传感器电缆
２ E9674729A00 过滤器单元(感光侧)
３ E9674729B00 过滤器单元(投光侧)
感光窗
投光窗
图 3-3-14-2 共面性传感器
清扫
第1部 基本篇 第3章 保养
3-29
3-4 加油

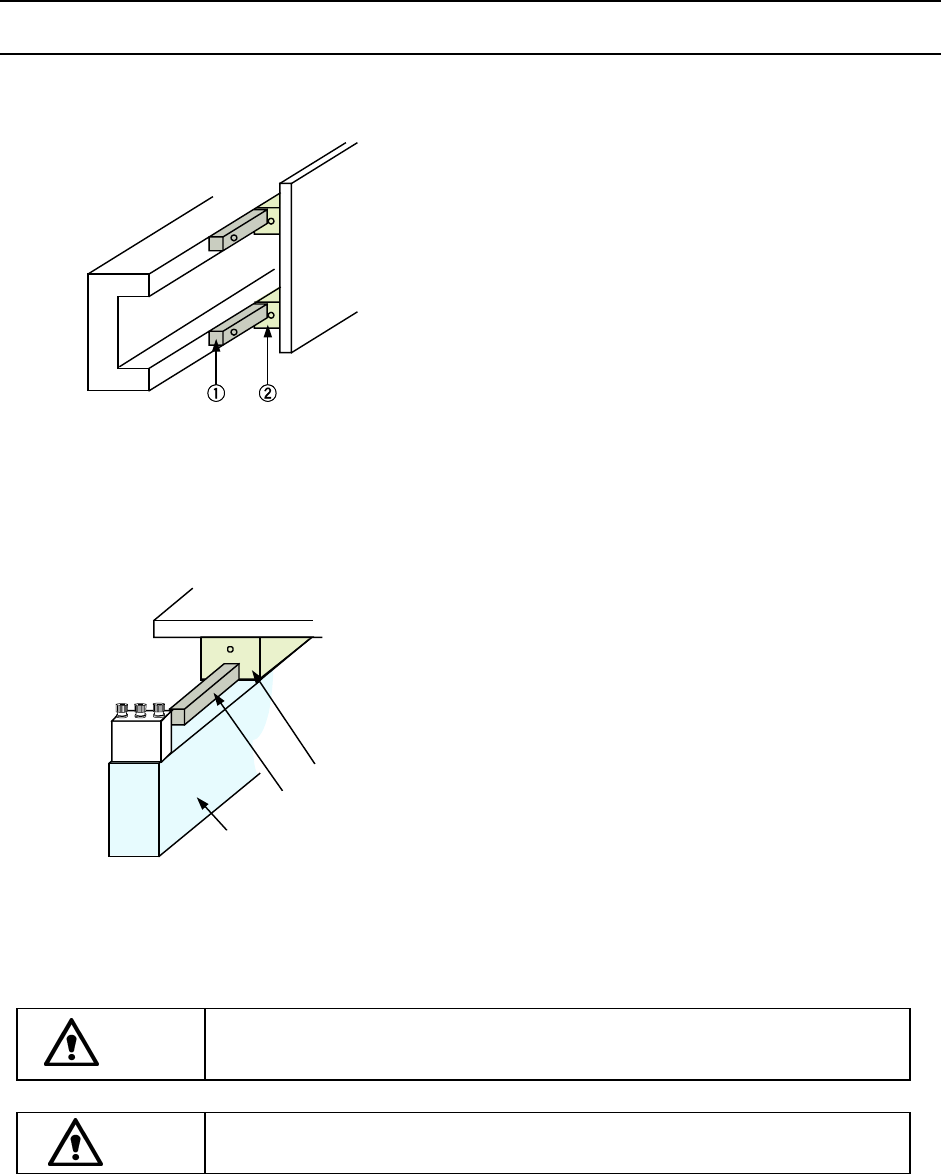

3-4-1 XY 轴直动单元
(1) X轴直动单元
①X轴直动单元导轨(×2)
②X轴直动单元(×4)
图 3-4-1-1 XY 轴直动单元
用润滑脂注脂枪从X轴直动单元的润滑脂注脂孔加入润滑脂。
(2) Y轴直动单元
①Y轴框架(×2)
②Y轴直动单元导轨(×2)
③Y轴直动单元(×4)
图 3-4-1-2 Y 轴直动单元
用润滑脂注脂枪从Y轴直动单元的润滑脂注脂孔加入润滑脂。
注意
请绝对不要给 XY 轴的驱动皮带或电动机的轴承加油(机油、润滑脂)。
危险
为防止因意外启动而引发事故，请在切断电源后进行加油作业。
①
②
③
②
③
①
第1部 基本篇 第3章 保养
3-30
3-4-2 传送螺旋轴(传动轴)
请在*标记处全面涂抹润滑油。
*
图 3-4-2-1 传送螺旋轴
3-4-3 传送导轴
请给导轴(左右2处)全面涂抹润滑油。
图 3-4-3-1 传送导轴
3-4-4 基板挡块部
请在*标记孔处注入润滑脂。
*
*
图 3-4-4-1 基板挡块部
危险
为防止因意外启动而引发事故，请在切断电源后进行加油作业。
导轴
润滑脂(垫圈部分)
螺旋轴
润滑脂(沟槽部)
