第1部 基本篇 第4章 生产程序制作 4-27 4-3-4 贴片数据 输入与贴片元件的贴片坐标有关的信息。 多电路板时，输入相对于“基准电路”的信息。 贴片点数 最多为 3，000 点，分割基板时最多可输入 10，000 点。 4-3-4-1 贴片数据画面的显示 制作基板数据后，单击画面上方的“贴片数据”标签，显示贴片数据制作画面(下图为制作完 成例)。 图 4-3-4-1 贴片数据画面
第1部 基本篇 第4章 生产程序制作
4-26
范围检查
进行数据切换(选择贴片数据等)时，对输入的 BOC 标记与坏板标记坐标是否在基板
内(或电路内)、以及电路是否在基板内进行范围检查。

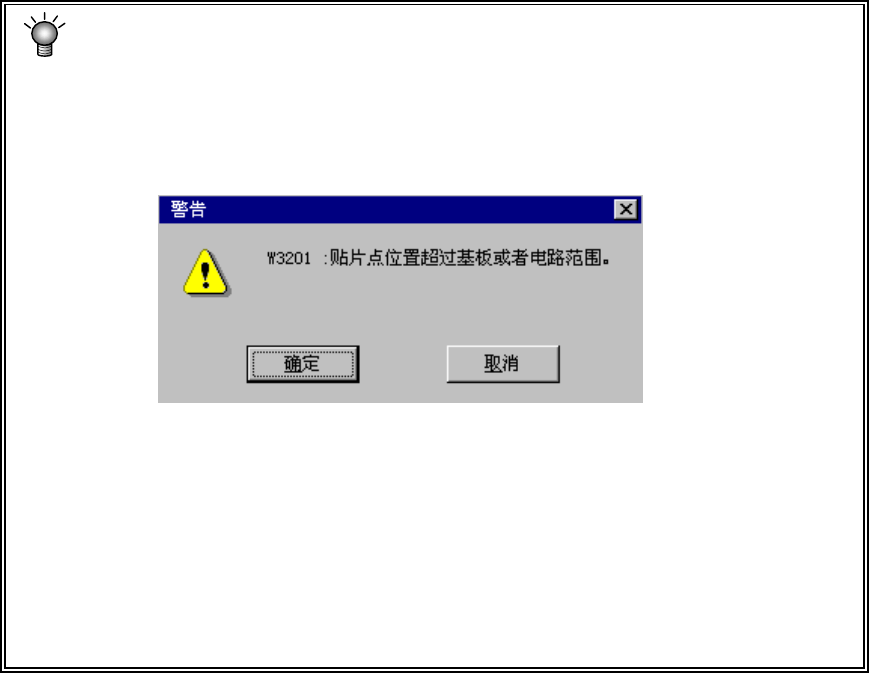

出错时，显示如下的警告信息。
●确定⇒继续进行数据切换
●取消⇒停止数据切换
※ 当显示上述警告信息时，请纠正基板数据的各输入值。
(特别是定位孔位置、基板设计偏移、首电路位置、电路设计偏移、电路配置的各
坐标)
图 4-3-3-2-7
第1部 基本篇 第4章 生产程序制作
4-27
4-3-4 贴片数据
输入与贴片元件的贴片坐标有关的信息。
多电路板时，输入相对于“基准电路”的信息。
贴片点数 最多为 3，000 点，分割基板时最多可输入 10，000 点。
4-3-4-1 贴片数据画面的显示
制作基板数据后，单击画面上方的“贴片数据”标签，显示贴片数据制作画面(下图为制作完
成例)。
图 4-3-4-1 贴片数据画面
第1部 基本篇 第4章 生产程序制作
4-28
4-3-4-2 输入项目
输入“元件ID”、“X”、“Y”、“角度”、“元件名”。在其他项目(贴片头、标记、忽略、
试打、分层)中将自动输入初始值。请仅对必要的项目进行变更。
另外，坐标位置是从“基板数据”决定的“基板位置基准”(多电路板时为基准电路的“电路
原点”)开始的距离。
1) 元件 ID
为参照贴片位置而设置的记号。 对于贴片动作没有直接影响。
“元件ID” 最多可输入8个文字(仅限于英文和数字)。
另外，也可单击其他项目(X坐标等)而省略输入。此时将自动输入“#”。
2) X、Y
输入贴片位置(X、Y)。输入的方法有键盘数值输入和HOD的示教输入。
※ 示教务必在完成BOC校准后进行。
尺寸是从“基板数据”决定的“基板位置基准”(多电路板时为“电路原点”)到贴片位置的(坐
标中心)距离。
输入绝对位置 数字输入将变为直接输入值。
可在输入的数字前面加上 + 或 - 。
输入相对位置 在输入的数字前加上 ++，则输入值将被加到有光标的栏目的内容中。
在输入数字前加上 --，则从光标栏目中减去输入的值。
在输入数字前加上 +=，则在有光标栏目的行的上面的栏目中输入已加上了
输入值的值。
在输入数字前加上 -=，则在有光标栏目的行的上面的栏目中输入已减去了
输入值的值。
(注)++、--、+=、-=之间不要加入空格。
3) 角度
以“元件数据”的“元件供给角度”为基准，输入贴片角度。(参见4-3-5-2-2的5)章)
4) 元件名称
输入元件名称(最多20个字符)，大写字符、小写字符将被作为相同的数据处理。
