第1部 基本篇 第4章 生产程序制作
4-30
6) 标记(标记 ID)
设置在贴片时是否根据区域基准标记对贴片位置进行修校正。
为了能够利用配置在贴片元件附近的标记进行校正，使用要求精度较高的元件。
(该功能是从传统的IC标记功能扩展而来)
区域基准标记能够使用1组标记数据校正多个贴片数据(贴片点)。(1组 2个，或1组 3个的标
记)
① 显示内容(选择项目)
可选择
“No” ：不校正
标记ID ：校正。
② 选择内容的变更
在变更修正/不修正的状态时，右击想要变更的贴片数据的“标记”输入区域，从显示的菜
单中，输入如下的选择。
No.
设置为不使用。
编辑
为了编辑区域基准标记数据，打开区域基准输入画面。
参照
为了选择区域基准标记，打开区域基准输入画面。(不能编辑)
但选择多行贴片数据显示上述菜单时，不显示“编辑”。
区域基准标记
基板
IC 标记
第1部 基本篇 第4章 生产程序制作
4-31
③ 标记数据的制作
选择区域基准标签，打开区域坐标编辑画面。
在贴片数据的列表画面中，按下“F9”键，或从弹出菜单中选择“编辑”、“参照”，也
可打开该画面。
此外，把光标放在贴片数据列表画面的标记栏上，双击后，也可打开只读模式。

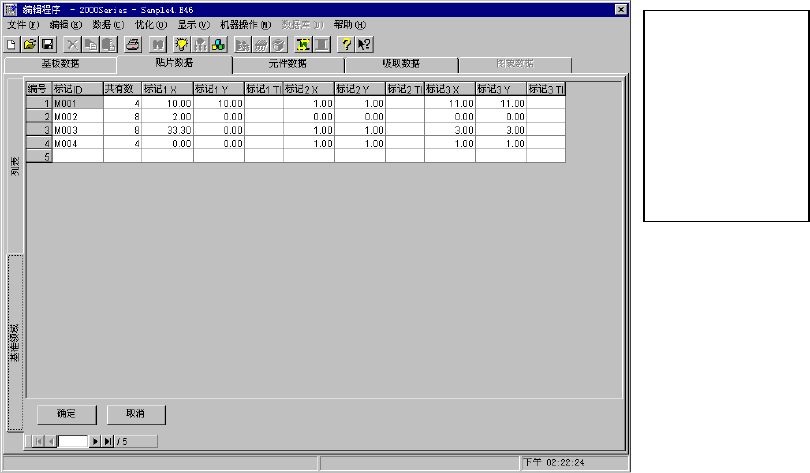

图 4-3-4-3 区域基准编辑画面
在注册标记时，将光标移动到未输入的行，输入标记的X坐标、Y坐标后，利用图像拷贝来
获得标记数据，完成标记制作。
另外，标记数据(标记1TI、标记2TI、标记3TI)还可通过示教来获得。
“画面显示内容”
·标记 ID ： 输入标记 ID。最多可输入 8 个半角文字。
当省略时将自动分配。
·共有数 ： 显示在打开区域基准画面时参考标记群组的贴片数据的点数。
但不能编辑。
·标记 1(2，3)X ： 输入标记的 X 坐标。
·标记 1(2，3)Y ： 输入标记的 Y 坐标。
·标记 1(2，3)TI ： 显示标记的图像数据的获得情况。
当光标在该栏时，可进行示教或图像拷贝。
可事先制作左图
的标记数据。
区域基准标记
可
独立于贴片数据
进行编辑。
第1部 基本篇 第4章 生产程序制作
4-32
“操作按钮”
·选择 ： 选择一览表中有光标的标记群组(设置为贴片数据)，返回贴片一览表画面。
·确定 ： 保存已编辑的数据，返回贴片一览表画面。此时标记群组不被选择。
·取消 ： 废弃编辑内容，返回贴片列表画面。
当点击标签或按F9键，区域基准画面消失时，请不要设置与贴片数据的链接，返回贴片一
览表画面。
由于设置的 IC 标记比 BOC 标记更靠近贴片元件，通过使用该标记，可提高贴片精
度。但在进行标记识别时较花时间，生产节拍较慢。
注意
※当有 CAD 数据(设计值)时，请绝对不要进行示教。否则贴片会有偏差。
※使用 IC 标记的元件的贴片坐标与 BOC 标记无关。此时的 BOC 标记成为寻找 IC
标记的基准坐标。因此，当发生贴片偏差时，请直接修正并调整 IC 标记或贴
片坐标(X、Y)。
7) 跳过
如果选择“YES”，在贴片时将会跳过。因此，该行的贴片点将不被贴片。该功能主要是在检
查时使用。初始值设置为“NO”。
变更时，请按F2键或鼠标的右键，从一览表中选择。
8) 试打
所谓“试打”，是指在将特定元件或所有元件贴片到基准电路或整个电路后，用OCC摄像机确
认贴片坐标的功能。也可在“试打前”确认“吸取坐标”。
选择“是”，可在生产画面(试打模式)中对选中的贴片点进行贴片，并用摄像机进行确认。
初始值设置为“NO”。
变更时，请按F2键或鼠标的右键，从一览表中选择。
