1-1-4-1-4 ATC单元(自动工具更换)的构成
由气缸④来开、关滑动板②，保管并装卸吸嘴⑨。
滑动板的开、关由ATC OPEN传感器⑥、ATC CLOSE传感器⑦来检测，开、关的速度由速度控
器⑤来调整。
1
2
3
4
5
6
7
8
9
A
1
0
1
1
1
2
1
3
1
4
1
5
1
6
1
7
1
8
1
9
2
0
2
1
2
2
2
3
2
4
2
5
2
6
2
7
2
8
2
9
3
0
B

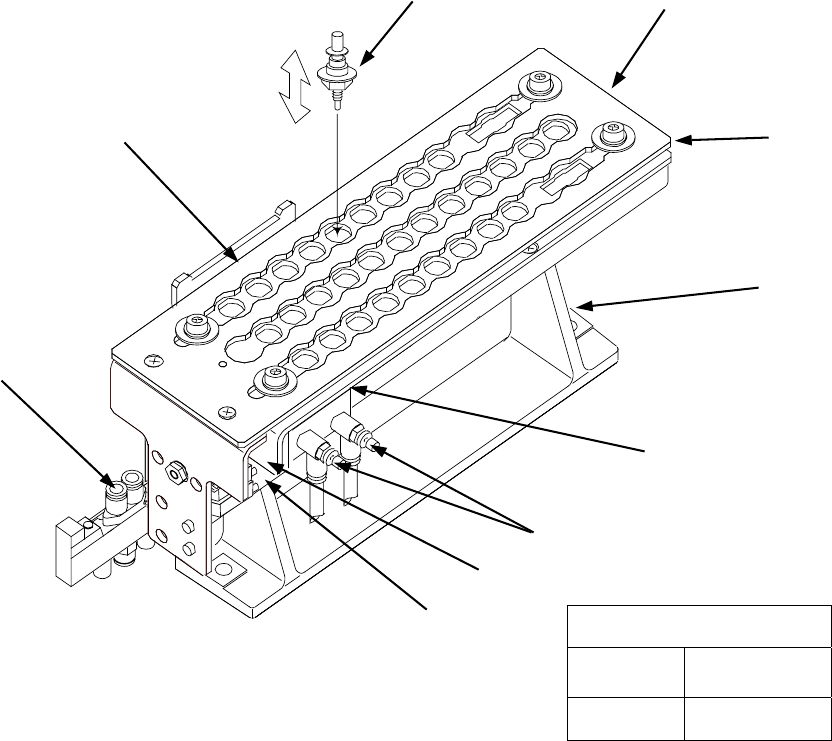

图 1-1-4-1-8 (KE-2060R)
① ATC 基准 ⑥ ATC OPEN 传感器
② 滑动板 ⑦ ATC CLOSE 传感器
③ ATC 基准板 ⑧ 吸嘴
④ 空气汽缸 ⑨ ５接口切换电磁阀
⑤ 速度控制器 ⑩ ATC 编号
⑦
③
④
②
⑧
⑤
⑥
⑨
⑩
①
ATC No
KE-2050R
KE-2055R
1～30
KE-2060R
1～30, A, B
第 1 部 基本编 第 1 章 设备概要
1-13
1-1-4-1-5 吸嘴
1) 吸嘴的形状
请按照所载元件形状及尺寸，从No.500、501、502、503、504、505、506、507、508中选
择吸嘴。

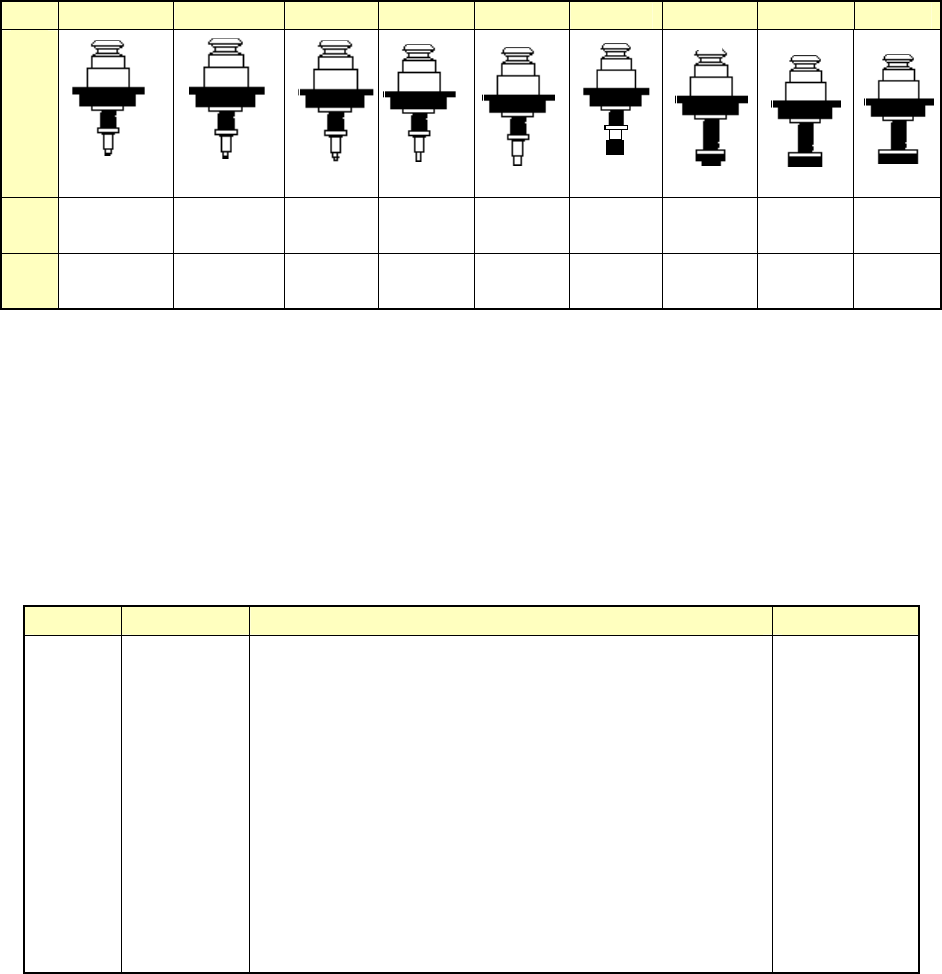

表 1-1-4-1 吸嘴
No. 500 501 502 503 504 505 506 507 508
外
观
外
径
1.0x0.5mm 0.7x0.4mm φ0.7mm φ1.0mm φ1.5mm φ3.5mm φ5.0mm φ8.5mm φ9.5mm
内
径
2xφ0.4mm 2xφ0.2mm φ0.4mm φ0.6mm φ1.0mm φ1.7mm φ3.2mm φ5.0mm φ8.0mm
2) 吸嘴的选择方式
可通过“ATC吸嘴分配”来自动识别吸嘴。为防止吸取不良、贴片精度不良，手动输入时请
尽可能进行正确选择。
主要用途元件的吸嘴序号见表1-1-4-2，为提高精确性，请根据贴片元件吸取面的最小尺寸
选择吸嘴编号。
各种元件吸取面的最小尺寸(D)请参见(3)项。
表 1-1-4-2 吸嘴 No.和最小宽度对照表
吸嘴 No. 最小宽度 主要适用元件 可使用的元件
500
501
502
503
504
505
506
507
508
0.45～1.45
～0.45
0.45～0.75
0.75～1.45
1.1～2.5
2.5～4
4～7
7～10
10～
1005，1608，SOT(模部 1.6×0.8)，2012，
0603
1005
1608、SOT(模部 1.6×0.8)，2012
SOT(模部 2.0×1.25)
2012、3216、SOT(模部 2.0×1.25)SOT23，
铝电解电容(小) 钽电容，微调电容
铝电解电容(中) SOP(窄幅),SOJ,连接器
铝电解电容(大) SOP(宽幅),TSOP,QFP，
PLCC, SOJ, 连接器
QFP，PLCC
第 1 部 基本编 第 1 章 设备概要
1-14
3) 各种元件的最小元件宽度(Ｄ)
(12)BGA
(8)PLCC
(7)QFP
(2)圆筒形芯片
(1)方形芯片
(13)网络电阻
D = A + 0.5mm
(14)微调电器
(16) 鸥翼式插座
J
引脚插座
(11)TSOP2
(6)SOJ
(5)SOP
(10)TSOP
(15)单向引脚连接器
(9)BQFP
(4)SOT
(3)铝电解电容
