4-3-5 元件数据
“元件数据”是输入由“贴片数据”输入的“元件名称”的详细信息的数据。
因此，需要制作由“贴片数据”输入的所有元件名称的数据。
4-3-5-1 元件数据画面的显示
元件数据的输入画面，有表格显示和一览显示2种形式。
一览显示画面是将多个元件数据的概要以一览表的形式显示在画面中。在一览表显示画面中，
不能输入数据，但可查看数据的完成情况。

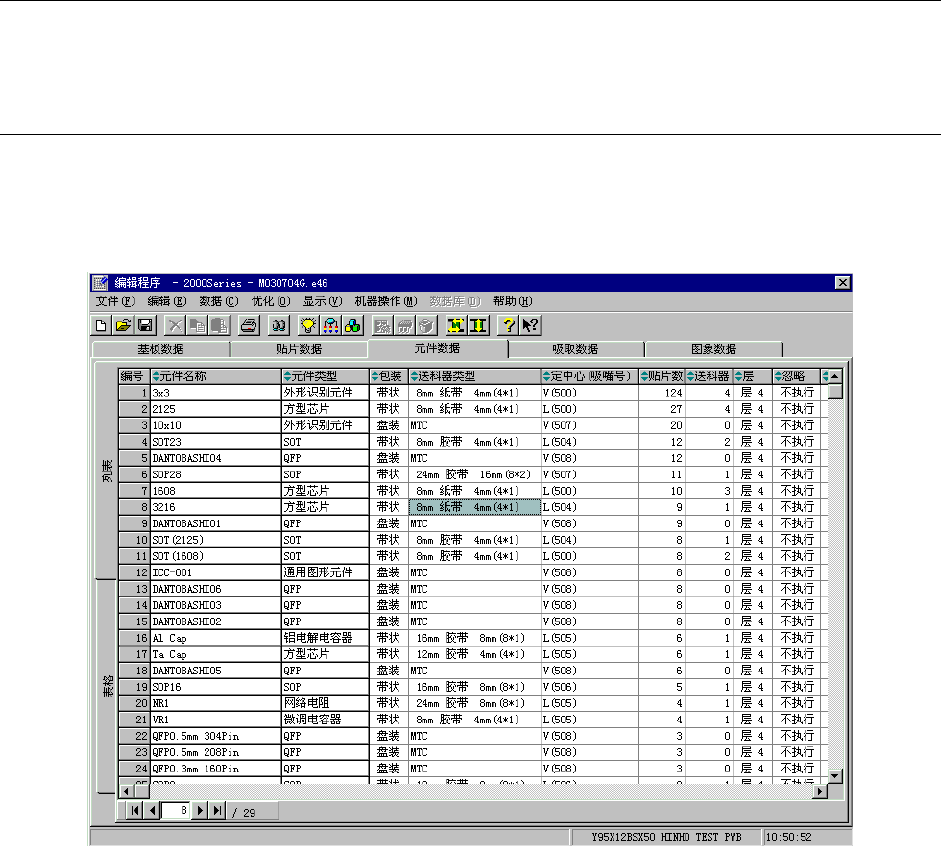

图 4-3-5-1-1 贴片数据列表画面
第1部 基本篇 第4章 生产程序制作
4-36
从一览表画面中选择元件名(双击)后，将显示所选择元件数据的表格画面，此时，可进行元
件数据的制作和编辑。
表格显示画面由基本部分与包装方式、定心、附加信息、扩展、检查部分构成，1个元件数据
显示为一个画面。
表格与一览表画面的切换标签
如选择包装方式
，则显示该项目。
此处的选择项目的内容显示在下面的区域内。

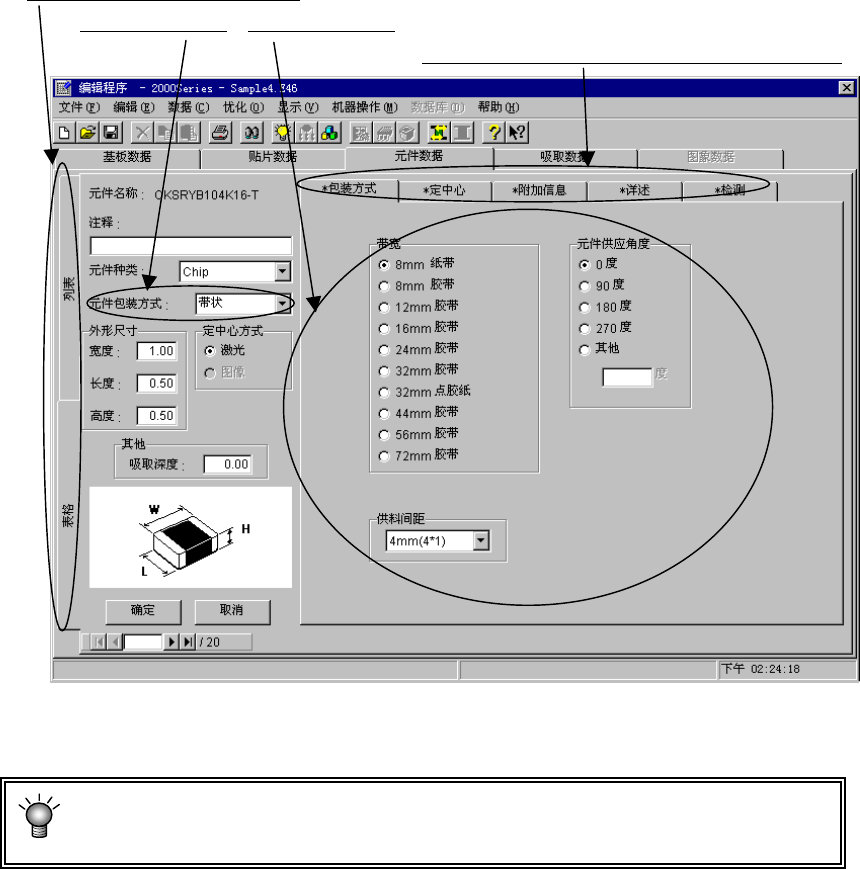

图 4-3-5-1-2 元件数据表格画面
※ 键盘操作
项目间的移动使用 TAB 键，换页时使用“PageUp”或“PageDown”键。
第1部 基本篇 第4章 生产程序制作
4-37
4-3-5-2 元件数据的制作
元件数据的制作画面(元件表)包含初始画面在内，共由5个画面(“包装方式”、“定心”、
“附加信息”、“扩展”、“检查”)构成。其中，仅初始画面(包含“包装方式”的信息)需
要设置。
其他的项目的初始值已登录。请只设置必要的项目。
关于制作程序后发生的识别错误等初始的各种错误，通过调整元件数据，大部分错
误可得到解决。此时，除元件高度外，请改变或调整上述用“初始值”设置的值。
4-3-5-2-1 初始画面
1) 注释
对仅靠元件名称难以进行区分的元件、输入注释。
注释也可省略。
2) 元件种类

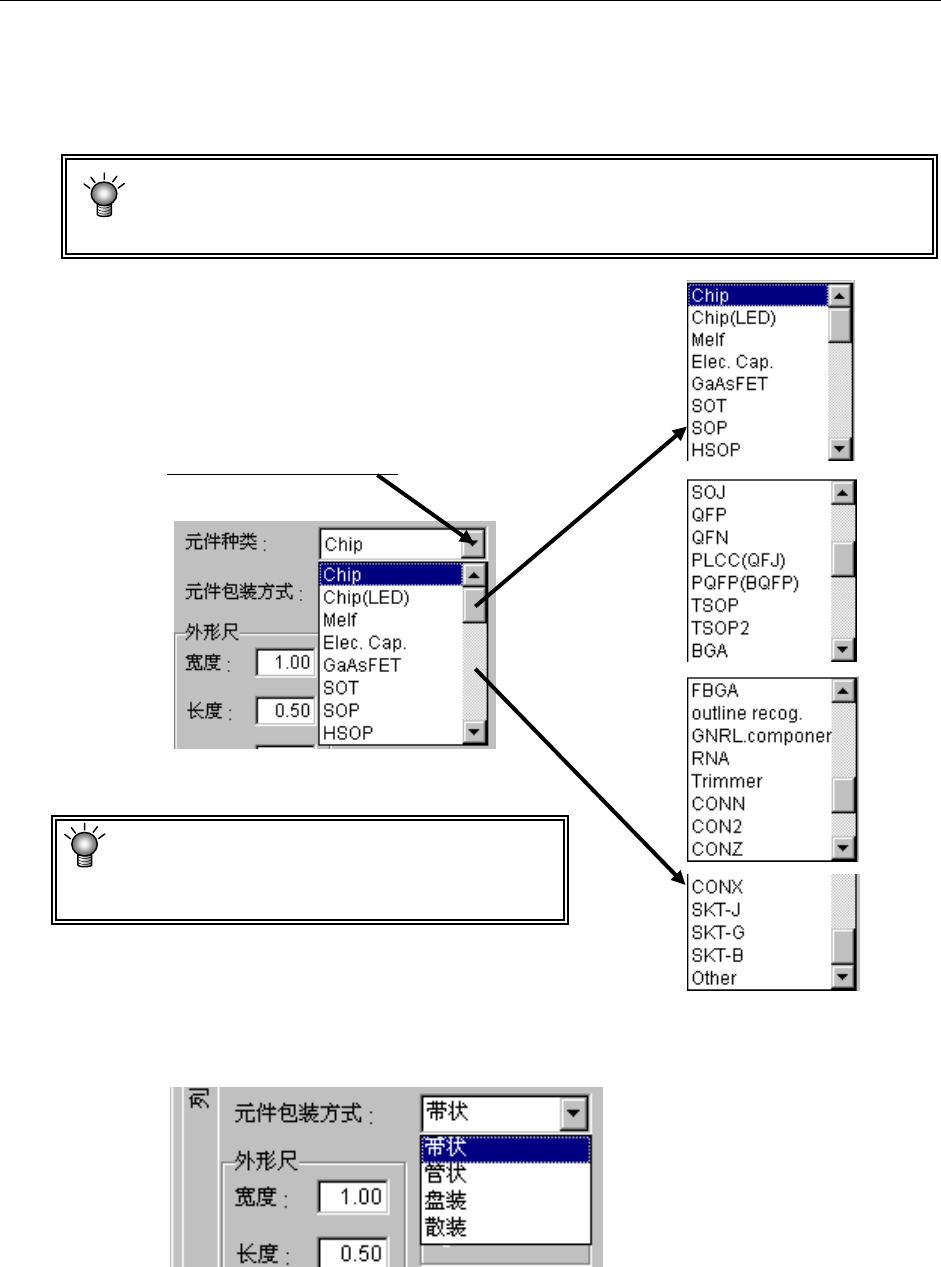

从下拉式一览表中选择元件种类。
从显示的一览表中选择。
若弄错元件种类，则在元件定心时容易发生识别
错误等问题。
请选择正确的元件种类。
3) 包装方式
从显示的包装方式一览表中选择元件供给装置的种类。需要进行变更时，请从下拉式一览表
中选择元件包装方式。
图 4.3.5.2.1-1
图 4.3.5.2.1-6
