第1部 基本篇 第4章 生产程序制作
4-37
4-3-5-2 元件数据的制作
元件数据的制作画面(元件表)包含初始画面在内，共由5个画面(“包装方式”、“定心”、
“附加信息”、“扩展”、“检查”)构成。其中，仅初始画面(包含“包装方式”的信息)需
要设置。
其他的项目的初始值已登录。请只设置必要的项目。
关于制作程序后发生的识别错误等初始的各种错误，通过调整元件数据，大部分错
误可得到解决。此时，除元件高度外，请改变或调整上述用“初始值”设置的值。
4-3-5-2-1 初始画面
1) 注释
对仅靠元件名称难以进行区分的元件、输入注释。
注释也可省略。
2) 元件种类
从下拉式一览表中选择元件种类。
从显示的一览表中选择。
若弄错元件种类，则在元件定心时容易发生识别
错误等问题。
请选择正确的元件种类。
3) 包装方式
从显示的包装方式一览表中选择元件供给装置的种类。需要进行变更时，请从下拉式一览表
中选择元件包装方式。
图 4.3.5.2.1-1
图 4.3.5.2.1-6
第1部 基本篇 第4章 生产程序制作
4-38

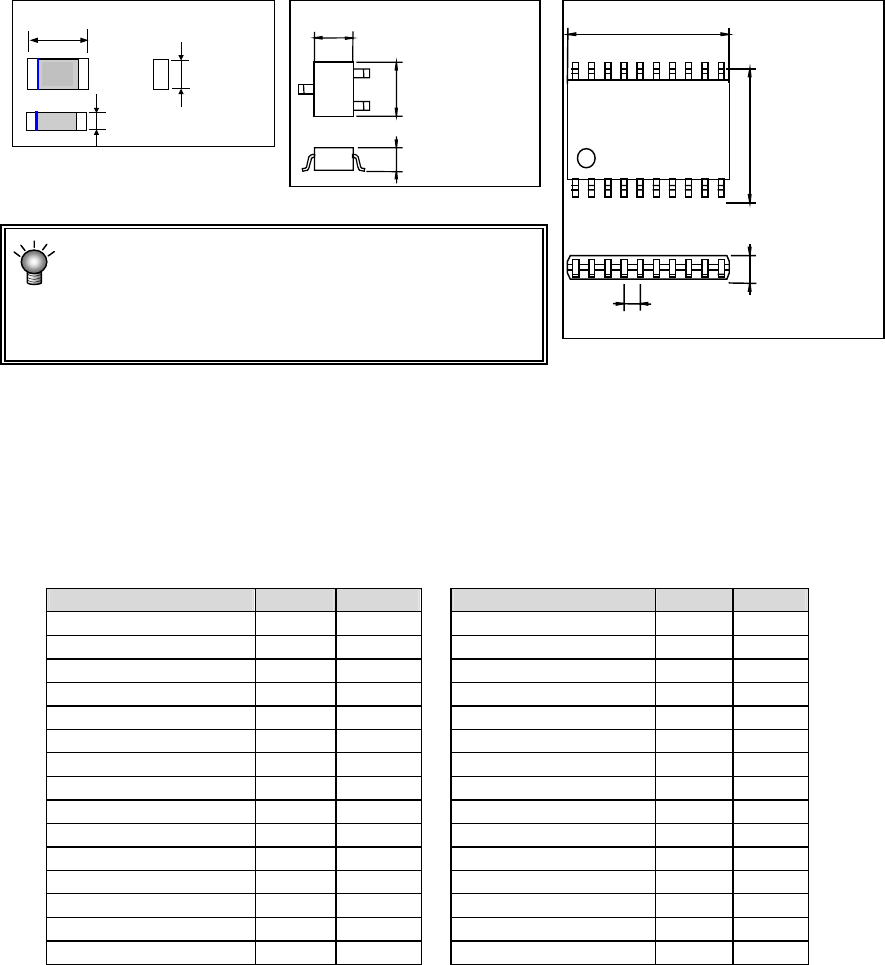

4) 外形尺寸(参照下页 “7)元件尺寸图例”)
●激光识别元件： 输入需进行激光识别的元件外形尺寸。因此，请输入接触激光部分的纵横
尺寸。
●图像识别元件： 用键盘输入需进行图像识别的元件的外形尺寸。有引脚的元件通常需输入
包括引脚在内的尺寸。
◆方形芯片 ◆SOT ◆SOP
若弄错元件的纵、横尺寸，则有时无法进行定心。
若弄错元件高度，则容易发生因激光测量位置不稳
定而导致的激光识别错误、以及因图像识别高度不
稳定而导致的图像识别错误等。
5) 定心方式(图像定心仅 KE-2060 可选择)
指定求出元件中心的方法。
请配合元件(在考虑规格、精度、节拍的基础上)进行选择。
根据元件种类，可使用的定心方式会受到限制。
表 4-3-5-2-1 可选择定心的表
元件种类 激光 图像 元件种类 激光 图像
方形芯片 ○ × TSOP2 ○ ○
方形芯片(LED) ○ × BGA ○ ○
圆筒形芯片 ○ × FBGA × ○
铝电解电容器 ○ ○ QFN ○ ○
SOT ○ × 外形识别元件 × ○
微调电容器 ○ × 通用图像元件 × ○
网络阻抗 ○ × 单向引脚连接器 ○ ○
SOP ○ ○ 双向引脚连接器 ○ ○
HSOP ○ ○ Z 引脚连接器 ○ ○
SOJ ○ ○ 扩展引脚连接器 × ○
QFP ○ ○ J 引脚插座 ○ ○
GaAsFET ○ ○ 鸥翼式插座 ○ ○
PLCC ○ ○ 带减震器的插座 ○ ○
PQFP ○ ○ 其他元件 ○ ×
TSOP ○ ○
注意：KE-2050R 不能进行图像定心。
外形寸法 横
外形寸法 縦
部品高さ
＋
外形尺寸 横
元件高度
外形尺寸
纵
+
元件高度
外形尺寸 纵
外形尺寸 横
引脚间距
+
外形尺寸 横
外形尺寸 纵
元件高度
+
第1部 基本篇 第4章 生产程序制作
4-39
6) 吸取深度(仅图像识别时需输入)
当插头元件等吸嘴的吸取面比元件上底面低时，需输入由吸嘴顶端到元件上底面的尺寸。此
时，“元件高度”为吸嘴顶端到元件下底面的尺寸。
吸嘴
吸取深度
元件高度
连接器
