第1部 基本篇 第4章 生产程序制作
4-39

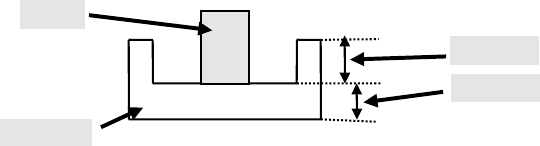

6) 吸取深度(仅图像识别时需输入)
当插头元件等吸嘴的吸取面比元件上底面低时，需输入由吸嘴顶端到元件上底面的尺寸。此
时，“元件高度”为吸嘴顶端到元件下底面的尺寸。
吸嘴
吸取深度
元件高度
连接器
第1部 基本篇 第4章 生产程序制作
4-40
4-3-5-2-2 包装方式
1) 带状元件的输入方法

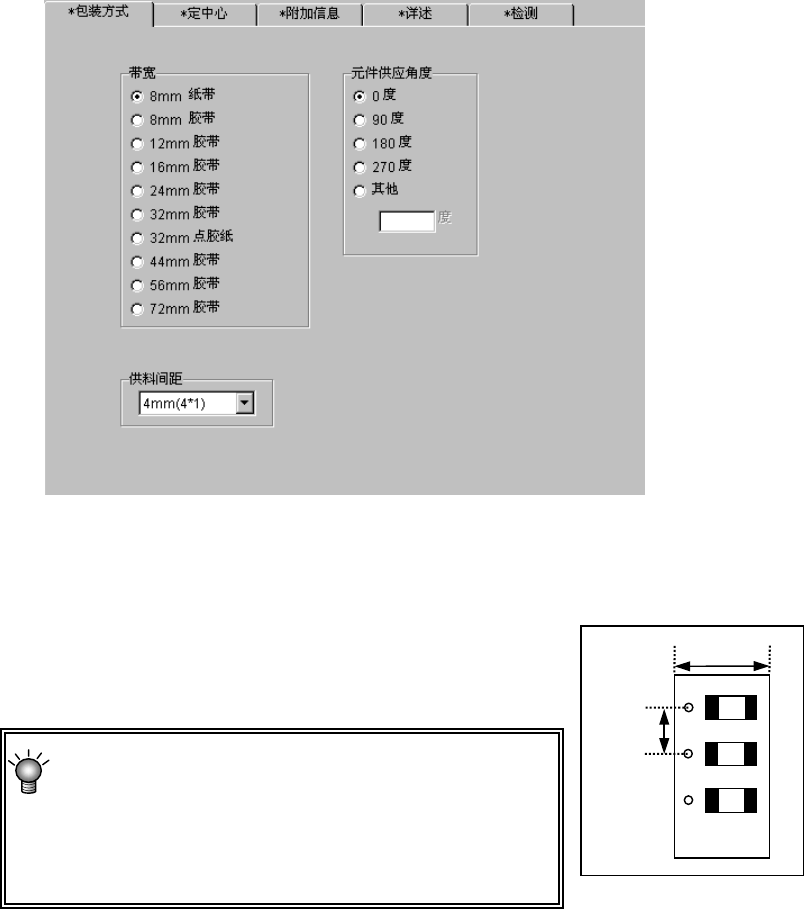

图 4-3-5-2-1 元件数据(带状包装)
① 带宽
选择带状元件的宽度。
② 供料间距
选择带状元件的传送间距。
当带状元件为 12mm～72mm 时，请根据带状送料器
的传送间距来设置元件数据的间距。
例) 用 12mm 的带状送料器(FF12FS)以 8mm 的间距传送
时，将带状送料器的传送挡块设为“8”，然后将“元
件数据”的间距设为“4*2”。
有关带状送料器的设置，请参照“带状送料器使用说明书”。
③ 元件供应角度
输入带状送料器上的元件包装方式相对于JUKI的元件供给角度0°的角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
带宽
间距
第1部 基本篇 第4章 生产程序制作
4-41
2) 管状元件的输入方法
图 4-3-5-2-2 元件数据(管状包装)
① 类型
选择管状送料器的类型。
·N 型：适用于 7mm
～
13.4mm 宽的元件
·W 型：适用于 15mm
～
31.2mm 宽的元件
当为管状变换器和带状送料器时，请分别选择“变换器型”或“带状送料器型”。
② 送料等待时间
用百分比设置相对于从上一个元件吸取完成后到吸取下一个元件之间的等待时间(根据各
送料器型号设置的值)的实际等待时间的比例。
初始值为100%。
③ 元件供给角度
输入管状送料器上的元件包装方式相对于JUKI的元件供给角度0°的角度。
详细内容请参见4-3-5-2-2的5)元件供给角度。
