第1部 基本篇 第4章 生产程序制作 4-48 元件种类 0 ° 9 0 ° 180 ° 270 ° TSOP-1 TSOP-2 BGA FBGA 网络阻抗 微调电容 单向引脚连接器 双向引脚连接器 Z 形脚连接器 J 引脚插座 鸥翼式插座 带减震器的插座
第1部 基本篇 第4章 生产程序制作
4-47
④ JUKI的元件供给角度定义
表 4-3-5-2-2 用图解方式说明了元件供给角度 0°的定义及各个角度。
对于没有极性的元件，无需区别 0°与 180°、90°与 270°。
表 4-3-5-2-2 JUKI 的元件供给角度的定义
元件种类 0° 90° 180° 270°
方型芯片
圆筒型芯片
铝电解电容器
GaAsFET
SOT
SOP
HSOP
SOJ
QFP
QFN
QFJ(PLCC)
BQFP(PQFP)
第1部 基本篇 第4章 生产程序制作
4-48

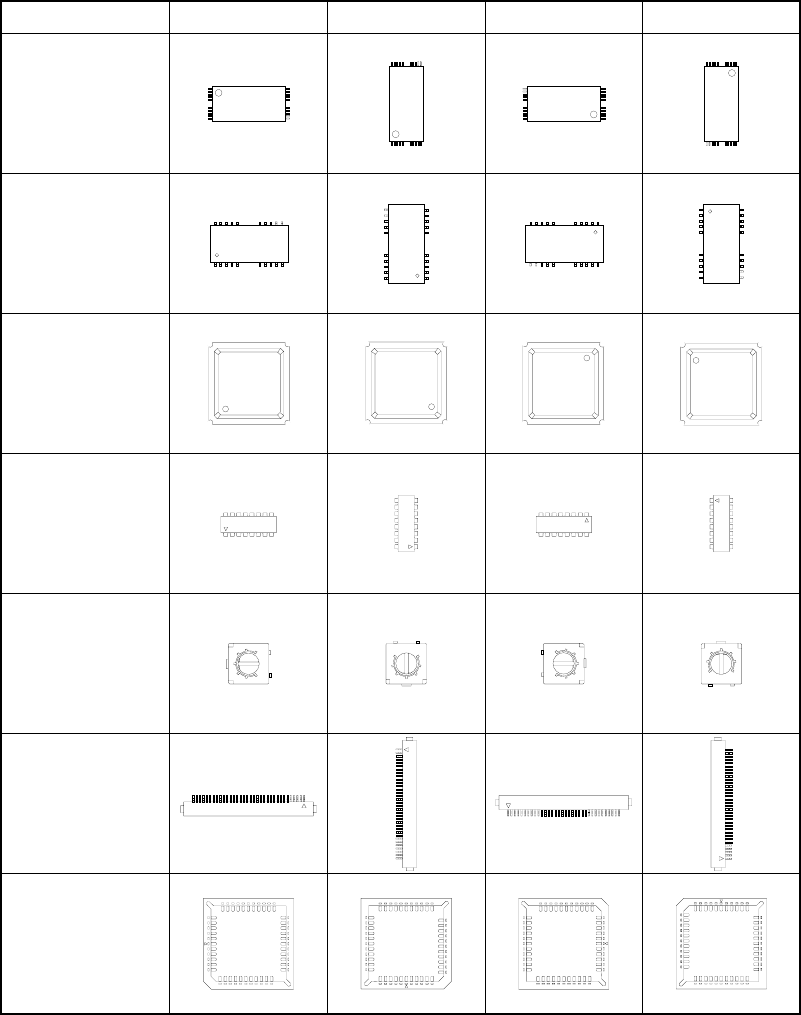

元件种类 0° 90° 180° 270°
TSOP-1
TSOP-2
BGA
FBGA
网络阻抗
微调电容
单向引脚连接器
双向引脚连接器
Z 形脚连接器
J 引脚插座
鸥翼式插座
带减震器的插座
第1部 基本篇 第4章 生产程序制作
4-49
4-3-5-2-3 定心
设置“吸嘴号”与“元件吸取真空压力”。

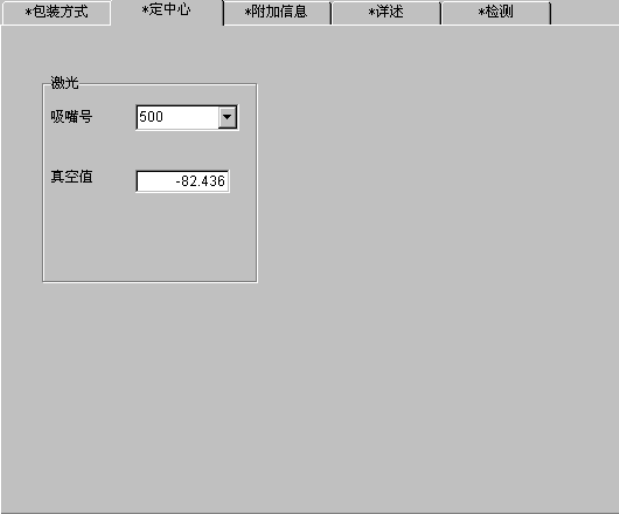

图 4-3-5-2-6 元件数据(定心)
① 吸嘴号
请从下拉式一览表中选择能够稳定吸取元件的吸嘴编号。
(请参见第1-1-4-1-5章)
也可直接输入吸嘴编号。
② 真空值
设置压力数据，以通过真空压力来判定元件吸取是否成功。
选择吸嘴编号后将被自动设置。
真空压力由于元件吸取面的形状等原因而与自动设定值不符时，可对该值进行变更。用手动
进行设置时，请输入用吸嘴编号指定的吸嘴吸取元件时的真空压力。
因制造商不同，元件的表面加工会有不同，请用机器操作进行元件测定。
