第 1 部 基本编 第 1 章 设备概要
1-16
1-1-4-1-7 VCS的构造(仅限于KE-2055R/2060R)
综合反射/透射照明、立体可动照明、同轴射落照明，进行元件识别及QFP,BGA,GSP,连接器
等的贴片。

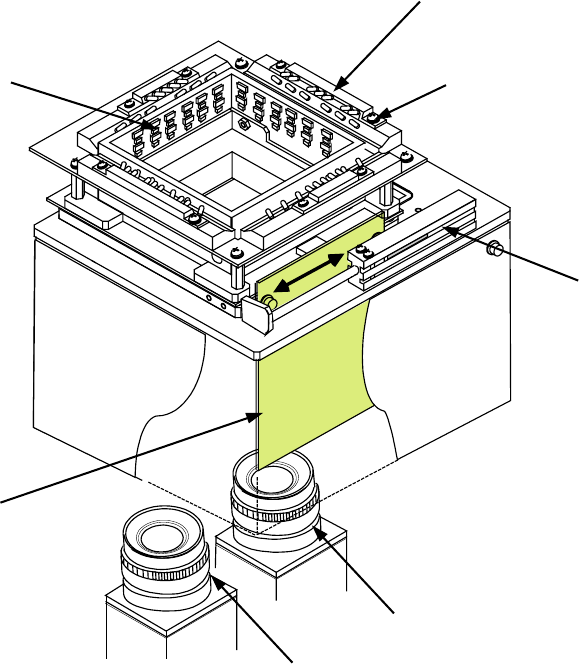

图 1-1-4-1-10 VSE 单元各部分的名称
① LED基板(上层透射照明)
② LED基板(下层透射照明)
③ LED基板(侧面照明)
④ LED基板(同轴照明)
⑤ LED摄像机(标准：54mm)
⑥ LED高分辩率摄像机(选购件：27mm)
⑦ 汽缸(仅在选购时增加)
①
⑥
⑤
④
⑦
③
②
第 1 部 基本编 第 1 章 设备概要
1-17
1-1-4-1-8 HMS
HMS(高度测量装置)是用于测量送料器吸取位置等的元件高度的系统。
此系统由实际装备贴片头的高度变化传感器（传感器部分与功放部分）和控制此传感器的 HMS
基板构成。
传感器功放部分和基板上的调整旋钮及开关等已在出厂时调整好，请勿调整。
图 12-6-1
◆HMS 符合 JIS C6802 激光安全规格 CLASS 2 标准。
请按照本手册指示安全地使用。
注意

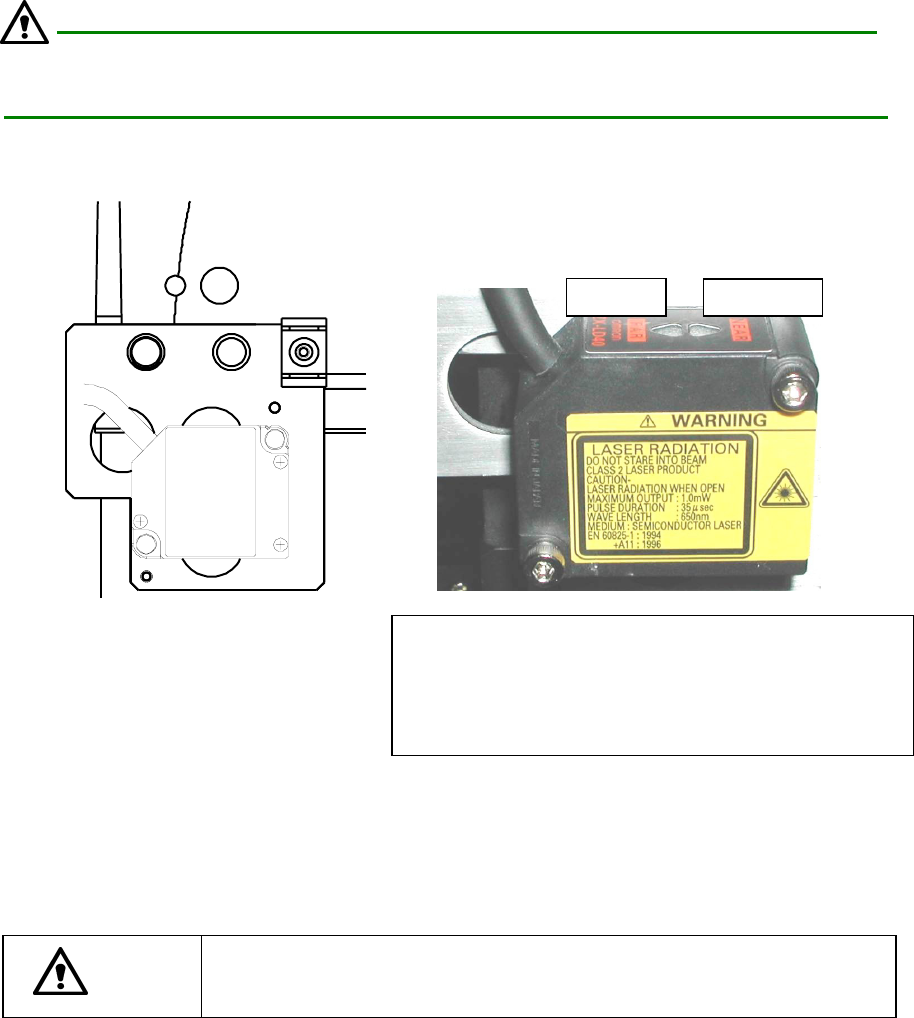

高度传感器发出不可见激光束。切勿直视光束，请勿触摸。
注意
FAR 灯
N
EAR
灯
信号灯 点亮状态
NEAR/FAR 两灯亮： 测量中心距离±1ｍｍ
NEAR 点亮： 测量范围内近距离一侧
FAR 点亮： 测量范围内远距离一侧
NEAR/FAR 两灯不亮：测量范围外
第 1 部 基本编 第 1 章 设备概要
1-18
1-1-4-2 机械规格
(1) 贴片精度
各种元件的贴片精度如下表所示。
某些元件在激光校准检测部分有边缘，或在模部有毛边等，或相对于吸取部检测部不固定
时，则其精度有可能比下表低。
表 1-1-4-3 贴片精度
单位：
μm
激光 摄像机/CCD 摄像机/CCD
MNLA/FMLA 识别 VCS(FMLA 贴片头) VCS(MNLA 贴片头)
0603 方型芯片 ±50 (仅 MNLA) -
方型芯片
(0603 除外)
±50
-
圆筒形芯片 ±100 - -
SOT ±150(注 3) -
铝电解电容 ±300 ±150 ±160
SOP､TSOP
引脚垂直方向：
±150 (毛边一侧
150μm 以下) (注 3)
引脚平行方向：±200
(注 7)
使用基板基准标记时：
引脚垂直方向：±80(注 3)
引脚平行方向：±120(注 7)
使用基板基准标记时：
引脚垂直方向：±90
引脚平行方向：±130(注 7)
PLCC､SOJ ±200
使用元件定位标记时：±80
使用基板基准标记时：±100
使用元件定位标记时：±90
使用基板基准标记时：±110
QFP､
(间距 0.8 以上)
±120(注 3)
使用元件定位标记时：±40
使用基板基准标记时：±60
使用元件定位标记时：±50
使用基板基准标记时：±70
QFP
(间距 0.65)
±50 (注 3)
使用元件定位标记时：±40
使用基板基准标记时：±60
使用元件定位标记时：±50
使用基板基准标记时：±70
QFP
(间距 0.5,0.4,0.3)
-
使用元件定位标记时：±30 (注
9)
(仅可元件定位标记)
使用元件定位标记时：±40 (注
7)
(仅可元件定位标记)
单向引脚连接器、
双向引脚连接器
(间距 0.5)
-
使用元件定位标记时：
引脚垂直方向：±40
引脚平行方向：±120(注 7)
(仅可元件定位标记)
使用元件定位标记时：
引脚垂直方向：±50
引脚平行方向：±130 (注 7)
(仅可元件定位标记)
分段识别对象元件 -
使用元件定位标记时：
引脚垂直方向：±60
引脚平行方向：±120 (注 7)
使用基板基准标记时：
引脚垂直方向：±100
引脚平行方向：±120 (注 7)
未对应
BGA ±200
使用元件定位标记时：±80
使用基板基准标记时： ±120
(注 6)
使用元件定位标记时：±90
使用基板基准标记时：±130
FBGA -
使用元件定位标记时：±60
(仅可元件定位标记)
使用元件定位标记时：±70
(仅可元件定位标记)
外形识别元件
-
･使用基板基准标记时：±120
(注 4)
使用基板基准标记时：±130
(注 4)
其他大型元件 ±300(注 8) - -
